Частини та механізми пістолета до заряджання є в такому положенні:

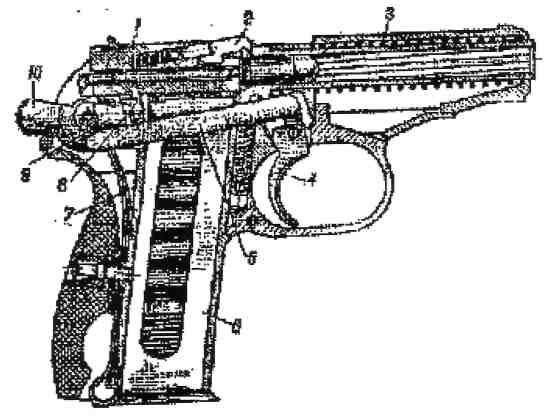

Мол. 48. Положення частин та механізмів пістолета перед пострілом:

1 — затвор, 2 — викидач, 3 — зворотна пружина, 4 — спусковий гачок, 5 —спускова тяга,

6 — магазин, 7 — бойова пружина, 8 — шептало з пружиною, 9 — важіль зводу, 10 — курок.

Затвор під дією зворотної пружини — в крайньому передньому положенні, чашечка затвора впирається в казенний зріз ствола, в результаті чого ствол замкнений вільним затвором. Поздовжні виступи затвора входять у пази, які розташовані в задній частині рамки. Затвор з рамкою замкнений ребром запобіжника.

Курок під дією широкого пера бойової пружини спущений та впирається передньою площиною у виступ запобіжника так, що не може висунутися вперед.

Шептало поличкою уступа на осі запобіжника піднято вгору і утримується в такому положенні так, що між запобіжним зводом курка і носика шептала є зазор.

Спускова тяга з важелем зводу під дією вузького пера бойової пружини відведена в крайнє заднє положення, важіль зводу утоплено в рамку та його виступ самозводу зчеплений із зубом самозводу курка так, що при натискуванні на хвіст спускового гачка курок не зводиться, але має деякий вільний хід назад.

Магазин розташований в основі рукоятки.

Подавач розташований вгорі та впирається в гребінь затвора. Зуб подавана натискає на затворну затримку.

Прапорець запобіжника є в положенні «запобігання».

Для заряджання пістолета необхідно:

• спорядити магазин патронами;

• вставити магазин в основу рукоятки;

• вимкнути запобіжник (повернути прапорець донизу);

• відвести затвор у крайнє заднє положення та різко відпустити його.

При вимкненні запобіжника виступ запобіжника піднімається та звільняє курок. При відведенні затвора назад відбувається наступне: затвор, рухаючись продольними пазами рамки, повертає курок. Шептало під дією пружини заскакує своїм носиком за бойовий звід курка. Рух затвора назад обмежується гребенем спускової скоби, зворотна пружина є в найбільш стиснутому стані. Курок при повороті передньою частиною кільцевої виїмки зміщує спускову тягу з важелем зводу вперед та дещо вгору, завдяки чому вибирається частина вільного ходу спускового гачка.

Подавач магазина під дією пружини подавана піднімає патрони вгору так, що верхній патрон стає попереду досилана затвора.

При відпущенні затвора зворотна пружина посилає затвор уперед. Рухаючись поздовжніми пазами рамки, затвор досилачем проштовхує верхній патрон у патронник. Патрон, рухаючись зігнутими кінцями бокових стінок корпуса магазина і скосом на приливі ствола та в нижній частині патронника, входить у патронник і впирається переднім зрізом в уступ патрона, канал ствола замкнено вільним затвором.

Другий патрон під дією пружини подавача піднімається до упору в гребінь затвора.

Коли затвор дійде до крайнього переднього положення та дошле патрон у патронник, загиб викидача заскакує в кільцеву проточку гільзи. Курок на бойовому зводі. Пістолет готовий до пострілу.

Робота частин та механізмів зарядженого пістолета при увімкненні запобіжника.

Якщо постріл робити непотрібно, то, не спускаючи курка з бойового зводу, необхідно увімкнути запобіжник, повернувши його прапорець угору до кінця так, щоб червоне кільце закрилося прапорцем запобіжника.

При повертанні прапорця виступ запобіжника опускається і до початку підняття шептала встає на шляху руху курка. Вісь запобіжника поличкою уступу піднімає шептало, в результаті чого воно повертається і звільняє курок. Курок під дією широкого пера бойової пружини повертається і завдає удару по виступу запобіжника, ребро запобіжника, повертаючись, заходить за лівий виступ рамки і замикає затвор з рамкою. Загиб запобіжника, опускаючись, входить у виїмку курка та замикає його так, що звести курок неможливо.

Якщо в цьому положенні вимкнути запобіжник, то курок завдяки «відбою» автоматично стає на запобіжний звід. Пістолет готовий для відкриття вогню самозводом. Робота частин 1 механізмів пістолета при пострілі

Для проведення пострілу необхідно вимкнути запобіжник, звести курок і натиснути вказівним пальцем на хвіст спускового гачка. При цьому спускова тяга зміщується уперед, а важіль зводу, з'єднаний із заднім кінцем спускової тяги, повертається на задній цапфі спускової тяги та піднімається до тих пір, поки не упреться своїм вирізом у виступ шептала, потім важіль взводу піднімає шептало і розщіплюе його з бойовим зводом курка. Виступ важеля зводу входить у виїмку затвора. Курок звільняється від шептала і під дією широкого пера бойової пружини різко повертається на цапфах уперед і завдає удару по ударнику. Ударник, рухаючись уперед, бойком розбиває капсуль патрона. Відбувається постріл.

Тиском газів куля викидається з каналу ствола, в той же час гази діють на стінки та дно гільзи. Гільза щільно притискається до стінки патронника. Тиск газів на дно гільзи передається на затвор, у результаті чого він рухається назад.
