Цель работы
Исследование рабочих свойств асинхронного двигателя путем снятия соответствующих опытных характеристик
Программа работы
Изучить схемы для исследования асинхронного электродвигателя с короткозамкнутым ротором
Исследовать двигатель в режиме короткого замыкания. Исследовать двигатель в режиме холостого хода
Снять рабочие характеристики двигателя по методу непосредственной нагрузки. Снять рабочие характеристики при изменении частоты
По опытам холостого хода и короткого замыкания рассчитать параметры двигателя, построить схему замещения
Провести обработку экспериментальных данных, составить отчет и сделать заключение по работе
Приборы и оборудование
В лабораторной работе используются следующие модули:
модуль питания стенда (МПС);
модуль питания (МП);
модуль автотрансформатора (ЛАТР);
силовой модуль (СМ);
модуль измерителя мощности (МИМ);
модуль добавочных сопротивлений №1 (МДС1);
модуль добавочных сопротивлений №2 (МДС2);
модуль ввода/вывода (МВВ).
Порядок выполнения работы
Перед проведением лабораторной работы необходимо привести модули в исходное состояние. Схема для исследования асинхронного электродвигателя представлена на рисунке 1.
Опыт короткого замыкания асинхронного двигателя
Опыт проводится в следующей последовательности:
включить автоматические выключатели QF1 и QF2 соответственно модулей МПС и МП;
переключателем SA1 МДС1 вводить сопротивление в цепь статора до тех пор, пока ток статора примерно будет равен номинальному току статора. Это точку необходимо зафиксировать в таблице 1.

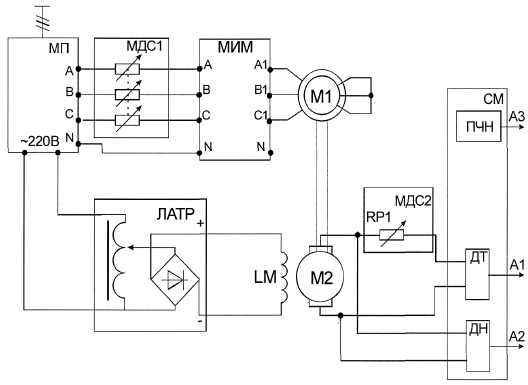

Рисунок 1 – Схема для исследования асинхронного электродвигателя.
Таблица 1 – данные опыта
Данные опыта |
Расчетные данные |
|||||||||
U1ФК |
I1ФК |
P1ФК |
|
Р1К |
ΔPЭЛ.1 |
ΔPCТ |
PЭМ.К |
МЭМ.К |
|
|
В |
A |
Вт |
|
Вт |
Вт |
Вт |
Вт |
Н∙м |
|
|
|
|
|
|
|
|
|
|
|
|
|
Расчетные данные.
Электромагнитный момент при опыте короткого замыкания, Н∙м:
,
где – электромагнитная мощность при опыте короткого замыкания, Вт:
,
где – трехфазная активная мощность при опыте короткого замыкания, Вт:
,
где m1 – число фаз асинхронного электродвигателя.
Электрические потери в обмотке статора асинхронного двигателя, Вт:
,
где r1 – активное сопротивление фазы статора при температуре окружающей среды (Приложение Б).
Потери в стали при напряжении U1К, Вт: ,
где – потери в стали при номинальном напряжении, Вт:
,
где – механические потери асинхронного двигателя (Приложение Б);
– механические потери машины постоянного тока (Приложение Б).
Электромагнитный момент при номинальном напряжении, Н∙м: .
Кратность пускового момента: , где и – номинальная мощность на валу и угловая номинальная частота вращения (Приложение Б).
Кратность пускового тока:
.
Опыт холостого хода асинхронного двигателя
Опыт проводится в следующей последовательности:
включить автоматические выключатели QF1 и QF2 соответственно модулей МПС и МП;
переключатель SA1 МДС1 установить из положения «∞» в положение «0», напряжение принимает значение, равное номинальному, запускается асинхронный двигатель. Данные опыта занести в таблицу 2.
Таблица 2 – данные опыта
Данные опыта |
Расчетные данные |
|||||||
U1ФН |
I10 |
P1Ф |
|
Р10 |
|
ΔPCТ |
ΔPCТ.1 |
|
В |
A |
Вт |
рад/с |
Вт |
|
Вт |
Вт |
|
|
|
|
|
|
|
|
|
|
Расчетные данные.
Коэффициент мощности : ,
где – активная мощность трех фаз, Вт: ,
где m1 – число фаз асинхронного электродвигателя.
Потери в стали сердечника статора при напряжении U1ФН, Вт: ,
где – потери в стали сердечника статора при номинальном напряжении, Вт:
,
где r1 – активное сопротивление фазы статора при температуре окружающей среды (Приложение Б);
– механические потери асинхронного двигателя (Приложение Б);
– механические потери машины постоянного тока (Приложение Б).
Значение тока холостого хода в относительных единицах: .
Снятие рабочих характеристик
Якорная цепь машины постоянного тока подключается на сопротивление.
Опыт проводится в следующей последовательности:
включить автоматы QF1 и QF2 модулей МПС и МП – переключатель SA1 МДС1 установить из положения «∞» в положение «0», напряжение принимает значение, равное номинальному, запускается асинхронный двигатель;
переключатель SA1 модуля ЛАТР перевести в верхнее положение;
ручкой автотрансформатора установить номинальное напряжение обмотки возбуждения UOB = UH = 200В, произвести первое измерение;
переключателем SA1 МДС2 уменьшать сопротивление, пока ток якоря ГПТ не достигнет номинального значения IНАГР = IЯ ≈ IЯН (IЯН = 1,3A). Выше этого значения двигатель не нагружать! SA1 в «0» не выводить!
Опытные данные как со стороны асинхронного двигателя, так и со стороны генератора, занести в таблицы 3 и 4.
Таблица 3 – данные опыта
Со стороны асинхронного двигателя |
||||||||||||||
Данные опыта |
Расчетные данные |
|||||||||||||
U1Ф |
I1Ф |
P1 |
n |
|
ΔPЭЛ.1 |
ΔPCТ |
PЭМ |
s |
ΔPЭЛ.2 |
ΔPМЕХ |
|
МЭМ |
Р2 |
|
В |
A |
Вт |
об/мин |
|
Вт |
Вт |
Вт |
|
Вт |
Вт |
Вт |
Н∙м |
Вт |
% |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Таблица 4 – данные опыта
Со стороны ГПТ |
||||||||
Данные опыта |
Расчетные данные |
|||||||
IЯ |
UОВ |
СМ |
МЭМ |
IЯ0 |
М0 |
М2 |
Р2 |
|
A |
В |
|
Н∙м |
А |
Н∙м |
Н∙м |
Вт |
% |
|
|
|
|
|
|
|
|
|
Электрические потери в обмотке статора асинхронного двигателя: ,
где r1 – активное сопротивление фазы статора (Приложение Б).
Потери в стали при напряжении U1Ф, Вт: ,
где – потери в стали сердечника статора при номинальном напряжении, Вт:
,
где r1 – активное сопротивление фазы статора при температуре окружающей среды (Приложение Б);
– механические потери асинхронного двигателя (Приложение Б);
– механические потери машины постоянного тока (Приложение Б).
Электромагнитная мощность, Вт: .
Скольжение: ,
где – синхронная угловая частота вращения, рад/с;
n1 – синхронная частота вращения, об/мин;
– текущая угловая частота вращения, рад/с;
n – текущее значение частоты вращения, об/мин.
Электрические потери в обмотке ротора, Вт: .
Суммарные потери в двигателе, Вт:
Электромагнитный момент асинхронного двигателя, Н∙м:
Полезный момент на валу двигателя, Н∙м: , ,
где – момент холостого хода АД, Н∙м;
P1Ф – мощность холостого хода (берется из опыта холостого хода);
n – частота вращения холостого хода (берется из опыта холостого хода).
Полезная мощность на валу двигателя, Вт: .
Коэффициент полезного действия, %: .
Коэффициент мощности (расчетный): .
Электромагнитный момент ГПТ, Н∙м: ,
где CM – принимается из тарировочной кривой, (Приложение В).
Момент холостого хода ГПТ, Н∙м: ,
где – ток холостого хода, принимается из тарировочной кривой машины постоянного тока (Приложение В).
Полный момент на валу ГПТ, Н∙м: .
Полезная мощность на валу ГПТ, Вт: .
Расчет параметров асинхронного двигателя. Построение схемы замещения
Из опыта холостого хода можно определить:
активное сопротивление намагничивающей цепи ;
полное сопротивление намагничивающей цепи ;
индуктивное сопротивление намагничивающей цепи .
Из опыта короткого замыкания можно определить:
полное сопротивление ;
активное сопротивление ; ;
индуктивное сопротивление ; .
Т-образная схема замещения асинхронного двигателя представлена на рисунке 2.
Рисунок 2 – Т-образная схема замещения.
