Контрольные вопросы

1. Определить по принципиальной схеме усилительного каскада способ включения транзистора.

2. В каком усилителе осуществляется усиление по напряжению и по мощности?

3. В каком усилителе осуществляется усиление по току и по мощности?

4. Как построить нагрузочную линию транзистора по постоянному и переменному току?

5. Объясните влияние температуры на работу усилителя.

6. Роль и назначение элементов исследуемой схемы усилителя. (Транзистор, конденсаторы С_р, С₀, С_э, резисторы R_к, R_н, R_э.

7. Дать определение верхней и нижней граничной частот.

8. Приведите график частотной характеристики идеального усилителя.

9. Назначение обратной связи в усилителях.

10. Перечислить виды обратных связей.

11. Как влияет обратная связь в усилителе на коэффициент его усиления?

12. Пояснить физическую сущность стабилизации коэффициента усиления усилителя, охваченного отрицательной обратной связью.

Электроника Описание лабораторных стендов

Лабораторные работы выполняются на лабораторном стенде «Электроника», универсальном стенде по основам автоматики и электронно-вычислительной техники и стенде по исследованию элементной базы полупроводниковых устройств.

Лабораторный стенд «Электроника» (рис.1.) позволяет проводить лабораторные работы по изучению аналоговых и дискретных устройств. Конструктивно стенд состоит из лабораторного стола с жестко соединенной с ним лицевой панелью.

Рис.1. Лабораторный стенд «Электроника»

На лицевой панели закреплены:

• сетевой выключатель S1 и сетевой индикатор Н1;

• контактные гнезда;

• функциональные переключатели S4 и кнопки S2, S3;

• цифровой индикатор;

• сигнальные светодиоды Н2 – Н11.

Функционально лицевая панель разбита на пять блоков: №1 – блок питания, №№2 – 5 – для выполнения лабораторных работ. Все пять блоков завязаны функционально. Так блок питания №1 является общим для всех остальных блоков, поэтому при выполнении работ на блоках №№ 2 – 5 необходимо собрать стабилизатор напряжения +12В и выставлять на его выходе необходимое напряжение. Генераторы сигналов, исследуемые на блоке №4, используются для исследования схем в блоках №№ 2, 3, 5 (условные обозначения ГС1, ГС2).

Для удобства и наглядности коммутация всех схем производится стандартными перемычками. Расстояние между гнездами коммутируемых элементов схем также стандартное и равно 20мм.

Подготовка стенда к работе:

1. Установить на лицевой панели все тумблеры в нижнее положение «Выключено».

2. Собрать изучаемую схему лабораторной работы на лицевой панели стенда с помощью соединительных проводов.

3. Включите тумблером S1 «Сеть» питание стенда, должны загореться индикатор «Сеть» Н1 и светодиоды блока питания –12В и +5В.

Для измерений и наблюдений процессов при проведении лабораторных работ используются мультиметр и осциллограф.

Универсальный стенд ОАВТ по основам автоматики и электронно-вычислительной техники (рис.2.) позволяет проводить лабораторные работы по изучению элементов, узлов и устройств цифровой вычислительной техники.

На передней панели пульта установлены:

- разъем для подключения сменных плат с исследуемыми устройствами;

- тумблеры (переключатели) SA1 – SA5 и кнопки SB1 – SB3 для подачи логических сигналов;

- светодиодный дисплей для индикации режимов работы, а также входной и выходной информации исследуемого устройства.

Исследуемые принципиальные схемы размещена на платах, содержащих основные логические элементы и устройства, сосредоточенные в ИМС.

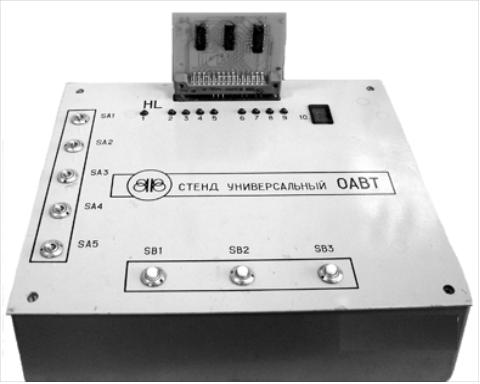

Рис. 2. Универсальный стенд ОАВТ

Основные элементы или их соединения исследуются с помощью специальных карт с номерами. На этих картах изображена принципиальная схема исследуемого устройства в виде соединений логических элементов, выполняющих какие-то логические функции λ.

Исследование проводится при подаче на входы схем указанных карт сигналов (0 или 1). Уровень сигнала, подаваемого от соответствующего тумблера, определяется по положению подвижного контакта (вверху – 1, внизу – 0), уровень выходного сигнала определяется по свечению индикаторов (светодиодов) HL1 – HL9.

Стенд по исследованию элементной базы полупроводниковых устройств (рис. 3.) позволяет проводить лабораторные работы по изучению как элементной базы полупроводниковых устройств (диодов, транзисторов), так и аналоговых устройств электроники, конструируемых на их основе (выпрямителей, усилителей)

Стенд состоит из двух блоков: в первом блоке установлены устройства питания, а на лицевой панели размещены электроизмерительные приборы и органы управления; второй блок представляет собой наборное поле с расположенными на нем деталями схем и коммутационными гнездами. Для удобства и наглядности коммутация всех схем производится на наборном поле стандартными перемычками.

.

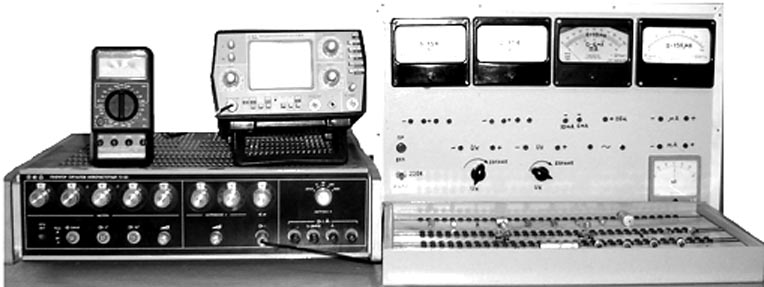

Рис.3. Стенд по исследованию элементной базы полупроводниковых устройств

Для задания входных сигналов может использоваться низкочастотный генератор сигналов ГЗ-123. Для измерений и наблюдений процессов при проведении лабораторных работ может быть использован мультиметр и осциллограф.
