3. Подготовка к выполнению лабораторной работы

1. Изучить принцип работы транзистора.

2. Подготовить бланк отчета по лабораторной работе, нарисовать схему исследования транзистора.

3. Ознакомиться с порядком выполнения работы и сборки схемы на стенде.

4. Порядок выполнения лабораторной работы

Лабораторная работа выполняется на стенде по исследованию элементной базы полупроводниковых устройств (рис. 3).

1. Собрать схему исследования транзистора в соответствии с рис. 1.2., обеспечив включение транзистора по схеме с общим эмиттером.

2. Снять входные характеристики транзистора при = 0; 5; 8В.

Изменяя на входе схемы ток в пределах 0 150 мкА измерять напряжение , следить за тем, чтобы не превышал 150 мкА. Результаты измерений занести в табл. 1.1. и построить графики.

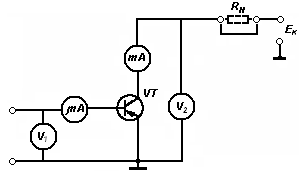

Рис. 3. Схема для снятия характеристик транзистора

3. Снять выходные характеристики транзистора при = 25; 50; 75; 100 мкА. Величину изменять в пределах 0 9 В. Результаты измерений занести в табл. 1.2. и построить графики.

4. Снять линию нагрузки для Е_к = 9 В и R_к = 1,6 кОм. Изменяя ток базы, замерять напряжение на коллекторе и ток . Результаты измерений занести в табл. 1.3. и построить график.

Табл.1.

= 0 В	[мкА ]
	[В]
= 5 В	[мкА ]
	[В]
= 8 В	[мкА ]
	[В]

Табл.2.

= 25 мкА	[В]
	[мА ]
= 50 мкА	[В]
	[мА ]
= 75 мкА	[В]
	[мА ]
= 100 мкА	[В]
	[мА ]

Табл. 3.

[В]
[мА ]

5. Контрольные вопросы

1. В чем заключается принцип действия биполярного транзистора?

2. Какой из схем включения биполярного транзистора отдается предпочтение и почему?

3. Поясните характеристики транзистора.

4. Чем отличаются полупроводниковые интегральные микросхемы от гибридных?

5. Как построить нагрузочную линию транзистора по постоянному току?

6. Объясните влияние температуры на работу транзистора.
