Список литературы

1. Строительные нормы и правила. СНиП 2.04.01-85. Внутренний водопровод и канализация зданий, М., 1986. – 56 с

2. Строительные нормы Республики Беларусь. Строительная теплотехника. СНБ 2.04,01-97, Мн., 1998. – 32 с

3. ГОСТ 30494-96. Здание жилые и общественные. Параметры микроклимата помещения. Мн., 1998. – 14с

4. Тихомиров КВ., Сергеенко Э.С. Теплотехника, теплогазоснабжение и вен­тиляция: Учебник. для вузов. М.: Стройиздат, 1991. - 480 с

5. Тихомиров К.В. Теплотехника, теплогазоснабжение и вентиляция: Учебник для вузов. М.: Стройиздат, 1981. - 272 с.

6. Богословский В.Н., Сканави А.Н. Отопление: Учеб. для вузов. М.: Строй­издат, 1991.-735с.

7. Теплотехника, отопление, вентиляция и кондиционирование воздуха: Учебник для вузов/ В.М. Гусев, Н.И. Ковалев, В.А. Потрошков; Под ред. В.М. Гусева. Л.: Стройиздат, 1981. - 343 с.

8. Богословский В.Н., Щеглов В.П., Разумов Н.Н. Отопление и вентиляция: Учебник для вузов. М.: Стройиздат, 1980. -295 с.

9. Теплоснабжение: Учебное пособие для студентов вузов. М: Высш. школа, 1980.-480с.

10. Внутренние санитарно-технические устройства. В 3 ч. Ч1. Отопление / Н.В. Богословский, Б.А. Крупнов, А.М. Сканави и др.; Под ред. И.Г. Староведова и Ю.И. Шиллера. – М.: Стойиздат, 1990. – 344 с.

11. Внутренние санитарно-технические устройства. В 3 ч. Ч2. Водопровод и канализация / Ю.Н. Саргин, Л.И. Друскин, И.Б. Покровская и др.; Под ред. И.Г. Староведова и Ю.И. Шиллера. – М.: Стойиздат, 1990. – 247 с.

12. Архитектурные конструкции. Под ред. З.А. Казбек-Казцева. М.: Высшая школа, 1989. – 342 с.

13. Теплоснабжение и вентиляция. Курсовое и дипломное проектирование. / Под ред. проф. Б.М. Хрусталева. Мн.: ДизайнПРО, 1997. – 384 с.

14. Инженерное оборудование зданий и сооружений. / Под ред. проф. Ю.А. Табунщикова. М.: Высшая школа, 1989. – 238 с.

Приложение а Условные графические обозначения элементов трубопроводов, арматуры и санитарно-технических устройств

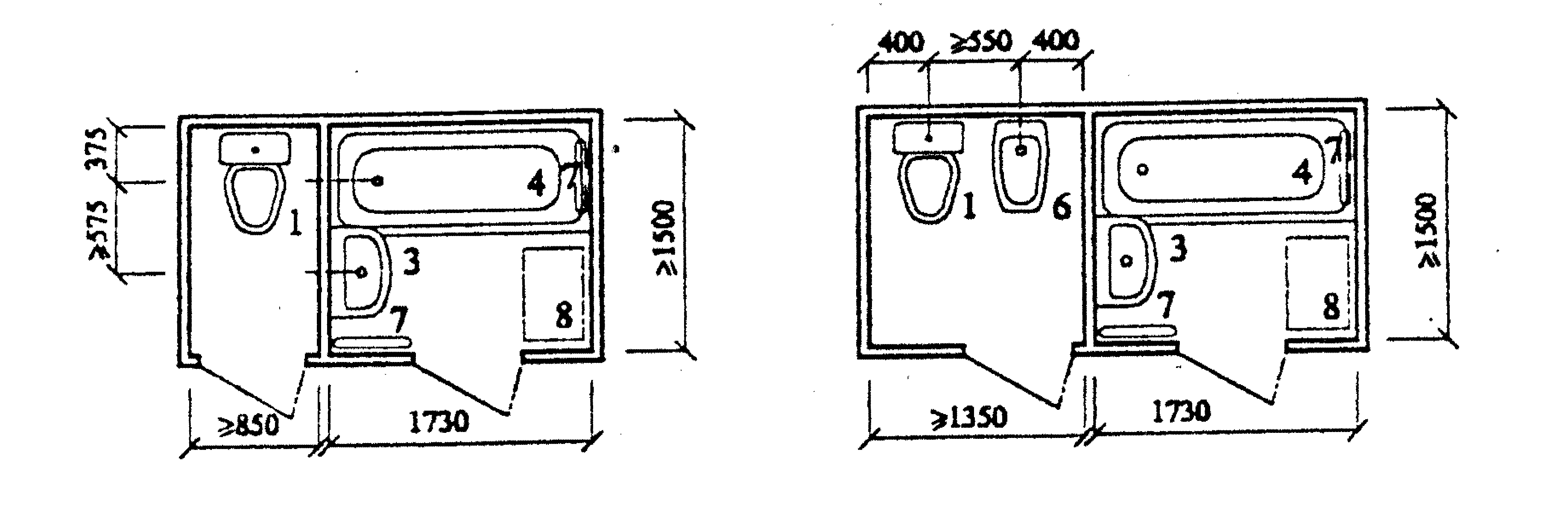

Приложение б Примеры размещения оборудования санитарного узла

Ванная комната

Совмещенный санузел

П р о д о л ж е н и е п р и л о ж е н и я Б

Раздельные санитарные узлы

Экспликация

1 – унитаз;

2 – рукомойник;

3 – умывальник;

4- ванна;

5 – душевой поддон;

6 – биде;

7 – полотенцесушитель;

8 – стиральная машина

П р о д о л ж е н и е п р и л о ж е н и я Б

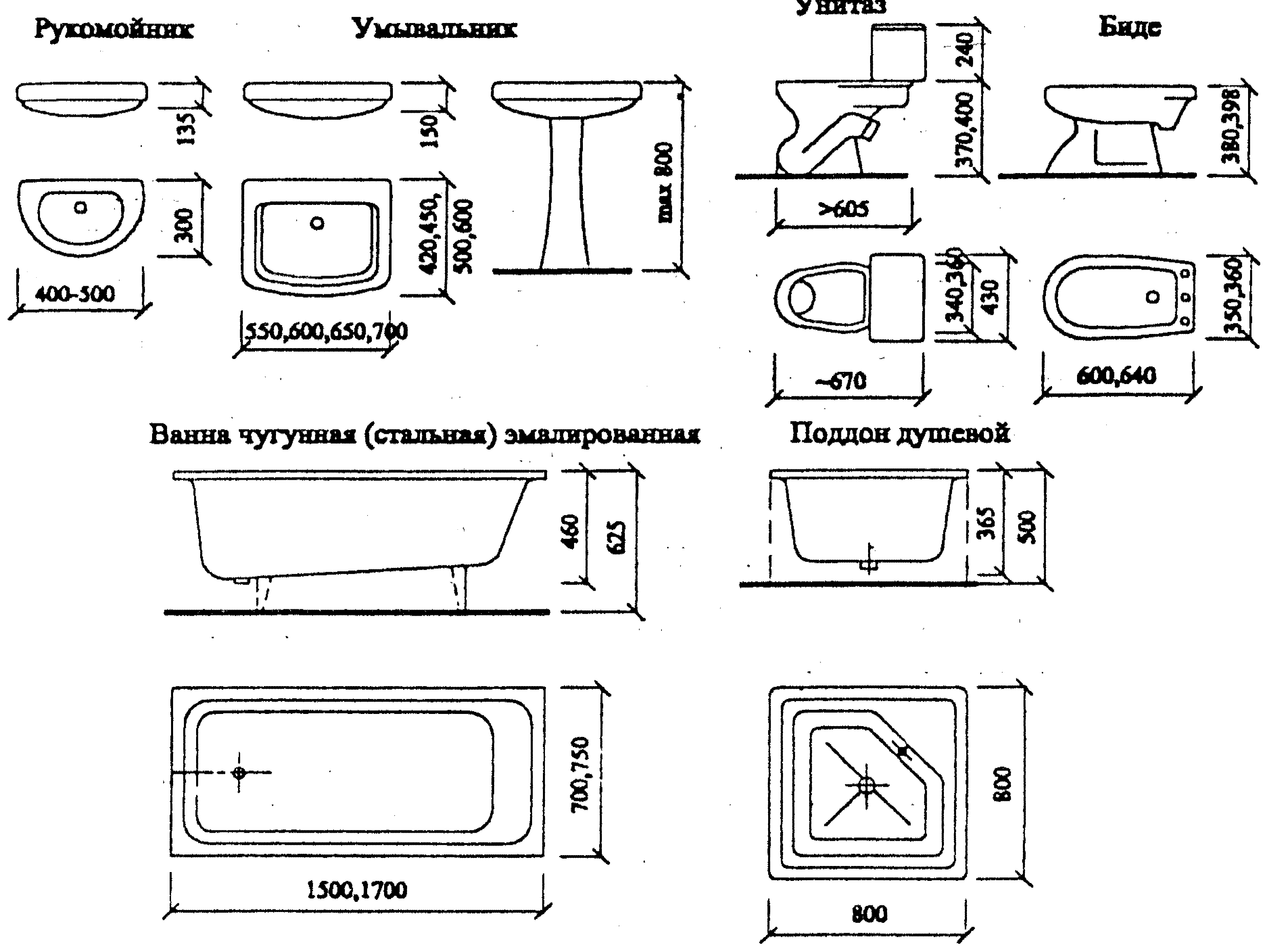

Санитарно-гигиенические приборы

Приложение в

(справочное)

Примеры использования арматуры

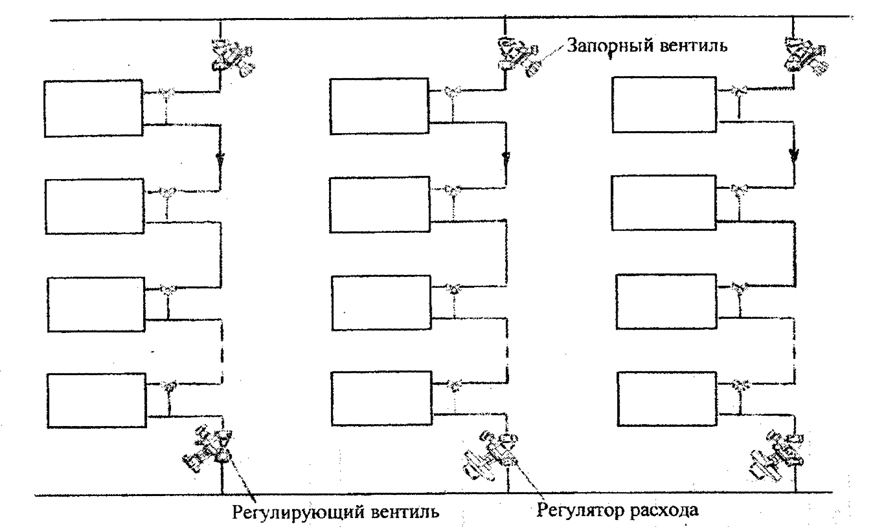

Пример однотрубной системы отопления, в которой расход теплоносителя при всех режимах работы остается практически постоянным

Пример комбинированной системы, включающей радиаторное и напольное отопление

П р о д о л ж е н и е п р и л о ж е н и я В

Пример двухтрубной системы отопления

Термостатические вентили предназначены для оптимального распределения теплоносителя по стояку.

Регулирующие вентили предназначены для распределения расчетного расхода теплоносителя по отдельным стоякам.

Регуляторы перепада давления предназначены для поддержания постоянного перепада давления между подающей и обратной ветвями двухтрубного стояка.

42
