Схемы запуска триггера
Существует два способа запуска триггера: раздельный и счетный (общий).
Раздельный запуск (без пунктирной линии).
Раздельный запуск осуществляется подачей импульсов одной полярности, попеременно то на один, то на другой входы триггера (на базы транзисторов).

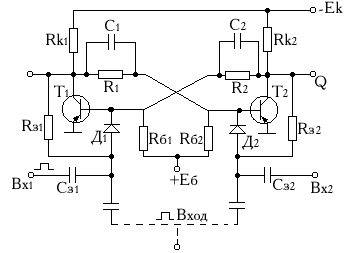

Рассмотрим схему триггера с раздельным запуском с подачей запускающих импульсов на базы через диоды (рис.3).

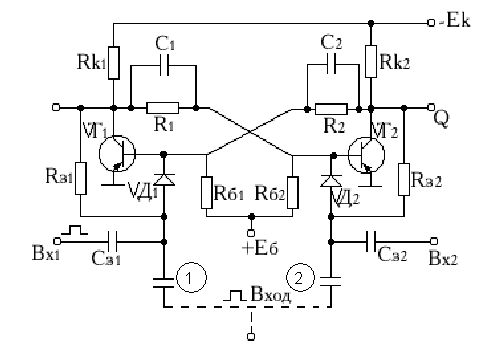

Рис.3. Схемы запусков триггера.
V и V , и , и - элементы цепи запуска. Пусть V открыт (насыщен), а V закрыт (отсечка). Подадим на . Он продифференцируется на два коротких импульса остроконечной формы и противоположенной полярности. Так как открыт, то , а, следовательно, , но . V открыт и пропустит положительный импульс на базу. Тогда V начинает закрываться, а V открываться. В результате лавинообразного процесса V закроется (отсечка), а V откроется (насыщение). Это состояние будет сохраняться до тех пор, пока не поступит на . Когда V закроется, то , VД1 закрывается и отключает от базы V (поэтому диоды V и V называются отсекающими).До подачи следующего разряжается через . Такой триггер называют RS- триггером.
Счетный запуск триггера
(с учетом пунктирной линии, С31 переносится на 1 и С32 на 2)
При счетном запуске импульсы определенной полярности подаются на общий вход и каждый импульс приводит к опрокидыванию триггера. В отличие от RS- триггера здесь и соединены вместе. Эта схема применяется для счета импульсов.
Пусть V открыт (режим насыщения) ( , ), а V закрыт (режим отсечки) ( , ). Тогда V открыт, а V - заперт. заряжен до 0, а до . Положительный , продифференцированный , проходит через открытый на базу V , подзакрывая его. При этом V начинает открываться становится более отрицательным). В результате лавинообразного процесса V запирается, а V открывается, т.е. триггер опрокидывается. V и V пропускают запускающий импульс только на базу открытого VТ2.
Расчет погрешностей.
Относительная погрешность расчета моделирования и натурного эксперимента при определении каждого параметра находится в процентах по формуле:
δА= (ΔА/А)*100%,
где ΔА – абсолютная погрешность; А – значение измеряемого параметра.
Погрешности возникают при расчете, определении погрешностей отсчета на экране дисплея и погрешностей измерительных приборов при проведении натурных экспериментов. Для повышения точности отсчетов при прямых измерениях по экрану дисплея или с помощью измерительного прибора, целесообразно значение каждого параметра повторять ,примерно, три раза и в формулу для расчета относительной погрешности подставлять средние значения . В этом случае:
ΔА= (ΔА1+ ΔА2+ ΔА3)/3;
А= (А1+ А2+ А3)/3,
где ΔА1, ΔА2,ΔА3 - погрешности отдельных замеров, которые находятся по формуле:
ΔАi= |Аi - Aср|,
где i = 1, 2, 3…;
А1, А2,А3 - значения отдельных замеров определяемого параметра.
При проведении косвенных измерений для определения результирующей абсолютной погрешности необходимо пользоваться дифференциалами функций. Дифференциалы некоторых функций (<А) указаны в табл.1.
Таблица 1.
-
Функция
ΔА
y=x1+ x2
±( Δx1+ Δx2)
y=x1- x2
± ( Δx1+ Δx2)
y=k* x
±k*Δx
y=x1* x2
± ( x2*Δx1+ x1*Δx2)
y=x1/ x2
± ( x2*Δx1+ x1*Δx2)/ x22
При определении временных интервалов по оси абсцисс погрешность замеров на экране осциллографа составляет половину цены малого деления на координатной сетке.
