4.Выводы.
5.Контрольные тесты.
1.Токи в транзисторе p-n-p связаны соотношением:
Iк=Iэ+Iб ;
Iэ=Iк+Iб.
2. Назначение эммитера транзистора:
инжекция в области базы неосновных для нее носителей;
экстракция носителей базы.
3.Назначение коллектора транзистора:
инжекция в области базы неосновных для нее носителей;
экстракция носителей базы.
4.В транзисторе p-n-p, p-n переход включен в прямом направлении, а n-p в обратном, то это режим:
1.активный;
2.инверсный.
5.В транзисторе p-n-p, p-n переход включен в обратном направлении, а n-p в прямом, то это режим:
активный;
инверсный.
6.Оба перехода транзистора p-n-p смещены в прямом направлении в режиме:
отсечки;
насыщения.
7.Оба перехода транзистора p-n-p смещены в обратном направлении в режиме:
отсечки;
нормальном.
8.В базу транзистора p-n-p инжектируются:
электроны;
дырки.
9.Рабочими носителями в транзисторе p-n-p являются:
дырки;
электроны.
10.Толщина базы транзистора:
велика;
мала.
11.Коэффициент усиления по напряжению больше единицы транзистора pnp:
ОБ;
ОК.
12.Стрелка в схеме транзистора указывает на направление:
движение электронов;
тока в p-n переходе.
13.При всех схемах включения транзистора общий его электрод:
заземлен;
подключен к источнику питания.
14. Полевой транзистор - это ППП, усилительные свойства которого обусловлены:
1. потоком электронов или дырок через канал;
2. взаимодействием нейтронов и протонов;
3. взаимодействием электронов и дырок.
15. Управление полевым транзистором осуществляется:
1. напряжением на затворе;
2. током затвора;
3. частотой сигнала, приложенного к затвору.
16. Основные параметры полевых транзисторов:
1. крутизна ВАХ, дифференциальное сопротивление канала;
2. коэффициенты передачи токов и
3. напряжение включения и выключения.
17. Условием получения режима отсечки ПТУП является:
1. превышение напряжением на затворе соответствующего значения;
2. отпирание перехода;
3. запирание перехода.
Лабораторная работа № 3 исследование усилителя напряжения
Цель работы Изучение принципов построения транзисторных усилителей и экспериментальное их исследование.
Приборы, макеты, программы
-Компьютер ACER;
- Программа Multisim 10. 3.Теоретические основы.
Усилителями электрических сигналов называют устройства, предназначенные для усиления мощности электрических сигналов. Обилие задач, решаемых при помощи электрических усилителей, весьма разнообразно, и поэтому трудно классифицировать усилители по какому–либо одному признаку Довольно распространенной является классификация усилителей по типу применяемых усилительных элементов (ламповые, полупроводниковые, оптоэлектронные) и по полосе пропускаемых частот:
а) усилителя низкой частоты (20 – 30000 Гц);
б) усилители высокой частоты (свыше 100 кГц);
в) усилители широкополосные (от долей Гц до нескольких МГц);
г) усилители постоянного тока (медленные колебания напряжения или тока).
Обычно любой электрический усилитель содержит несколько усилительных каскадов, каждый из которых является самостоятельным простейшим усилителем.
Усилительный каскад содержит активный усилительный элемент (полупроводник) и набор вспомогательных деталей (конденсаторов, резисторов, индуктивностей), обеспечивающих заданный режим работы усилительному элементу и связь между отдельными усилительными каскадами. Кроме того, в состав усилителя входят входные и выходные устройства и источники питания сетевого или автономного.
Структурную схему усилителя можно представить в следующем виде (рис.1)
В общем виде усилитель можно рассматривать как регулятор мощности электрической энергии, поступающей из источников питания в нагрузку, причем это регулирование осуществляется в соответствии с изменением входного сигнала (непрерывно, плавно, линейно и однозначно).
Название отдельных элементов структурной схемы усилителя следующее:
1. Входное устройство – «ВХ.У» предназначается для согласования сопротивлений источника сигнала – « ec » с входа первого каскада предварительного усиления – «1КПУ».
2. Каскады предварительного усиления (их может быть несколько) усиливают амплитуду входного сигнала до величины, необходимой для нормальной работы усилителя мощности – «УМ».
3. Усилитель мощности (иногда его называют оконечным усилителем) предназначен для отдачи в нагрузку заданной мощности усиленного сигнала – Р.
По способу соединения отдельных усилительных каскадов между собой различают усилители:
с непосредственными (гальваническими) связями;
резистивно–емкостными связями (RC –усилители);
с трансформаторными связями.
При усилении электрических сигналов неизбежно возникают некоторые отклонения формы выходного сигнала от формы входного. Данные, характеризующие свойства усилителя и вносимые им искажения, называются показателями качества работы усилителя. Важнейшими из них являются следующие:

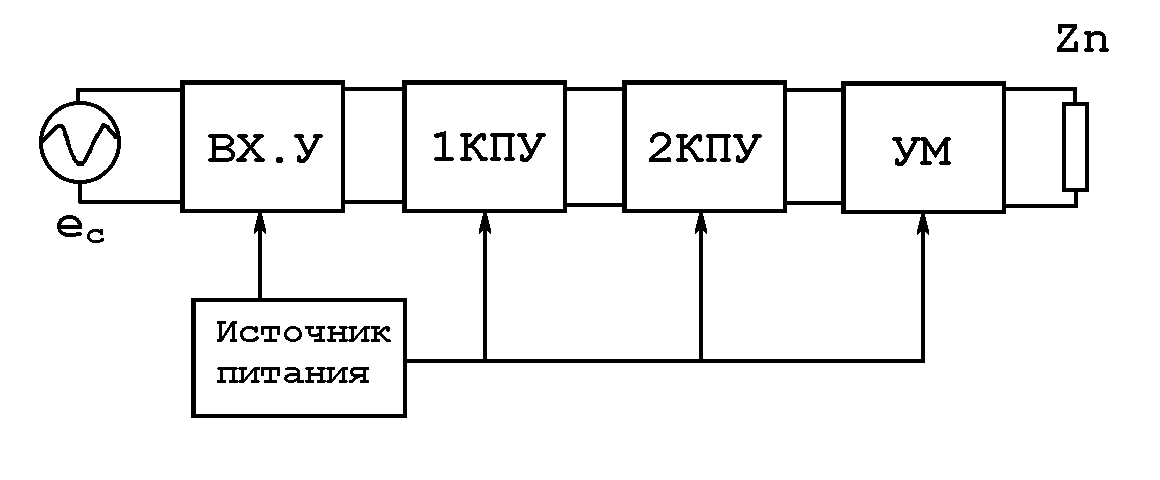

Рис. 1 Структурная схема усилителя (блок-схема)
