Расчет пароводяного подогревателя сетевой воды (поз. 10)
Уравнение теплового баланса:
Наименование величин |
Обоз. |
Ед. изм. |
Расчетная формула или обоснование |
Расчет |
Значе-ние |
Тепловая мощность теплообменника |
Qт |
кВт |
|
7.98(2789-718)0,98 |
16196 |
Температура сетевой воды между теплообменниками (из теплового баланса) |
t'т2 |
C |
|
|
76,6 |
Средний температурный напор |
tб |
оС |
ts – t'2 |
169,6-76,6 |
93,0 |
tм |
ts – t1 |
169,6 -113 |
56,6 |
||
|
|
|
1,64<1,7 |
||
t |
|
|
74,8 |
||
Коэффициент теплопередачи теплообменника |
k |
|
принимается |
2000-3000 (пароводяной) |
3000 |
КПД сетевых подогревателей |
|
|
принимается |
|
0,98 |
Поверхность нагрева пароводяного подогревателя |
F |
м2 |
|
|
73,6 |
К установке принимаем 2 подогревателя |
F |
м2 |
F/2 |
73,6/2 |
36,8 |
Диаметр конденсата после теплообменника |
dyт |
мм |
|
|
100 (86,7) |
Принимаем горизонтальный пароводяной подогреватель типа ПП-1-53-7-II F=53,9 м2, S= 0,0302 м2, G=182 т/ч, |
Скорость воды в приборе: - удовлетворяет условию

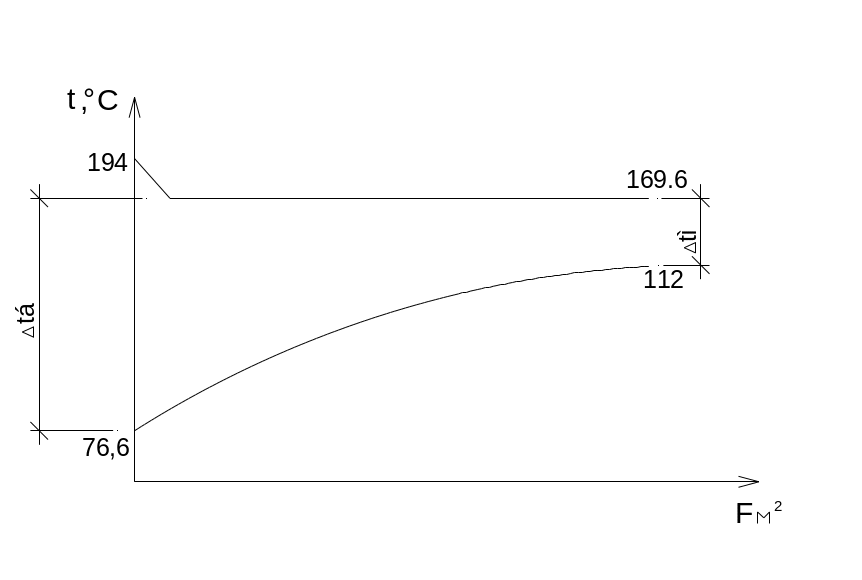

График изменения температуры теплоносителей по площади пароводяного подогревателя сетевой воды
Расчет водоводяного охладителя конденсата (поз. 11)
Уравнение теплового баланса:
Наименование величин |
Обоз. |
Ед. изм. |
Расчетная формула или обоснование |
Расчет |
Значе-ние |
Тепловая мощность теплообменника |
Qт |
кВт |
|
7,98 (718-335,2)0,98 |
2994 |
Средний температурный напор |
tб |
оС |
ts – t'2 |
169,6-76,6 |
93 |
tм |
tок – t2 |
80-70 |
10 |
||
|
|
|
9,3>1,7 |
||
t |
|
|
37,2 |
||
Коэффициент теплопередачи теплообменника |
k |
|
принимается |
1000-2000 (водоводяной) |
2000 |
КПД сетевых подогревателей |
|
|
принимается |
|
0,98 |
Поверхность нагрева пароводяного подогревателя |
F |
м2 |
|
|
41,1 |
К установке принимаем 2 подогревателя |
F |
м2 |
F/2 |
41,1/2 |
20,6 |
Принимаем горизонтальный водоводяной теплообменник типа ПВ-2-12, F=24,0 м2 S=0,00985м2 |
Скорость воды в приборе: - удовлетворяет условию
График изменения температуры теплоносителей по площади водоводяного охладителя конденсата
