6. Приложение Пример выполнения котельной на газообразном топливе

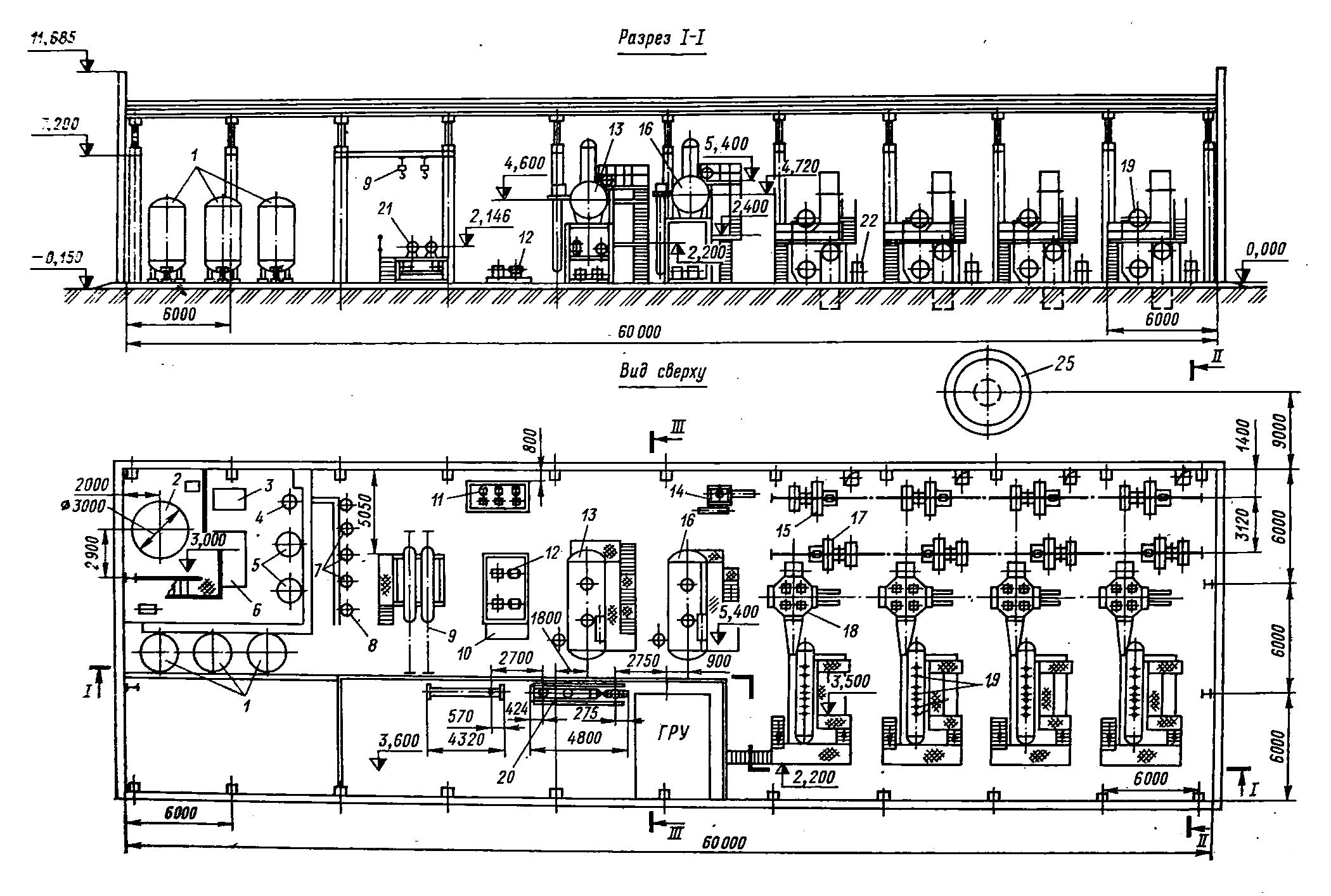

Рис. П1. Компоновка оборудования котельной с четырьмя котлами ДЕ-10-14: 1 – фильтр Н-катионитный 1-й ступени; 2 – бак; 3 – блок насосов декарбонизированной воды; 4 – декарбонизатор; 5 – фильтр Н-катионитный буферный; 6 – блок приготовления исходной воды; 7 – фильтр Na-катионитный 1-й ступени; 8 – фильтр Na-катионитный 2-й ступени; 9 – таль ручная передвижная; 10 – верстак слесарный; 11 – блок насосов горячего водоснабжения; 12 – блок сетевых насосов; 13–крупноблочная установка горячего водоснабжения; 14 – блок сепаратора непрерывной продувки; 15 – дымосос; 16 – крупноблочная деаэрационная питательная установка; 17 – дутьевой вентилятор; 18 – чугунный водяной экономайзер; 19 – котел; 20 – блок редукционной установки; 21 – блок подогревателей сетевой воды; 22 – блок холодильника отбора проб; 23 – газоход котла; 24 – всасывающий воздухопровод; 25 – дымовая труба

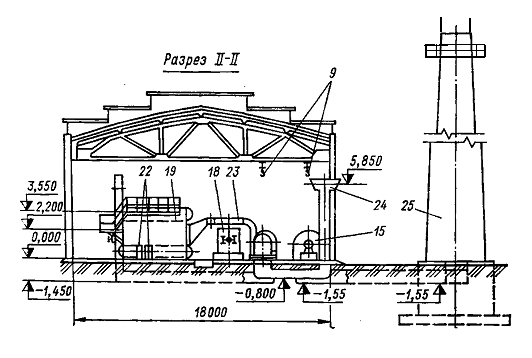

Рис.П2. Поперечный разрез одноэтажной котельной на газе или мазуте с котлами ДЕ (обозначения на рис.П1)
