7. Контрольное задание 2.

Определить диаметры воздуховодов, рассчитать и построить характеристику простой вентиляционной сети с вентилятором Ц4-76; определить № вентилятора и построить эпюры давлений по длине воздуховодов при полностью открытой и частично закрытой заслонке, считая давление на входе в сеть и на выходе из сети равным барометрическому. Варианты задания 2 приведены в таблице 8 и на рисунке 9.

Варианты задания 2.

Таблица 8.

№ варианта	Расход воздуха L, м /ч	Вентиляционная сеть	№ варианта	Расход воздуха L, м /ч	Вентиляционная сеть
1.	2.	3.	4.	5.	6.
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15	6.000 5.800 7.500 11.000 15.000 7.000 12.000 11.500 8.000 5.500 6.200 13.000 7.400 6.200 4.250	а) б) г) в) д) а) б) г) д) г) в) б) а) д) г)	16 17 18 19 20 21 22 23 24 25 26 27 28 29 30	7.200 6.400 6.700 8.250 5.400 5.800 9.200 7.600 14.000 11.500 6.900 8.100 5.150 12.400 7.250	г) а) б) д) в) г) д) а) б) г) в) в) г) д) б)

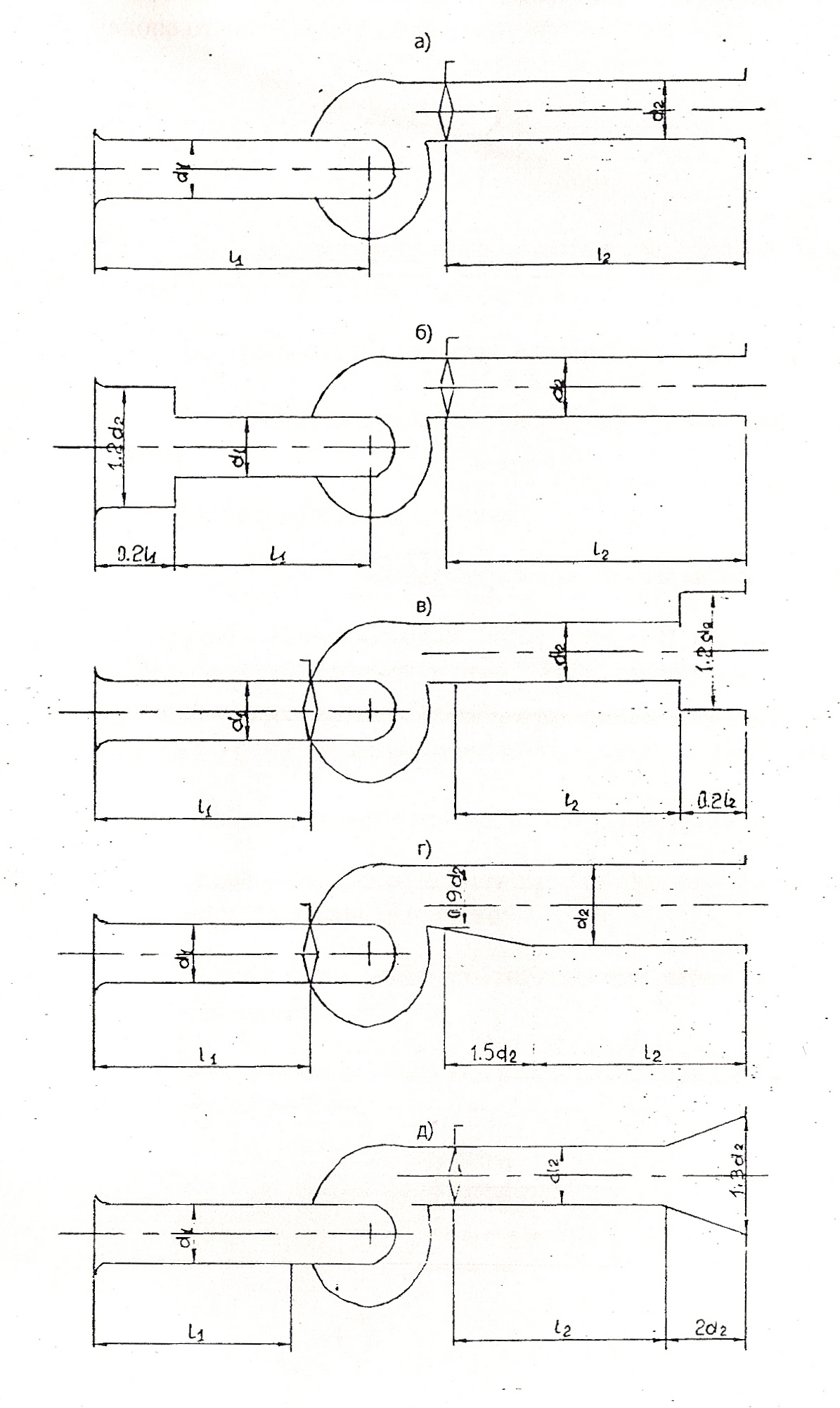

Рисунок 9 Варианты вентиляционной сети. Дано: l₁=20м; l₂=32м; λ=0,04; ξ_диф=0,25.

8. Работа насосов на сеть

4.1 Общие сведения

По характеру силового воздействия насосы делятся на лопастные (динамические) и объёмные. Центробежные насосы относятся к лопастным , а поршневые насосы к объёмным.

Объёмная подача насоса Q (м³/с) – это объём жидкости, подаваемый насосом в единицу времени. Используются также понятия массовой подачи (кг/с) и весовой подачи.

Полным напором насоса Н называется количество энергии, сообщаемое насосом 1 килограмму перекачиваемой жидкости:

, (4.1)

где:

Н – напор насоса, м;

- давление в напорном и всасывающем патрубках насоса, Па;

- высота манометра относительно его присоединения к трубопроводу, м;

- расстояние по вертикали между точками установки мано-

метра и вакуумметра, м;

- скорости в нагнетательном и всасывающем патрубках, м/с;

- массовая плотность жидкости перекачиваемой насосом, кг/м³;

g – ускорение свободного падения, м/с²;

Давление насоса p определяется зависимостью:

, Па (4.2)

Полезная мощность насоса:

, Вт (4.3)

Мощность, потребляемая насосом:

, Вт (4.4)

Полный КПД для центробежных насосов 0,70,88.

Кавитационный запас (∆h_кав) – это превышение полного напора жидкости во всасывающем патрубке насоса над напором, создаваемым давлением

P_нп насыщенных паров этой жидкости:

, (4.5)

Кавитация (вскипание жидкости в насосе) недопустима, т.к. приводит к нарушению работы насоса и к аварии.

Характеристика лопастного (центробежного, осевого) насоса – графическая зависимость напора Н, мощности N и КПД от подачи Q при постоянных значениях частоты вращения, плотности, вязкости жидкости на входе в насос.

Характеристика сети представляющая собой зависимость потребного напора от расхода, строится по точкам по уравнению:

, (4.6)

где:

- разность уровней жидкости в расходном и напорном резервуарах;

- избыточное давление в напорном резервуаре;

k – коэффициент, характеризующий гидравлические сопротивления сети;

Q- расход жидкости в сети.
