3.1.1 Разработка потребительской тары и ее описание

Сегодня на рынке представлено огромное многообразие видов упаковки для конфет.

Широкое распространение получила картонная упаковка с различным графическим дизайном. Так как вид упаковочного материала определяется исходя из свойств и характеристики упаковываемого продукта, то основным материалом для упаковки шоколадных конфет «Диалог» будет являться беленый целлюлозный картон с плотностью около 270г/м2. Такой картон имеет яркий белый цвет, что говорит о качестве продукта.

Для упаковки подарочной коробки конфет конструкция коробки должна быть интересной. В данном проекте конструкция представляет собой упаковку в виде вазочки с зауженными внутрь углами, что делает ее еще больше похожей на вазочку. По центру располагается отверстие, для того, чтобы из него брать конфеты после открывания. Такая коробка является более привлекательной для потребителя и позволяет выделиться из ряда простых конфет.

Толщину листа картона, определяется массой упаковываемого продукта. Для 250 грамм толщина картона составляет 0,55 мм. В верхней части коробки предусмотрена ориентированная ПП пленка от несанкционированного вскрытия и для потребителя, чтобы он мог увидеть содержимое коробки. На самой пленке предусмотрен ярлычок для удобного открывания.

Всего в упаковке конфет «Диалог» размещается 25 конфет. Исходя из стандартного ряда для размеров коробок по ГОСТ 21140-88 и возможностей оборудования книжной конструкции выбираем оптимальные габариты упаковки: длина 145 мм, ширина 145 мм, высота 50 мм. По этим основным внешним габаритным параметрам вычисляется общий объем:

V=abc,

где а – ширина коробки,мм.

b- длина коробки, мм;

с – высота коробки,мм;

Полученное значение объема 1051 см3 характеризует внешние параметры упаковки.

Печать графического оформления на поверхности картона упаковки конфет «Диалог» осуществляется методом шелкографии. На дно упаковки наноситься текстовая информация. В обязательном порядке наносится масса нетто упаковки 250грамм, полный состав продукта, срок и условия хранения, юридический адрес предприятия-производителя.

На одной из лицевых сторон упаковки наноситься название конфет, логотип производителя.

Л ицевой стороной является (1). Клапаны (5) загибаются внутрь и приклеиваются к боковым стенкам (4). Они же в свою очередь загибаются тоже внутрь и клапанами (6) приклеиваются к дну(3). Двойным дном является (2). Оно служит для того, чтобы скрыть склеенные швы.

Рисунок 1 – развертка потребительской тары

3.1.2 Разработка транспортной тары и ее описание

Транспортной тары для перевозки конфет «Диалог» служит картонная коробка из гофротары, которая обеспечивает сохранность продукта во время транспортировки.

С точки зрения транспортировки, картонная упаковка для конфет имеет следующее преимущество - картон компактен: короба доставляются покупателю в сложенном виде и собираются на месте.

Для упаковки коробок конфет подходит ящик со стыкующимися наружными клапанами (исполнение А по ГОСТ 9142-90).

Внутренние и наружные размеры ящиков устанавливают в нормативно-технической документации на конкретные виды ящиков с учетом массы, габари­ тов, особенностей упаковываемой продукции, с учетом требований ГОСТ 21140.

Отношение длины и ширины ящика рекомендуется принимать не более 2,5:1. Отношение высоты к ширине - не более 2:1 и не менее 0,5:1.

Для упаковки конфет ассорти выбираем гофру среднего размера с трехслойным гофрокартоном марки Т, так как конфеты не относятся к категории легко бьющихся и хрупких товаров для транспортировки.

На транспортную тару наносится этикетка, содержащая следующую информацию:

  1. наименование и тип упаковываемого продукта;

  2. наименование предприятия-изготовителя;

  3. дату фасовки.

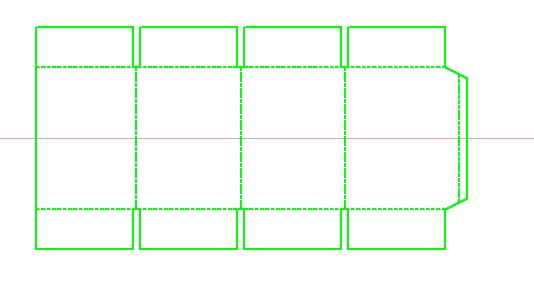

К онструкция ящика состоит из главных и вспомогательных элементов. К главным относят две боковые стороны (1) и две торцевые стороны (2). К вспомогательным относят продольные (3) и поперечные (4) клапаны дна, а также клапаны для формирования крышки коробки (5). На краю развертки расположен соединительный клапан (6), с помощью которого осуществляется сборка конструкции при помощи адгезива.

Рисунок 2 – развертка транспортной тары

    1. Компоновка потребительской тары в транспортной коробке

Заполнение гофротары должно быть максимальным, чтобы как можно меньше оставалось свободного пространства.

Исходя из размеров потребительской тары и сопоставляя их с транспортной, можно вычислить количество упаковок , приходящиеся на ширину и длину гофротары по формуле:

Кдл =(А*В)/[ (а*b) + с + f],

где А- габаритная длина гофрокоробки, мм;

В- габаритная ширина коробки, мм;

а- длина потребительской тары, мм;

b- ширина потребительской тары, мм;

с- величина зазора, необходимого для укладки, мм;

f- суммарная толщина комплектующих деталей, мм

Кдл= (465*300)/[(145*145)+10+30]=6,6=6

Следовательно, коробки будут располагаться по 3 штуки в 2 ряда.

Количество единиц потребительской тары, приходящихся на высоту гофротары, определяют по формуле:

Квыс=С/с,

где С- общая высота гофротары,мм;

с- высота каждой единицы потребительской тары,мм.

Квыс=250/50=5

Общее количество коробок конфет в транспортной таре можно определить по формуле:

Кобщ=Кдл*Квыс;

Кобщ=5*6=30.

Исходя из полученных расчетных данных, можно выбрать следующую схему компоновки: коробки конфет располагаются в 2 ряда по 3 шт в каждом, и по 5 штук в высоту.
