ПИСТОЛЕТЫ
“МАРГО” , “ДРЕЛЬ”
Нижний
Новгород 2001
Пистолеты
Марголина: Учебно-справочное пособие
/ Сост. И.Г. Курлов. - Нижний Новгород:
Нижегородская академия МВД России,
2002. - 50 с.
В
учебно-справочном пособии отражены
сведения о спортивном оружии, пистолете
Марголина и созданных на его основе
пистолетах “Дрель” и “Марго”.
Пособие
предназначено для курсантов учебных
заведений МВД России.
Печатается
по решению редакционно-издательского
совета
Нижегородской
академии МВД России.
Нижегородская
академия МВД России, 2002
1.
Введение________________________________________4
2.
Назначение и тактико-технические
характеристики
пистолета Марголина_______________5
3.
Основные части и механизмы и их
назначение________7
4.
Устройство малокалиберного
патрона______________14
5.
Разборка, сборка пистолета_______________________16
6.
Чистка и смазка_________________________________18
7.
Устройство и принцип работы
пистолета___________20
8.
Отладка пистолета______________________________21
9.
Типы огнестрельных пистолетов для
выполнения
стрелковых упражнений в
пулевой
стрельбе_______________________________24
10.
Меры безопасности при проведении
соревнований
по пулевой стрельбе________________25
11.
Пистолеты “Дрель” и “Марго”___________________27
12.
Литература___________________________________28
Спортивная
стрельба родилась вслед за появлением
и распространением первых образцов
метательного оружия - лука и пращи.
Прообразом современного стрелкового
спорта были многочисленные состязания
древних жителей планеты в искусстве
меткой стрельбы из лука и метания в
цель камней из пращи.
Новая
эра в развитии стрелкового спорта
открылась с появлением огнестрельного
оружия. Впервые стрелковые состязания
с применением ручного огнестрельного
оружия состоялись в Швейцарии в 1471 году
и в дальнейшем приобрели регулярный
характер. На этих соревнованиях стрельба
велась по концентрическим мишеням на
оборудованных стрельбищах. Примером
может служить Цюрихское стрельбище в
Швейцарии. Гравюра с его изображением
датируется 1504 годом.
Во
время состязаний стрелки вели огонь
из самого разнообразного оружия, причем
каких-либо ограничений не существовало,
поэтому на линии огня можно было
встретить и легкую аркебузу, и
длинноствольный мушкет.
Со
временем образцы ручного огнестрельного
оружия для спортивной стрельбы
совершенствовались. Улучшалась
конфигурация отдельных частей оружия,
совершенствовалась и развивалась его
конструкция. Интересно, что изобретения
в области спортивного оружия, сделанные
в период 15-19 веков, и ныне исправно
служат в образцах, применяющихся для
стрелкового спорта.
1543
год - для сокращения времени действия
спускового механизма изобретен
ускоритель (шнеллер).
1870
год - создан первый образец казнозарядного
ружья, нашедший применение в стрелковом
спорте. Ранее казнозарядное оружие не
могло конкурировать со спортивными
винтовками, заряжание которых
производилось с дульной части. Причина
такого положения заключалась в пуле,
производство которой было несовершенным,
но появление в 1853 году металлического
патрона изменило ситуацию.
1890-е
годы - на спортивной арене появились
армейские винтовки. Технический уровень
их изготовления был настолько высок,
что допускал использование этого оружия
без дополнительных переделок.
1888
год - появление 5,6 мм патрона кольцевого
воспламенения дало возможность развиться
малокалиберному оружию.
Однако
первое время созданию оружия малых
калибров конструкторы уделяли мало
внимания, чаще всего это были переделки
уже известных образцов оружия.
В
конце 40-х годов в стрелковом спорте
происходит процесс разграничения
револьверов и пистолетов по выполняемым
упражнениям. Это разграничение дало
очередной толчок к развитию спортивных
малокалиберных пистолетов. Это были
уже не переделочные конструкции.
Рождающиеся модели этого оружия
проектировались теперь заново, вбирая
в себя идеи, опробованные ранее на
переделочных конструкциях.
Большой
успех выпал на долю конструктора Михаила
Владимировича Марголина в 1948 году. Он
разработал полуавтоматический пистолет,
который вскоре заставил заговорить о
себе многих знатоков спортивного
оружия. Его первое применение за рубежом
состоялось в 1954 году на 36-м чемпионате
мира в Венесуэле и вызвало огромный
интерес у многих иностранных спортсменов
и оружейников.
После
того, как в начале 50-х годов в России
был освоен выпуск укороченных 5,6-мм
патронов, М. В. Марголин внес в свое
оружие ряд усовершенствований. В
пистолете образца 1952 года был укорочен
ствол, видоизменен патронник,
переконструирован магазин, установлен
дульный тормоз. Получив название МТС-1,
пистолет полностью оправдал себя на
каирском стрельбище в ходе 38-го чемпионата
мира (1962 год).
Пистолет
Марголина образца 1948 года относится к
оружию спортивного образца и главным
образом применяется для спортивной
стрельбы.

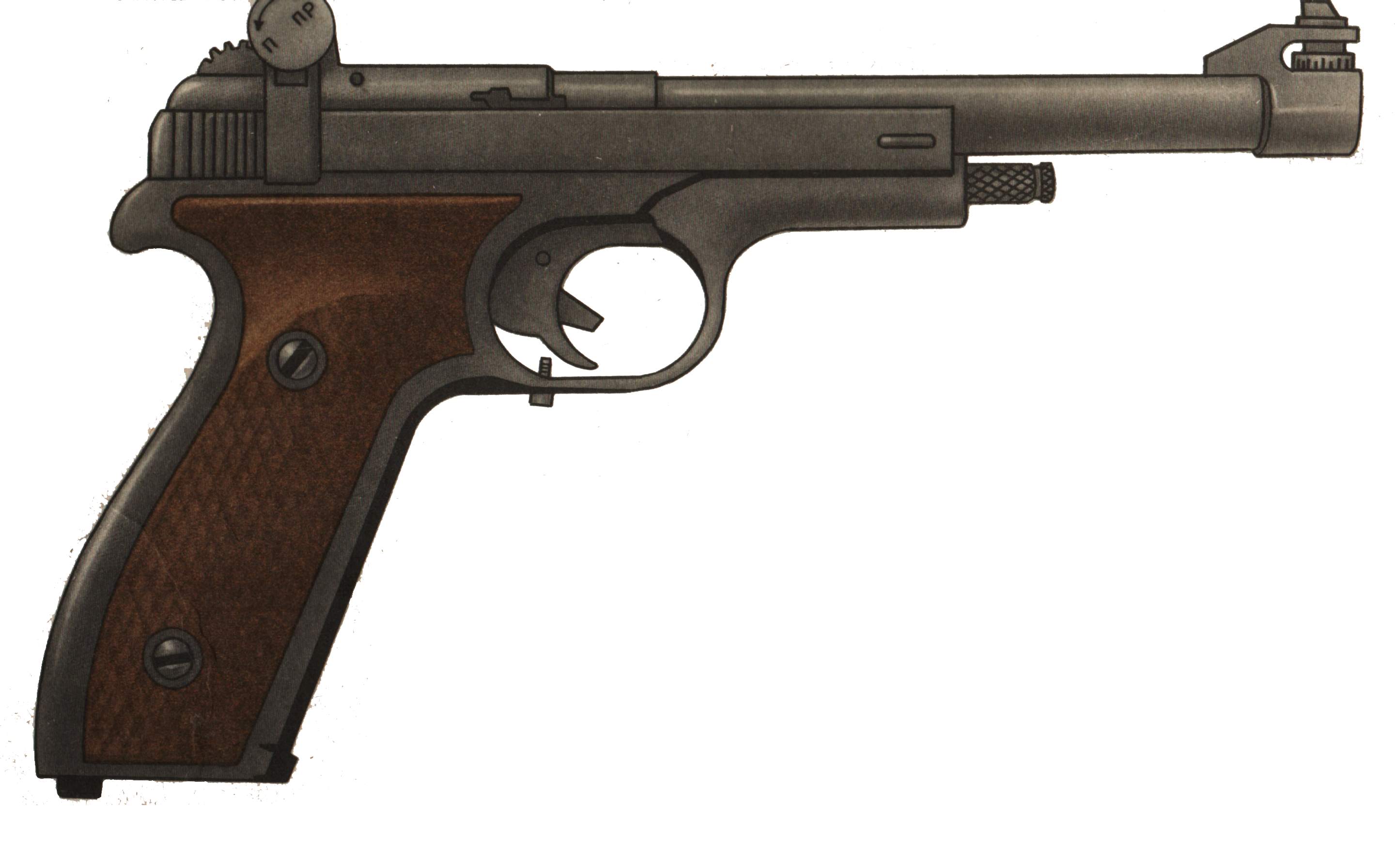

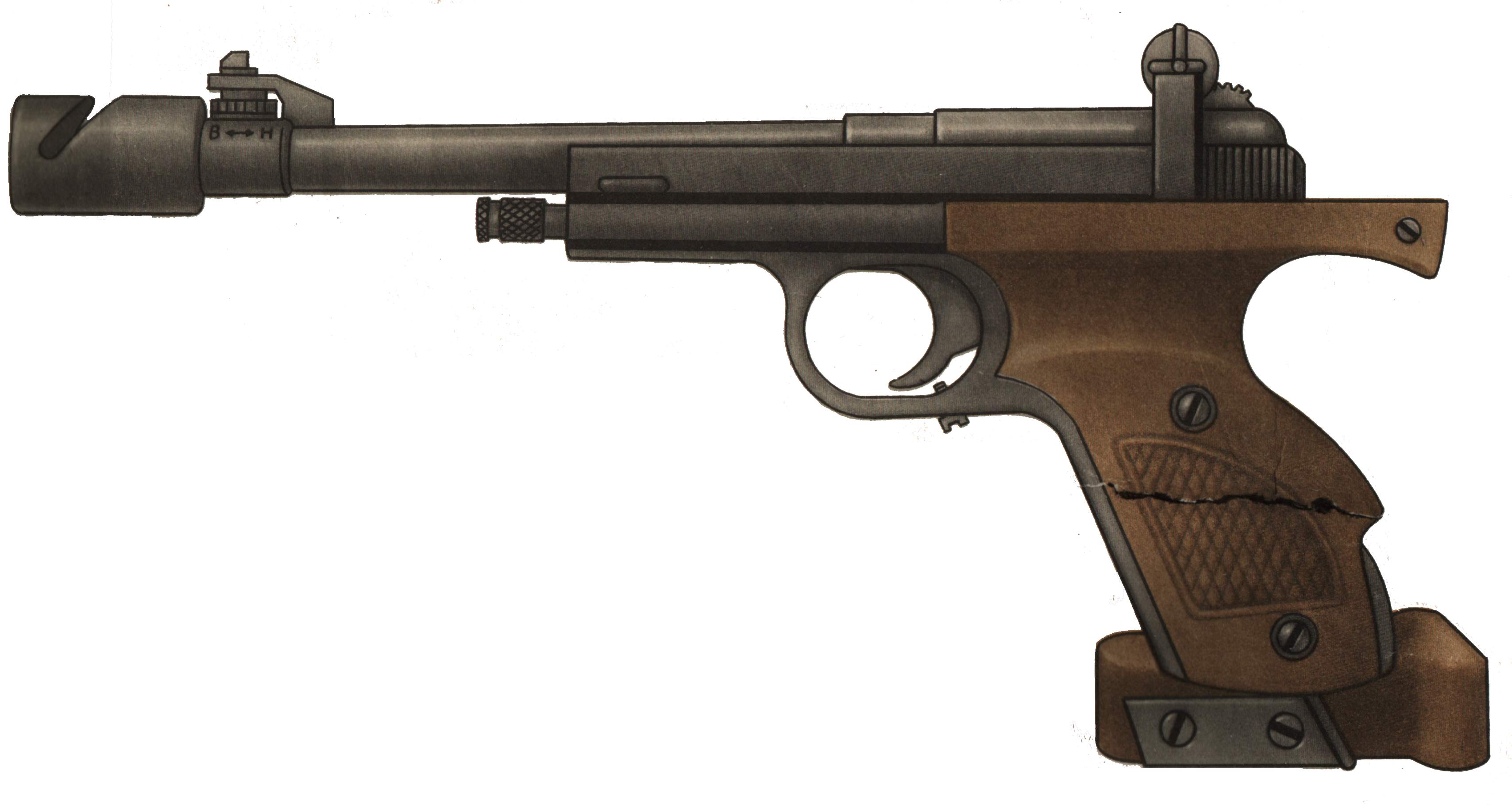

Пистолет
Марголина спортивный (стандартный)
(фото 1) предназначен для массового
стрелкового спорта, подготовки
спортсменов-разрядников и соревнований.
По своим параметрам соответствует
пистолету стандартного класса для
соревнований по правилам Международного
стрелкового союза. Пистолет можно
подогнать по руке стрелка, заменяя
щечки у рукоятки, отлаживая спуск и
утяжеляя переднюю часть ствола.
Автоматика
действует на основе отдачи свободного
затвора.
Тактико-технические
характеристики
Вес
пистолета с магазином без патронов,
г______900
Длина
пистолета, мм________________________270
Длина
ствола, мм___________________________180
Длина
прицельной линии, мм________________210
Число
нарезов_______________________________6
Калибр,
мм________________________________5,6
Начальная
скорость полета пули, м/с__________285
Эффективный
огонь, м ____________________до 50
Убойное
действие пули, м__________________1500
Емкость
магазина, патронов, шт.____________10 (5)
Пистолет

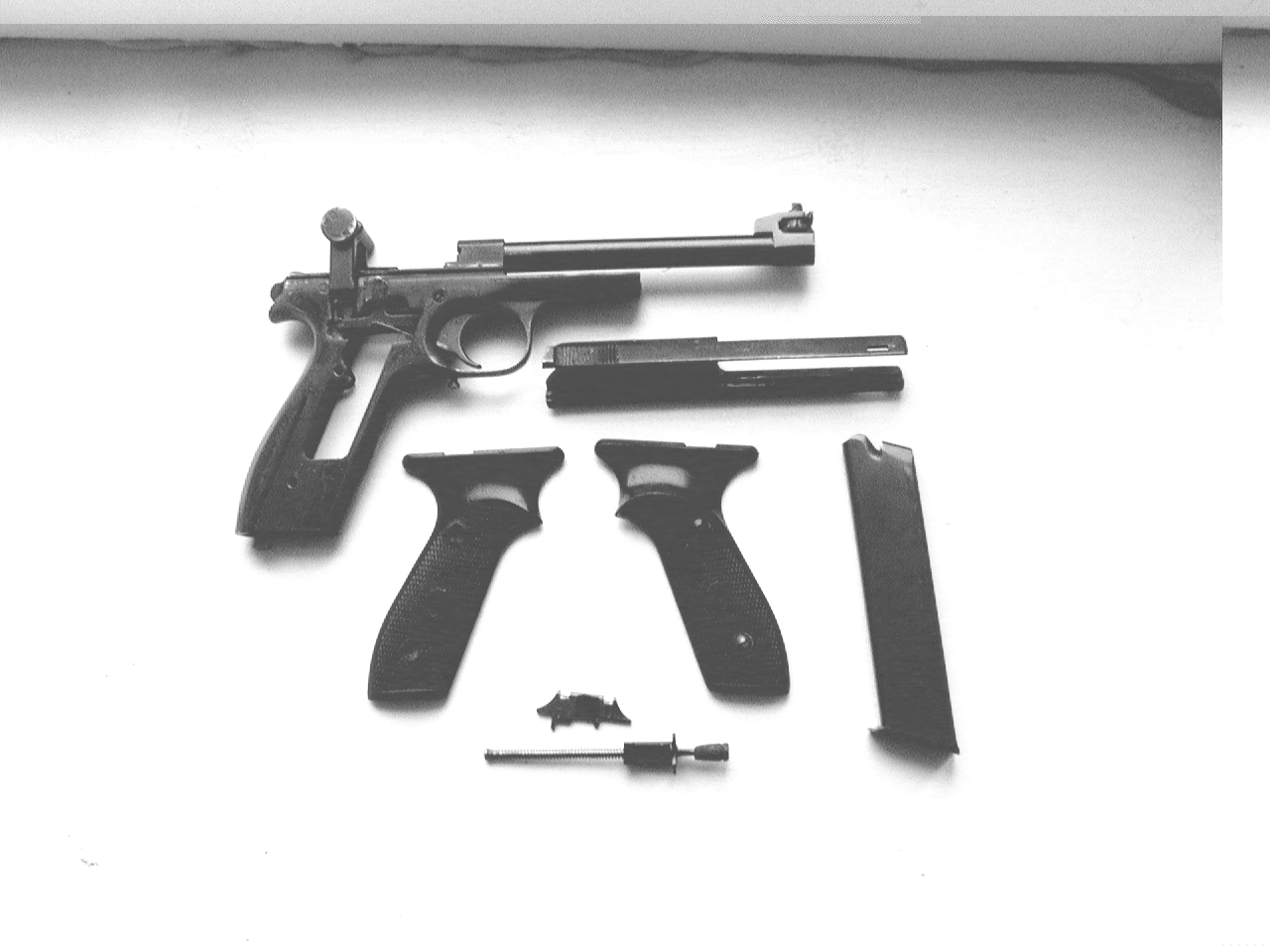

Марголина состоит из следующих частей
и механизмов (фото 2):
1-рамки
со стволом, с прицельными приспособлениями;
2-затвора с ударником и выбрасывателем;
3-возвратного механизма и замыкателя;
4-ударно-спускового механизма (фото 7);
5-щечек;
6-магазина.
Пистолет
в разрезе представлен на фото 3.
Обозначения
на фото 3:
1
– винт ограничительный
2
– крючок спусковой тяги
3
– пружина крючка спускового
4
– чека
5
– шток собранный
6
– мушка собранная
7
– винт мушки
8
– регулятор мушки
9
– винт стяжной
10
– мушка
11
– штифт мушки
12
– гнеток регулятора мушки
13
– пружина гнетков
14
– рамка со стволом и прицелом
15
– затвор
16
– курок собранный
17
– ось курка
18
– ось задержки
19
– шептало
20
– пружина боевая
21
– штифт ударника и ось защелки магазина
22
– пружина защелки магазина
23
– защелка
24
- магазин
СТВОЛ
служит для направления полета пули.
Внутри ствол имеет канал с шестью
нарезами, вьющимися слева вверх направо.
Нарезы придают пуле вращательное
движение, необходимое для придания ей
устойчивости во время полета. Ствол
соединяется с рамкой прессовой посадкой
и закрепляется штифтом.
РАМКА
служит для соединения всех частей
пистолета. Рамка с основанием рукоятки
составляет одно целое. В верхней части
рамки, слева, расположен отражатель.
В
рамке помещаются:
-возвратный
механизм;
-с
правой стороны - спусковой механизм;
-в
тыльной части - ударный механизм.
С
правой стороны рамки расположен паз
для установки опорного гриба (для
обеспечения удобства удержания
пистолета).
В
основании рукоятки расположена защелка
магазина и окно магазина.
ПРИЦЕЛЬНОЕ
ПРИСПОСОБЛЕНИЕ открытого типа, состоящее
из целика с прорезью полукруглой формы
в сочетании с мушкой прямоугольной
формы (фото 4). Целик и мушка располагаются
на основаниях, перемещение их относительно
оснований и последующая фиксация
осуществляется за счет вращения
маховичков, фиксируемых подпружиненными
гнетками (фото 3). Механизм со “щелчками”
позволяет делать наиболее точную
боковую и вертикальную поправки без
какого-либо инструмента. Целик с
основанием располагаются на рамке
пистолета, мушка с основанием - на
стволе.

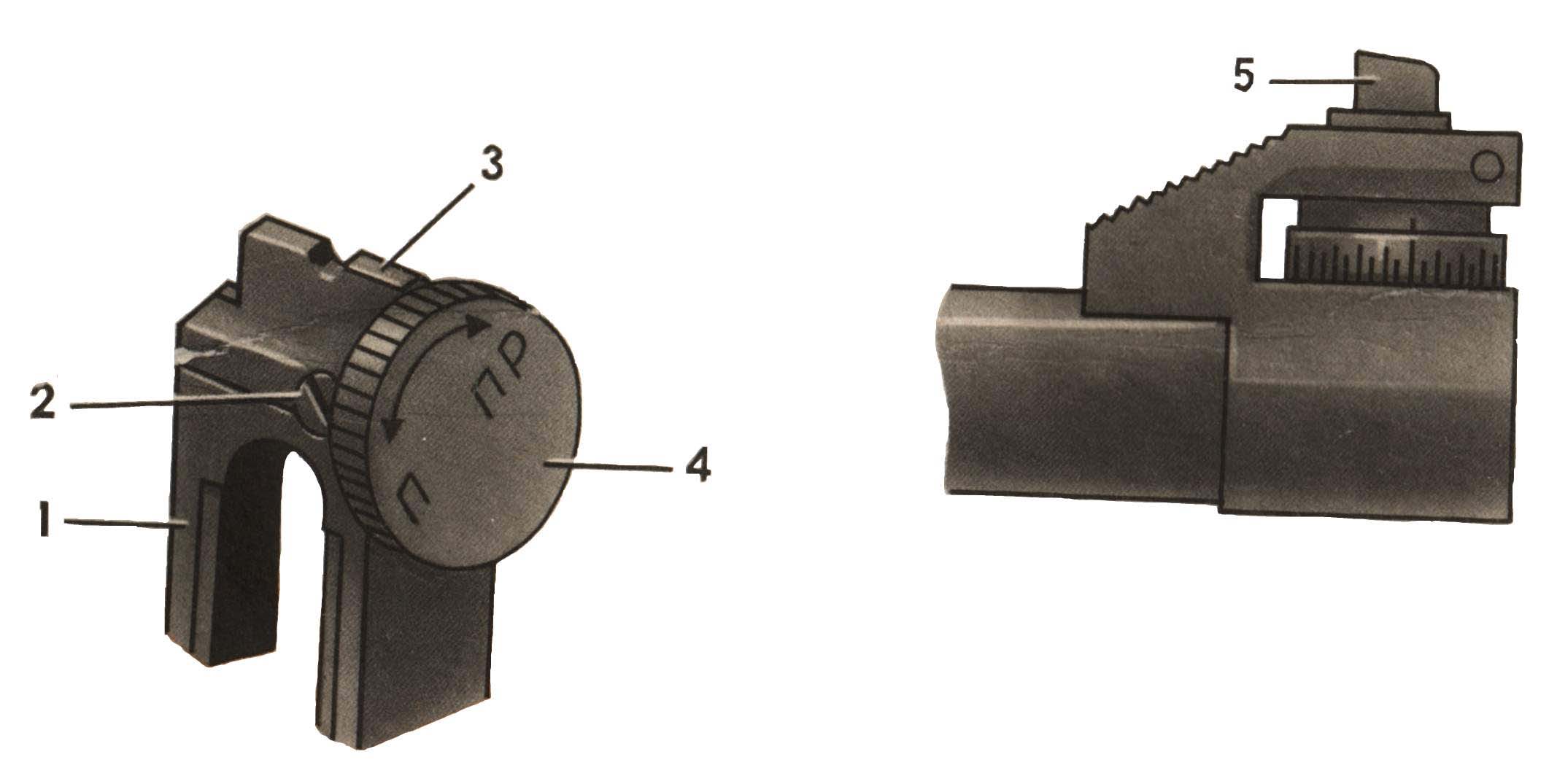

1
– основание;
2
– стопорный винт;
3
– целик;
4
– маховичок;
5
–
мушка
Перемещение
целика (мушки) на один щелчок при повороте
маховичка отклоняет СТП (среднюю точку
попадания) на 12,4 мм при стрельбе на
дистанцию 25 м.
ЗАТВОР
служит для подачи патрона из магазина
в патронник, запирания канала при
выстреле, удержания гильзы (извлечения
патрона) и постановки курка на боевой
взвод. Состоит из остова с досылателем
и боковых стенок. В передней части -
прорезь для замыкателя, справа - паз
для выбрасывателя и гнездо для пружины
и гнетка выбрасывателя, внутри - канал
для помещения ударника с пружиной.
ВЫБРАСЫВАТЕЛЬ
служит для удержания гильзы (патрона)
в чашечке затвора до встречи с отражателем.
Он имеет зацеп, который удерживает
гильзу (патрон) за закраину гильзы. Под
действием пружины и гнетка выбрасывателя
зацеп выбрасывателя все время наклонен
к чашечке затвора.

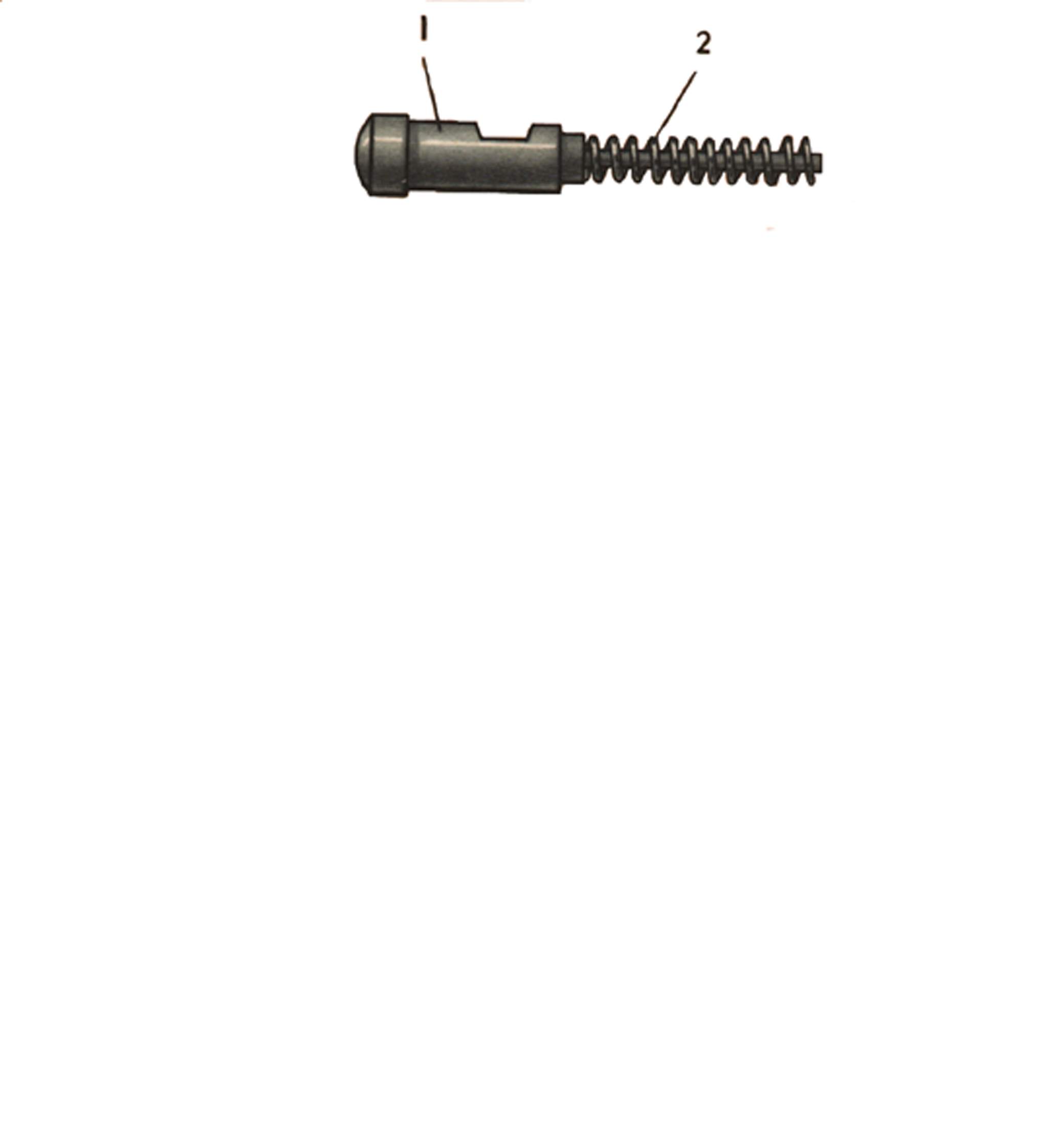

УДАРНИК
(фото 5) служит для разбития капсюля.
Фиксация ударника в канале затвора
осуществляется посредством штифта и
выреза в ударнике. Возвращение ударника
в заднее положение после действия на
него курка осуществляется за счет
пружины ударника.
1
– ударник
2
– пружина ударника
ВОЗВРАТНЫЙ
МЕХАНИЗМ (фото 6) служит для возвращения
затвора в переднее положение,
обеспечивающее запирание канала ствола.
Он состоит из штока (направляющая
возвратной пружины и муфты), возвратной
пружины, муфты и головки штока.
Находится
в рамке и соединяется с затвором при
помощи замыкателя.

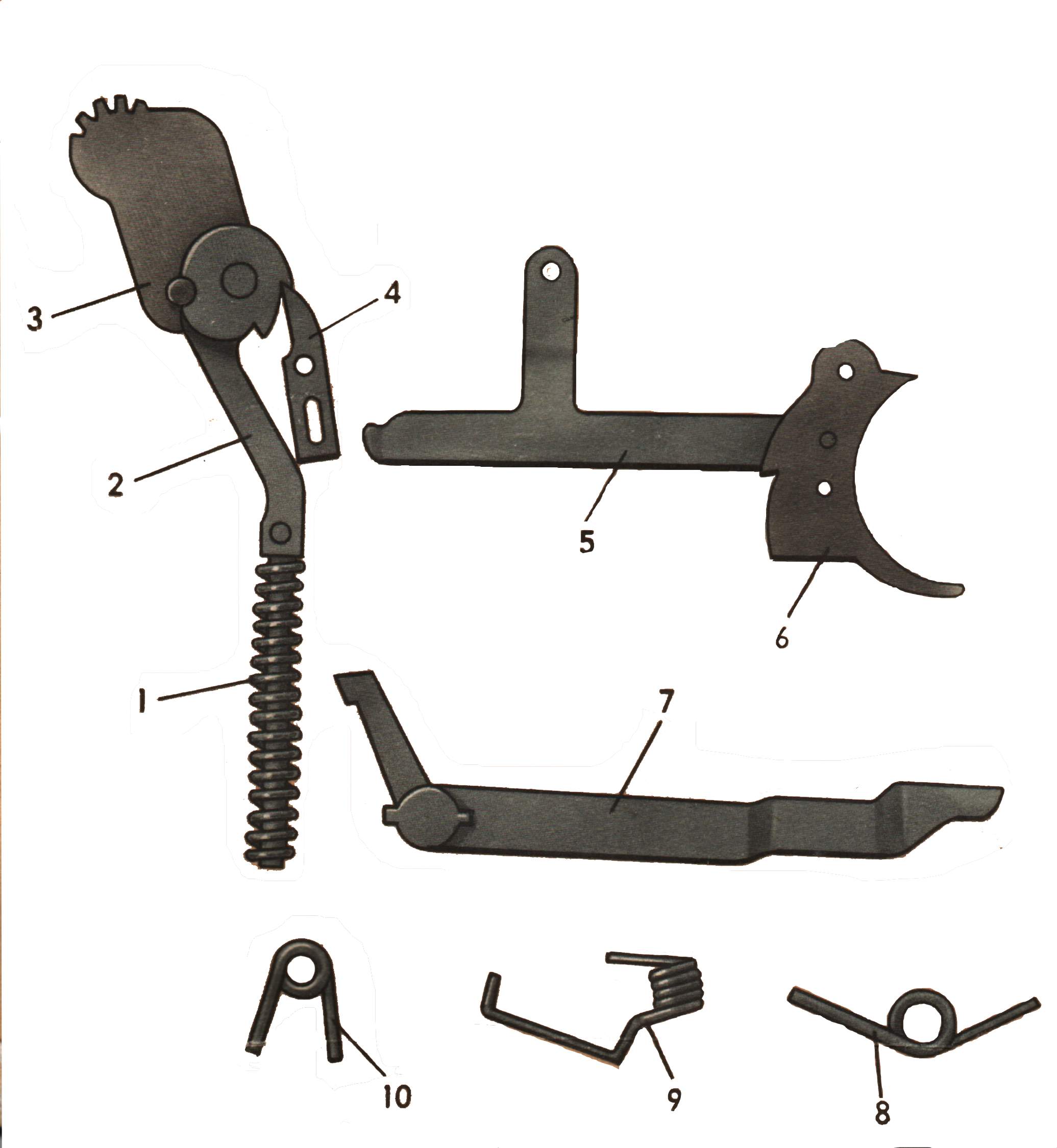

УДАРНО-СПУСКОВОЙ
МЕХАНИЗМ (фото 7) служит для спуска курка
с боевого взвода, нанесения удара по
ударнику, предотвращения выстрелов
при незапертом канале ствола и для
постановки пистолета на предохранитель.
1
– боевая пружина
2
– тяга курка
3
– курок
4
– шептало
5
– спусковая тяга
6
– спусковой крючок
7
– предохранитель
8
– пружина спускового крючка
9
– пружина спусковой тяги
10
– пружина шептала
Ударно-спусковой
механизм состоит:
Боевой
пружины 1,
предназначенной для приведения в
действие курка;
Тяги
курка 2,
предназначенной для направления и
передачи усилий от боевой пружины к
курку;
Курка
3,
предназначенного для нанесения удара
по ударнику. В верхней части курок имеет
головку с насечкой для взведения, в
нижней - зуб боевого и зуб предохранительного
взвода;
Шептала
4
с осью и пружиной
10,
предназначенного для удержания курка
на боевом и предохранительном взводе;
Спусковой
тяги 5
с
разобщителем и пружиной 9,
предназначенной для спуска курка с
боевого взвода. Верхняя часть спусковой
тяги имеет разобщающий выступ
(разобщитель), при помощи которого при
движении затвора спусковая тяга
опускается вниз и расцепляется с
шепталом. Расцепление будет происходить
до тех пор, пока затвор не займет крайнего
переднего положения, и разобщающий
выступ не поместится в выеме для
разобщающего выступа, расположенного
внутри затвора с правой стороны. Это
исключает производство выстрела при
незапертом канале ствола;
Спускового
крючка 6 с пружиной 8,
воздействуя на который стрелок производит
выстрел;
Предохранителя
7,
предназначенного для обеспечения
безопасности обращения с пистолетом.
МАГАЗИН
служит для помещения десяти патронов.
Он состоит из корпуса, подавателя,
пружины подавателя и крышки.
Принадлежности:
-запасной
магазин;
-балансирные
грузы (200 гр-1 шт.,100 гр-3 шт.);
-опорный
гриб;
-дульный
тормоз-компенсатор;
-отвертка;
-масленка;
-шомпол;
-выколотка;
-калиброметр;
-футляр.
Малокалиберный
патрон состоит из пули, гильзы, порохового
заряда и ударного состава (фото 8). По
системе воспламенения малокалиберный
патрон является патроном бокового
огня, так как пороховой заряд воспламеняется
при ударе бойка не по специальному
капсюлю, а по закраине гильзы, в которой
находится впрессованный ударный состав.
При
стрельбе из малокалиберного оружия
находят применение валовые и целевые
патроны, а также пистолетные короткие.
5,6-мм
ВАЛОВЫЕ ПАТРОНЫ КОЛЬЦЕВОГО ВОСПЛАМЕНЕНИЯ
(БОКОВОГО ОГНЯ) обладают хорошей
кучностью боя, вполне удовлетворительной
для проведения начальной подготовки
стрелка и тренировочной стрельбы;
лучшие партии валовых патронов дают
рассеивание пуль при стрельбе из
малокалиберной винтовки на 50 м в пределах
30-35 мм. Эта категория патронов отличается
простотой изготовления, а следовательно,
невысокой стоимостью, что и предопределяет
их массовый выпуск и широкое
распространение.
5,6-мм
ЦЕЛЕВЫЕ ПАТРОНЫ КОЛЬЦЕВОГО ВОСПЛАМЕНЕНИЯ
(БОКОВОГО ОГНЯ) (фото 8) обладают высокой
точностью боя; они предназначены для
крупных спортивных выступлений. Лучшие
партии целевых патронов дают рассеивание
пуль при стрельбе из малокалиберных
винтовок на 50 м в пределах 13-18 мм.
Целевые
малокалиберные патроны выпускаются
отдельными партиями, несколько
отличающимися друг от друга, что
позволяет стрелку подбирать к стволу
оружия те патроны, которые в наибольшей
мере к нему подходят, обеспечивая
наилучшую кучность боя.
5,6-мм
ПИСТОЛЕТНЫЕ ЦЕЛЕВЫЕ УКОРОЧЕННЫЕ ПАТРОНЫ
КОЛЬЦЕВОГО ВОСПЛАМЕНЕНИЯ (БОКОВОГО
ОГНЯ) (фото 9) применяются только для
скоростной стрельбы по силуэтам. От
обычных малокалиберных патронов они
отличаются укороченной гильзой, более
легкой пулей и уменьшенным пороховым
зарядом. Использование патронов
пониженной мощности заряда дает при
скоростной стрельбе из пистолета
значительные преимущества, так как при
этом оружие меньше смещается под
действием отдачи, что позволяет стрелку
затрачивать меньше времени на выравнивание
мушки в прорези перед очередным
выстрелом. Короткими патронами
рекомендуется стрелять только из
пистолетов с укороченным патронником
(МЦ-1), которые изготовляются специально
под этот патрон.
Характеристики
целевых длинного и пистолетного
укороченного спортивных патронов
бокового
воспламенения:
Обозначение
патрона
5,6
мм целевой длинный (.22
LR)
5,6
мм целевой пистолетный укороченный
Калибр
(мм)
5,6
Тип
пули
Безоболочечная
осаленная с 3-4-мя ведущими поясками
Тип
гильзы
Цилиндрическая,
с расположением капсюльного заряда
в закраине
Длина
патрона (мм)
25,5
18,3-18,8
Длина
гильзы (мм)
15,6
10,3-10,5
Длина
пули (мм)
11,2-12,1
9,8-9,1
Диаметр
пули (мм)
5,7-5,75
5,7-5,75
Вес
патрона (г)
3,5
2,9
Вес
пули (г)
2,6
2,1-2,2
Вес
порохового заряда (г)
0,076
0,038-0,041
Начальная
скорость пули (м/с)
300-340
210-240
Дульная
энергия пули (Дж)
116,5-148,0
47,0-62,8
Разборка
пистолета может быть неполной и полной.
Неполная разборка производится для
чистки, смазки и осмотра пистолета;
полная - при сильном загрязнении,
ремонте, отладке пистолета.
Порядок
неполной разборки:

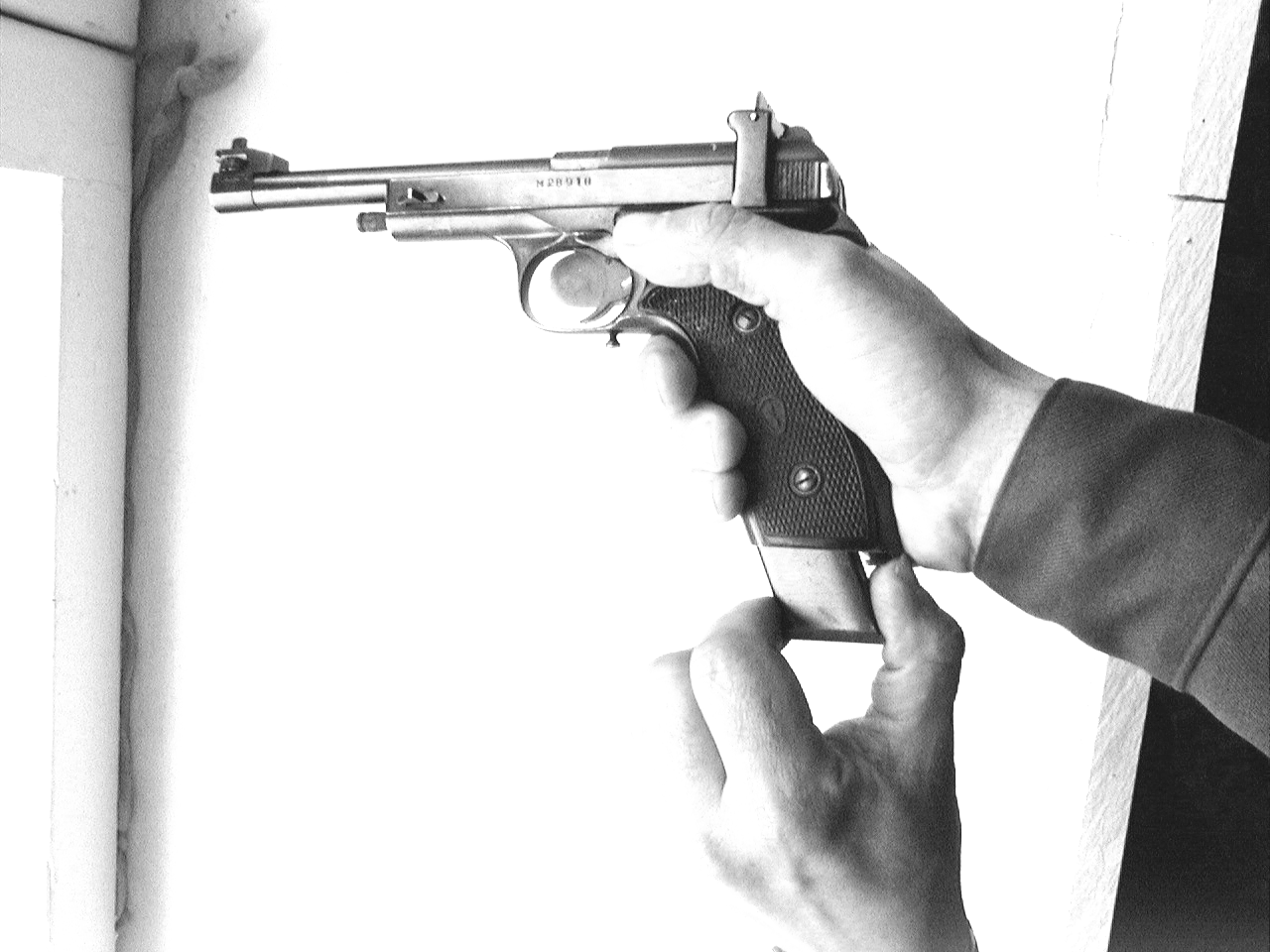

1.
Извлечь магазин из основания рукоятки
(фото 10). Удерживая пистолет за рукоятку
правой рукой, большим пальцем левой
руки отвести защелку магазина назад
до отказа, одновременно оттягивая
указательным пальцем левой руки
выступающую часть крышки магазина,
извлечь магазин из основания рукоятки.
Проверить,
нет ли в патроннике патрона, для чего
отвести левой рукой затвор в заднее
положение и осмотреть патронник.
2.
Отделить возвратный механизм, для чего:

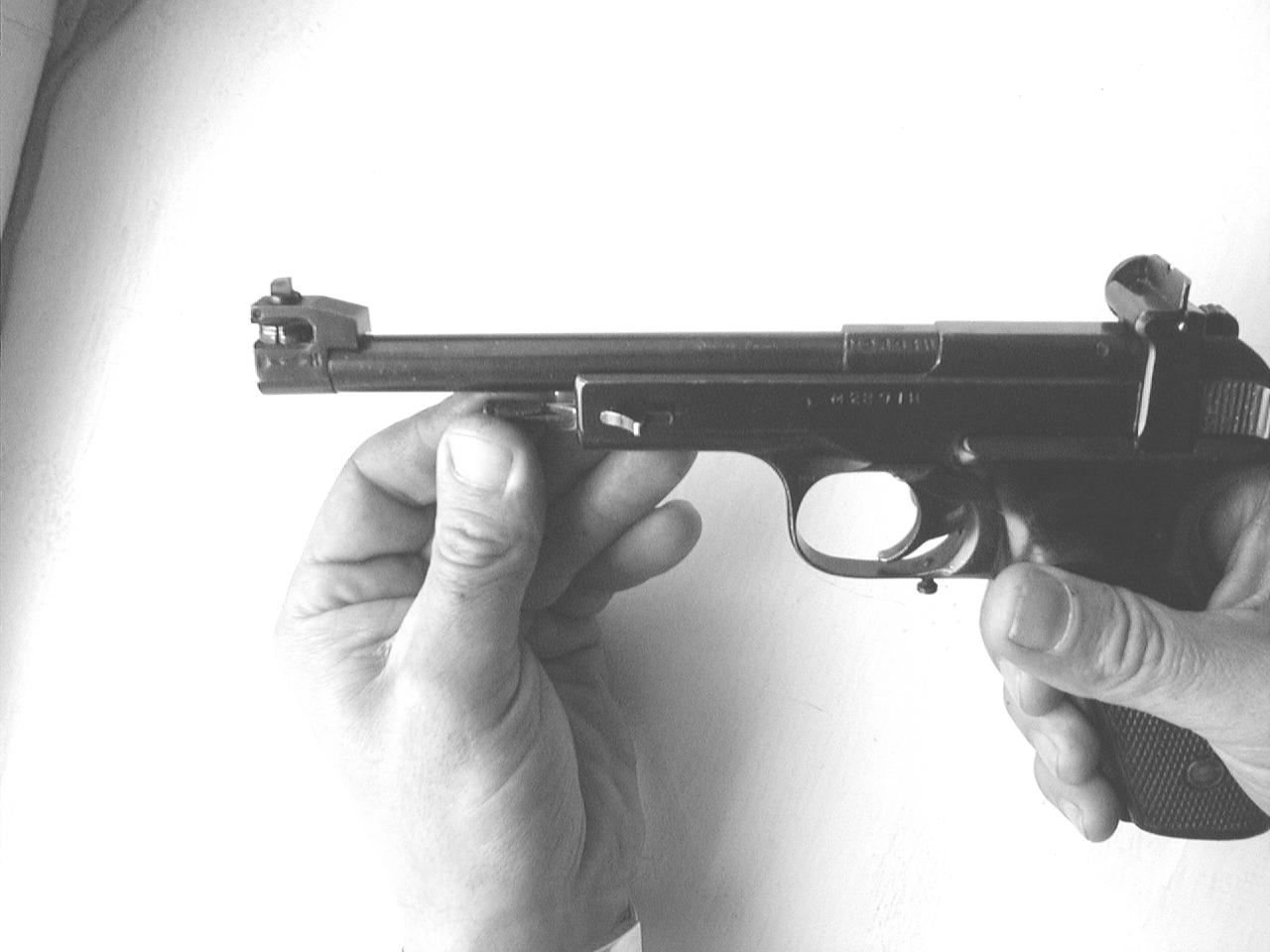

Удерживая
головку штока возвратного механизма
оттянуть ее вперед, повернуть на 90
градусов и зафиксировать в этом положении
(фото 11).

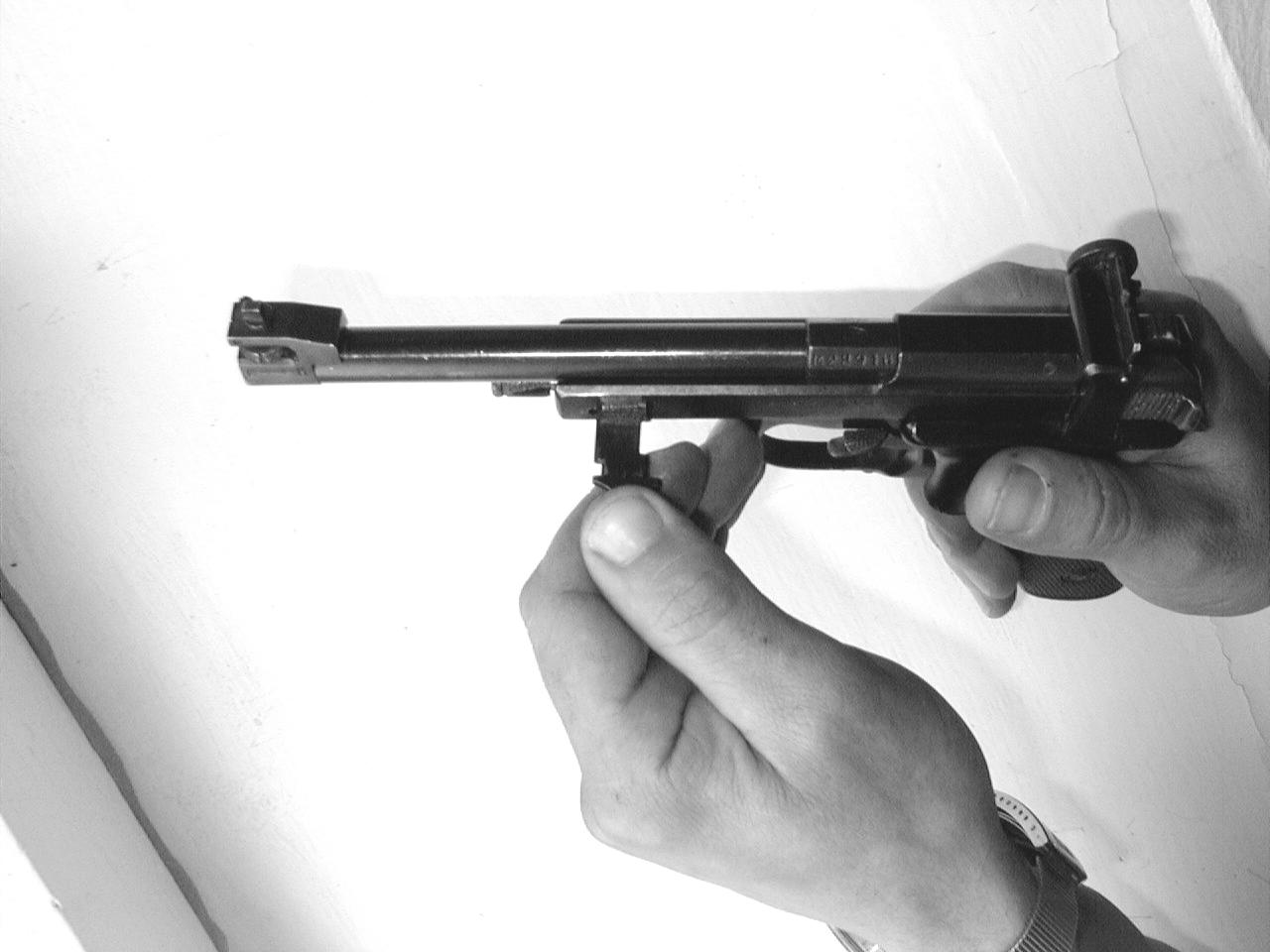

Отделить
замыкатель, потянув за его выступающую
часть с левой стороны наружу (фото 12).
И
отделить возвратный механизм, потянув
его за головку штока вперед (фото 13).

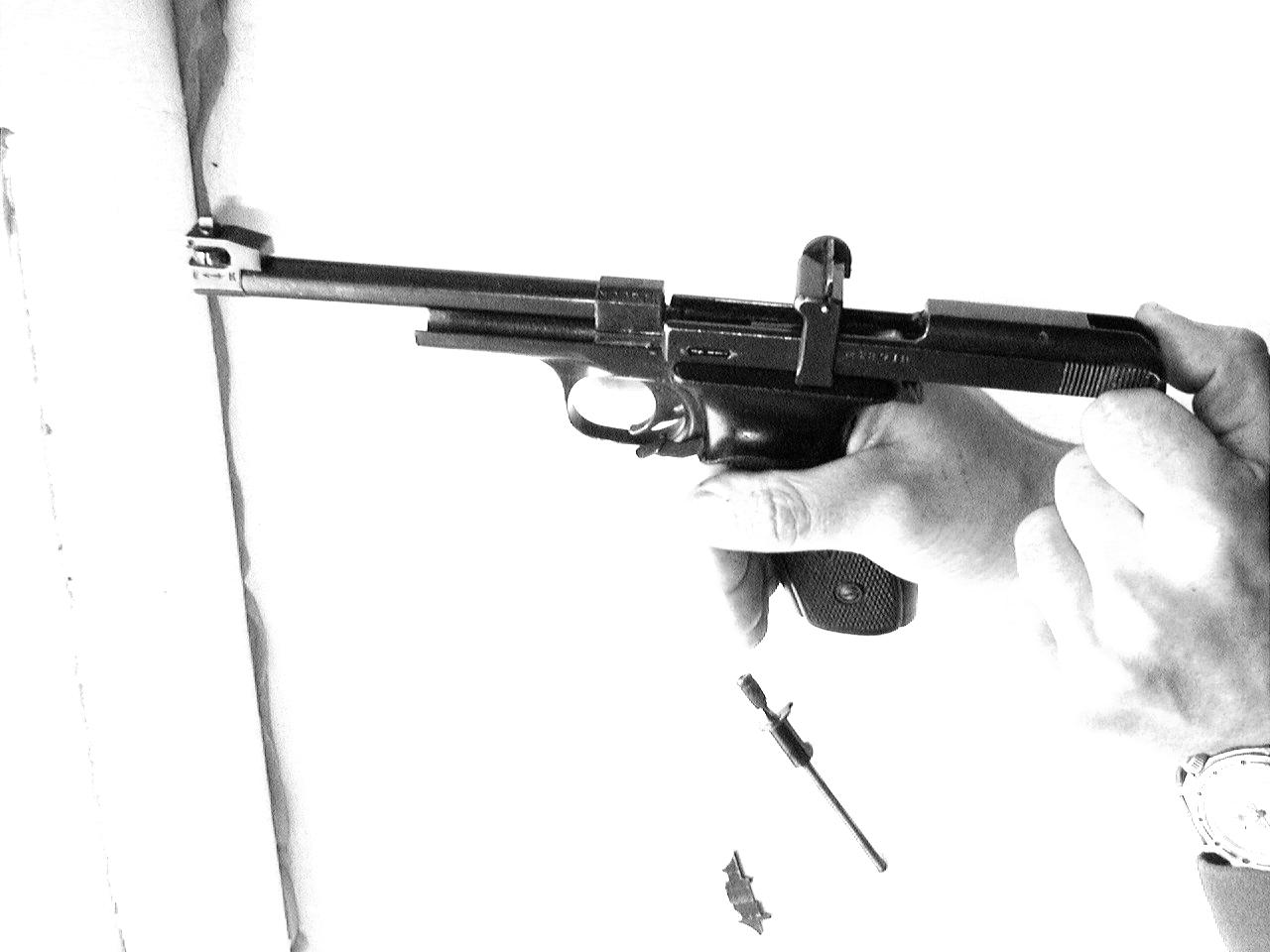

3.
Отделить затвор, для чего:
Большим
пальцем левой руки взвести курок,
включить предохранитель (опустить
флажок вниз) и отводя затвор левой рукой
назад отделить его (фото 14).
Сборку
после неполной разборки производить
в обратном порядке.
СВЕДЕНИЯ
О МАТЕРИАЛАХ:
Смазочные
материалы предназначены для обеспечения
работы механизмов оружия, а также для
защиты металлических деталей от коррозии
при использовании и хранении оружия.
По
физическому состоянию смазочные
материалы подразделяются на жидкие
масла и консистентные смазки.
Масла
- смазочные
материалы на натуральной растительной,
минеральной или синтетической основе,
которые при комнатной температуре
имеют живую консистенцию и применяются
для снижения потерь на работу трения,
охлаждения и т. д.
Смазки
(консистентные смазки) - смазочные
материалы - представляют собой масла,
загущенные специальными загустителями
и имеющие при комнатной температуре
полутвердую консистенцию.
Защиту
оружия от коррозии маслами и смазками
осуществляют нанесением смазочных
материалов на металлические поверхности
с периодической проверкой качества
смазочного слоя и его защитных свойств.
Жидкая
ружейная смазка
представляет собой жидкую смазку
темно-коричневого цвета и предназначается
для обеспечения нормальной работы
механизмов всех образцов вооружения
стрелкового оружия при температуре до
-50 град., для чистки оружия после стрельбы,
а также для консервации оружия
ингибитированной бумагой УНИ. Жидкая
ружейная смазка имеет характерный
запах керосина.
Ружейная
смазка
представляет собой густую смазку от
светло-коричневого до темно-коричневого
цвета и предназначается для обеспечения
нормальной работы механизмов всех
образцов стрелкового оружия и гранатометов
при температуре выше 5 град.
Бумага
ингибитированная марки УНИ
представляет собой оберточную бумагу,
пропитанную раствором уротропино-нитритного
ингибитора. Она предназначается для
консервации каналов стволов стрелкового
оружия, изготовленных из черных металлов.
Бумага
ингибитированная марки МГБИ-8-40
представляет собой бумагу из сульфатной
небеленой целлюлозы, пропитанную
раствором ингибитора метанитробензоната
гексаметиленамина. Она предназначается
для консервации оружия из цветных
металлов и стали, защищенных гальваническими
или химическими покрытиями. Отличается
от бумаги УНИ тем, что она более тонкая
и, кроме того, имеет волнистую фактуру.
Короткое
льноволокно
(пакля, очищенная от кострики) применяется
для чистки каналов ствола оружия, а
также для обтирания деталей при чистке
оружия.
Обтирочные
материалы
(льняная, хлопчатобумажная и другая
ветошь) служат как заменитель грубой
ветоши и короткого льноволокна при
обтирке оружия и удалении смазки.
Бумага
крепированная влагопорчная КВ-22
предназначается для частичной замены
ветоши, применяемой для чистки и смазки
оружия.
РЧС
- раствор для химической чистки стволов
- приготавливается перед применением,
в его состав входят хромпик (кристаллы
оранжево-коричневого цвета, ядовит) и
углекислый аммоний (белая кристаллическая
соль, имеет запах нашатырного спирта).
Приготавливается
в следующем составе:
-
вода - 1 литр
-
углекислый аммоний - 200 грамм
-
двухромовокислый калий (хромпик) - 3-5
грамм.
Приготавливается
в количестве, необходимом для чистки
оружия (готовый раствор разрешается
хранить не более 7 суток в бутылках,
закупоренных пробкой, в темном прохладном
месте).
Либо
раствор хромпика в нашатырном спирте:
-
хромпик - 2 грамма
-
нашатырный спирт - 100 грамм.
ЧИСКА
И СМАЗКА ПИСТОЛЕТА:
После
стрельбы следует вычистить канал ствола
и другие части пистолета, подвергнутых
воздействию пороховых газов, раствором
РЧС и смазать их ружейной смазкой.
При
чистке канала ствола паклю на протирку
следует наматывать ровным слоем такой
толщины, чтобы он входил в канал ствола
под небольшим нажимом руки. Чистку
ветошью или паклей следует чередовать
с чисткой щетинным ершиком, который
хорошо разрыхляет нагар в углах нарезов.
Очищение
канала ствола от свинца производится
металлическим ершиком из медной или
стальной проволоки.
При
чистке других частей пистолета, имеющих
пазы, вырезы и отверстия, можно применять
деревянные палочки.
Убедившись
в чистоте ствола и других частей
пистолета, их смазывают ружейной смазкой
при помощи ершика или протирки с чистой
ветошью.
Пистолет
представляет собой самозарядное оружие,
в котором подача и досылание патрона
в патронник, запирание канала ствола,
извлечение из патронника и отражение
гильзы осуществляется автоматически.
Принцип
действия автоматики пистолета основан
на принципе использования отдачи
свободного затвора.
Ударно-спусковой
механизм куркового типа, позволяющий
производить стрельбу только после
предварительного взведения курка.
Питание
пистолета патронами производится из
отъемного однорядного магазина.
Сущность
работы пистолета при стрельбе заключается
в следующем.
При
нажатии пальцем на хвост спускового
крючка курок, освобождаясь от шептала,
под действием боевой пружины наносит
удар по ударнику, который разбивает
капсюль патрона. В результате этого
воспламеняется пороховой заряд и
образуется большое количество пороховых
газов. Пуля давлением пороховых газов
выбрасывается из канала ствола. Затвор
под давлением газов, передающихся через
дно гильзы, отходит назад, удерживая
выбрасывателем гильзу и сжимая возвратную
пружину. Гильза при встрече с отражателем
выбрасывается наружу.
Затвор
при отходе в крайнее заднее положение
поворачивает курок назад и ставит его
на боевой взвод. Отойдя назад до отказа,
затвор под действием возвратной пружины
возвращается вперед. При движении
вперед затвор продвигает из магазина
очередной патрон и досылает его в
патронник. Канал ствола заперт свободным
затвором. Пистолет снова готов к
выстрелу. Производство выстрела при
незапертом канале ствола исключает
разобщающий выступ спусковой тяги.
Для
производства следующего выстрела нужно
отпустить спусковой крючок, а затем
снова нажать на него. Так стрельба может
производиться до полного израсходования
патронов в магазине.
Отладка
самозарядного пистолета должна
предусматривать обеспечение безотказной
работы частей и механизмов.
Наиболее
характерными являются следующие
задержки.
Осечка
- затвор в переднем положении, курок
спущен, выстрела нет, при осмотре патрона
на капсюле виден след накола бойка.
Причины:
Неисправность
патрона.
Нечеткий
накол капсюля бойком ударника.
Нечеткий
накол является следствием:
Ослабления
боевой пружины (удар бойка по капсюлю
недостаточно силен, чтобы воспламенить
ударный состав). В случае осадки боевой
пружины ее необходимо заменить новой.
Длина боевой пружины должна быть при
18 витках 40 мм.
Слишком
острой формы бойка. Грани бойка должны
быть без заусенец, достаточно четкими,
иметь ровную поверхность торца, без
закруглений.
При обнаружении дефектов конец бойка
подпиливается тонким надфилем.
Недостаточного
выхода бойка. При малом выходе бойка
необходимо за счет выпиловки паза для
шпильки ударника и опиловки внутренней
торцовой части головки создать условия
для несколько большего выхода ударника
(однако помнить, что отжатый вперед
боек должен быть на уровне передней
плоскости затвора).

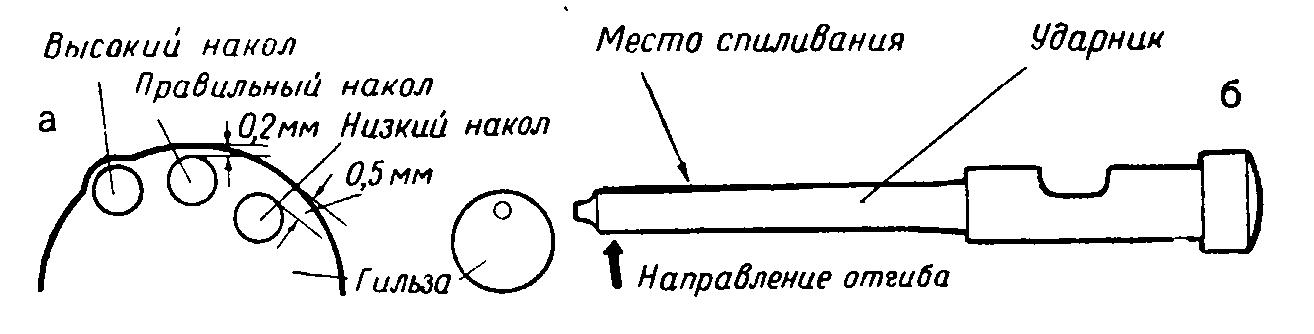

Неправильного
расположения накола капсюля (фото 15).
Является
следствием изгиба ударника (например,
во время тренировки без патрона). В этом
случае изгиб необходимо выправить
медным молотком на свинцовой плите.
В
зависимости от величины
недокрытия спуск курка с боевого взвода
либо возможен, либо исключен.
В
первом случае при спуске курка произойдет
дальнейшее досылание патрона в патронник
при отсутствии выстрела (из-за недостаточно
сильного накола капсюля). Производство
выстрела возможно повторным взведением
и спуском курка.
Во
втором случае спуск курка будет исключен
т.к. разобщающий выступ спусковой тяги
не вошел в выем затвора (обеспечение
конструкцией пистолета безопасности
при стрельбе).
Причины:
Сопровождение
затвора рукой при возвращении его в
переднее положение.
Ослабление
возвратной пружины. Дефект легко
обнаруживается по вялому, неэнергичному
возвращению затвора. Осевшую пружину
нужно заменить. При отсутствии запасной
пружины можно на шток возвратного
механизма надеть шайбу толщиной 5 мм.
Внутреннее отверстие этой шайбы должно
быть по диаметру штока, а наружное
соответствовать наружному диаметру
возвратной пружины.
Загрязнение
торца затвора и патронника нагаром,
осалкой пуль или смазкой. Об этом
необходимо помнить и следить за чистотой
оружия в процессе стрельбы.
Утыкание
патронов в патронник
– затвор остановился в среднем положении
вместе с патроном, не дослав его в
патронник.
Утыкание
патронов в патронник, перекосы или
выскакивания патронов из магазина
происходят от неправильной подгонки
верхних загибов стенок магазина. При
утыкании патрона пулей в нижнюю часть
ствола нужно круглогубцами чуть отогнуть
загибы магазина и, наоборот, при утыканиях
патрона в верхнюю часть пенька ствола
и при выскакивании патрона из магазина
подогнуть загибы немного вниз и внутрь
магазина. В случаях перекоса патрона
в сторону подогнуть направляющие
выступы внутрь магазина (фото 16).
Причины:
1.
Износ, скрошенность зуба выбрасывателя.
2.
Осадка пружины выбрасывателя.
В
обоих случаях – заменить детали
запасными.
3.
Забиты края паза в стволе под выбрасыватель.
В этом случае нужно
зачистить
надфилем дно паза и заусенцы на его
краях.
Ущемление
гильзы затвором
– гильза заклинилась между затвором
и казенным срезом ствола.
Причины:
Неполный
отход затвора в крайнее заднее положение,
что возможно при тугом передвижении
затвора или при стрельбе патронами со
слабым зарядом. В первом случае устранить
причину тугого передвижения затвора,
во втором – использовать патроны с
полноценным зарядом.
Погнутость
отражателя (отражатель расположен в
верхней части рамки пистолета, слева).
Выправляется медным молотком на
стальной плите.
Срыв
курка с боевого взвода.
Причины:
Износ
боевого взвода курка и носика шептала.
Эту неисправность устраняют заправкой
боевого взвода курка и носика шептала,
либо заменой износившихся деталей.
Ослабление
пружины шептала. Устраняется заменой
пружины.
Зажим
спусковой тяги щечкой рукоятки. Щечку
рукоятки, мешающую свободному проходу
тяги, подчищают прямоугольной стамеской.
Курок
не спускается с боевого взвода.
Является
следствием неумелой отладки спускового
механизма.
Спусковой
крючок не возвращается в переднее
положение.
Причины:
Ослабление
пружины спускового крючка. Пружину
необходимо усилить за счет выгиба
верхнего плеча.
Зажим
спусковой тяги щечкой рукоятки (смотри
выше).
Данные
пистолеты в соответствии с Правилами
соревнований по пулевой стрельбе
(введенных в действие с 1 августа 1995
года) подразделяются на следующие:
а)
спортивные (стандартные),
б)
центрального боя (пистолеты и револьверы),
в)
скорострельные,
г)
произвольные.
Это
разделение обусловлено предъявлением
ряда различных требований для каждого
типа пистолетов (кроме общих требований).
Общие
требования, предъявляемые к пистолетам
всех типов
(выдержки из Правил соревнований по
пулевой стрельбе):
а)
Разрешены прицельные приспособления
только открытого типа без защитных
устройств.
б)
Ни одна часть рукоятки пистолета не
должна заходить на руку дальше середины
лучезапястного сустава.
в)
Допускается использование регулируемых
(раздвижных) рукояток.
г)
Габариты пистолета проверяются с
помощью прямоугольного измерительного
ящика, в котором пистолет должен
помещаться целиком вместе с рукояткой.
д)
Натяжение спуска курка измеряется при
вертикальном положении ствола.
е)
Длина прицельной линии измеряется
между обращенной к стрелку поверхностью
прицельной планки и наиболее высокой
точкой мушки.
Специальные
требования:
Спортив-ный
Центрального
боя
Скорост-рельный
Произвольный
Калибр
5,6
мм не
однозарядный
7,62...9,65 не
однозарядный
5,6
мм
5,6
мм однозаряд-ный
Макс.
Габарит
300х150х 50
мм
300х150х50
мм
300х150х 50
мм
Произвольные
Вес,
не более
1400
г
1400
г
1260
г
Произвольный
Натяжение
спуска курка, не менее
1000
г
1360
г
Произвольное
Произвольное
Длина
ствола, не более
153
мм
(ствол
+ патрон-ник)
153
мм
(ствол
+
патронник)
Лимитируется
Измерительным Ящиком
Произвольная
Длина
при-цельной линии, не более
220
мм
220
мм
Лимити-руется
Измерительным Ящиком
Произвольная
Рукоятка
Не
охваты-вает
кисть руки
Не
охватывает кисть руки
Специальная
+ лимитируемая
Измерительным Ящиком
+ соответ-ствие
общим требова-ниям
Специальная
+ соответ-ствие
общим требова-ниям
По
специфике и скоротечности выполнения
упражнения подразделяются следующим
образом.
а)
Стрельба по неподвижной мишени.
б)
Стрельба по неподвижной мишени с
ограниченным временем на серию.
в)
Стрельба по появляющейся мишени.
г)
Стрельба по неподвижной мишени с
ограниченным временем на серию и
появляющейся мишени.
д)
Стрельба по 5 появляющимся мишеням.
1.
Все участники должны знать и строго
выполнять требования правил безопасности
при обращении с оружием и патронами.
2.
Вне линии огня любое оружие должно
находиться в чехле, футляре или коробке
(ящике).
3.
Вынимать оружие из чехла, футляра и
т.д. можно только на линии огня, причем
винтовки можно вынимать только после
вызова участников на линию огня, а
пистолеты - только после команды
“Приготовиться”.
4.
Разрешено использовать только исправное
оружие, исключающее самопроизвольные
выстрелы.
5.
Заряжать оружие (и снаряжать магазин
пистолета в стрельбе на 25 м) разрешено
только на отведенной стрелку огневой
позиции и только после того, как подана
команда “Заряжай”.
6.
Винтовку (даже если у нее есть магазин)
можно заряжать только одним патроном.
Пистолет (револьвер) в стрельбе на 25 м
можно заряжать не более чем 5 патронами.
7.
При выполнении упражнения и во время
тренировки стрелок может положить
оружие (выпустив его из рук) только
после того, как вынуты патроны и магазин.
При этом затворы винтовок и произвольных
пистолетов должны оставаться открытыми,
а у пневматического оружия должен быть
отведен рычаг взводителя и (или) открыт
пулеприемник.
8.
Запрещено прикасаться к оружию и к
магазину пистолета, когда в зоне стрельбы
находятся люди.
9.
Если в зоне стрельбы внезапно появились
люди, животные или создалась опасная
обстановка, судья линии огня обязан
немедленно прервать стрельбу, подав
команды “Стоп”, и “Разряжай”.
10.
Сделав в упражнении последний выстрел
(или после того, как поданы команды
“Стоп”, “Разряжай”), стрелок должен
немедленно разрядить оружие и, не
оставляя своей огневой позиции,
предъявить судье линии огня оружие с
открытым затвором, чтобы тот убедился,
что оно разряжено.
11.
При выполнении упражнения и во время
тренировки запрещено наводить даже
незаряженное оружие куда-либо, кроме
зоны стрельбы. Если стрелок положил
оружие, оно должно быть направлено в
сторону мишени (разряженная винтовка
может быть поставлена в пирамиду).
12.
Категорически запрещены намеренные
выстрелы по рамам и номерам щитов,
ветровым флажкам и т.д.
13.
Запрещено брать оружие другого стрелка
(или касаться его оружия) без разрешения
этого стрелка. Без разрешения стрелка
(но в его присутствии) его оружие может
брать только судья линии огня и судья
по контролю оружия.
14.
Оружие и патроны запрещено оставлять
без присмотра.
15.
Тренировка без патрона (холостая
стрельба) может проводиться только на
линии огня или в специально отведенных
для этого местах.
Для
оперативных работников правоохранительных
органов и специальных служб ижевское
объединение “Ижмаш” в начале 90-х годов
создало малогабаритный 5,45 мм пистолет
“Дрель” (фото 17 слева). Пистолет создан
под пистолетный патрон ПСМ (5,45 х 18) на
основе пистолета Марголина, от которого
его отличают, кроме боеприпаса,
укороченный ствол, простейшие прицельные
приспособления, отсутствие ряда
специальных приспособлений и упрощенная
форма “щечек” рукоятки.
Автоматика
действует на основе отдачи свободного
затвора. Ударный механизм - курковый,
с открытым курком. Спусковой механизм
включает спусковой крючок, шарнирно
связанный со спусковой тягой,
поворачивающей подпружиненное шептало.
Выступ тяги служит для разобщения ее
с шепталом затвором при его движении
назад. Связь спусковой тяги с шепталом
восстанавливается после возвращения
затвора в крайнее переднее положение.
что исключает выстрел при незапертом
канале ствола.
Защитой
от случайного выстрела служит
предохранительный взвод на курке, при
постановке на который происходит
взаимная блокировка курка и шептала.
Стрельба после этого самовзводом
невозможна - чтобы продолжить стрельбу,
необходимо взвести курок.
Рукоятка
пистолета имеет наклон 111 градусов и
фигурные щечки, обеспечивающие удобное
удержание оружия.
Постоянный
прицел состоит из неподвижных целика
(расположен на затворе) и мушки (на
стволе).
По
той же схеме одновременно разработан
5,6 мм пистолет “Марго” (сокращение от
“Марголин”) под спортивный длинный
патрон (.22 LR) - для гражданского применения
(фото 17 справа). Сравнительно невысокая
стоимость, хорошая кучность, высокое
останавливающее действие мягкой
безоболочечной пули при малой ее
пробивной способности делают спортивный
патрон удобным для гражданского оружия
самообороны. За рубежом спортивные
патроны уже давно и широко используются
для гражданского оружия, например, в
“карманных” пистолетах “Инвер-Джонсон”
ТР-22, “Вальтер” ТРН, “Беретта” мод.21.
В пистолете “Марго” имеется возможность
регулировки усилия спуска от 1 до 2,5 кг.
К
недостаткам “Дрели” и “Марго”
(“Марго-Байкал”) необходимо отнести
отсутствие “самовзвода” и специальных
предохранителей. Недостаточная
“зализанность” внешних форм, большая
длина и широкая рукоятка не способствуют
скрытому ношению пистолетов, к которому
“обязывает” их калибр.
Характеристики пистолетов “Дрель” и
“Марго”:
“Дрель”
“Марго”
Патрон
5,45х18
22
LR
Калибр
(мм)
5,45
5,6
Вес
оружия (кг)
без
патронов
0,56
0,8
со
снаряженным магазином
0,61
0,83
Длина
оружия (мм)
190
203
Ширина
оружия (мм)
35
38
Высота
оружия (мм)
130
Число
нарезов
4
Система
автоматики
Отдача свободного
затвора
Режимы
огня
Одиночный
Прицельная
дальность (м)
50
Емкость
магазина (патр.)
10
7
1.
Федеральный закон РФ “Об оружии”.
1996.
2.
Наставления по стрелковому делу. Москва.
В/И, 1985.
3.
Основы устройства и эксплуатации
стрелкового оружия и гранатометов.
Москва. В/И, 1978.
4.
Пулевая стрельба. Правила соревнований.
Москва: 1995.
5.
А. Данилов. Современное спортивное
оружие и его отладка. Москва. Издательство
ДОСААФ, 1964.
6.
И.П. Пастухов, С.Е. Плотников. Рассказы
о стрелковом оружии. Москва. Издательсво
ДОСААФ, 1983.
7.
А.А. Юрьев. Спортивная стрельба. Москва.
Издательство “Физкультура и спорт”,
1962.
39Нижегородская академия мвд России пистолет марголина
Учебно-справочное пособие
Содержание
Введение
Назначение и тактико - технические характеристики пистолета марголина
Фото 1
Основные части и механизмы и их назначение
Фото 3
Фото 4
Фото 5
1
– шток; 2
– пружина;
3
– муфта;
4
– замыкатель стволаФото 6
Фото 7 Обозначения на фото 7
Устройство малокалиберного патрона
Фото 8
Фото 9
Разборка, сборка пистолета
Фото 10
Фото 11
Фото 12
Фото 13
Фото 14
Чистка и смазка
Устройство и принцип работы
Отладка пистолета
Задержка – это отказ, вынужденная остановка в стрельбе, вызванная неисправностью оружия или патрона, неумелым обращением с оружием.
Фото 15 Недокрытие патрона затвором – затвор не дошел до крайнего переднего положения.
Неизвлечение гильзы или патрона из патронника.
Типы огнестрельных пистолетов для выполнения стрелковых упражнений в пулевой стрельбе
Меры безопасности при проведении соревнований по пулевой стрельбе
Пистолеты “дрель” и “марго”
Фото 17
Литература
1
38
2
37
3
36
4
35
5
34
Пистолет под
длинный патрон для стрельбы по
круглой и
фигурной
мишени
Пистолет под
укороченный патрон для стрельбы по
пяти фигурным мишеням
6
33
1
5
3
2
6
Фото 2
7
32
8
31
9
30
«Марго»
«Дрель»
10
29
11
28
Разобщитель
12
27
13
26
14
25
15
24
Фото 16
16
23
17
22
18
21
19
20
40
51
41
50
42
49
43
48
44
47
45
46
