Цель работы:

Изучить методику оценки уровней напряжения в сети и способы их улучшения на суточном интервале времени.

Порядок выполнения работы:

  1. Подготовка установки к работе:

    1. включают питание установки и трансформатор Т4, отключают Т3, включают обобщённую нагрузку на шинах 10 кВ S1, включают СД, отключают конденсаторные батареи БК1, БК2 и БК3 и фильтрокомпенсирующее устройство ФКУ;

    2. переключатель анцапф трансформатора Т2 и переключатель ПБВ трансформатора Т4 устанавливают в нулевое положение;

    3. переключатель задания уровня напряжения в сети 110 кВ устанавливают в положение, указанное преподавателем.

  2. Запускают установку нажатием кнопки «Пуск» и производят регистрацию графиков u(t) на шинах 10 кВ ГПП и на шинах 380/220 В цеховой ТП на суточном цикле времени с помощью щитовых приборов (табл. 1).

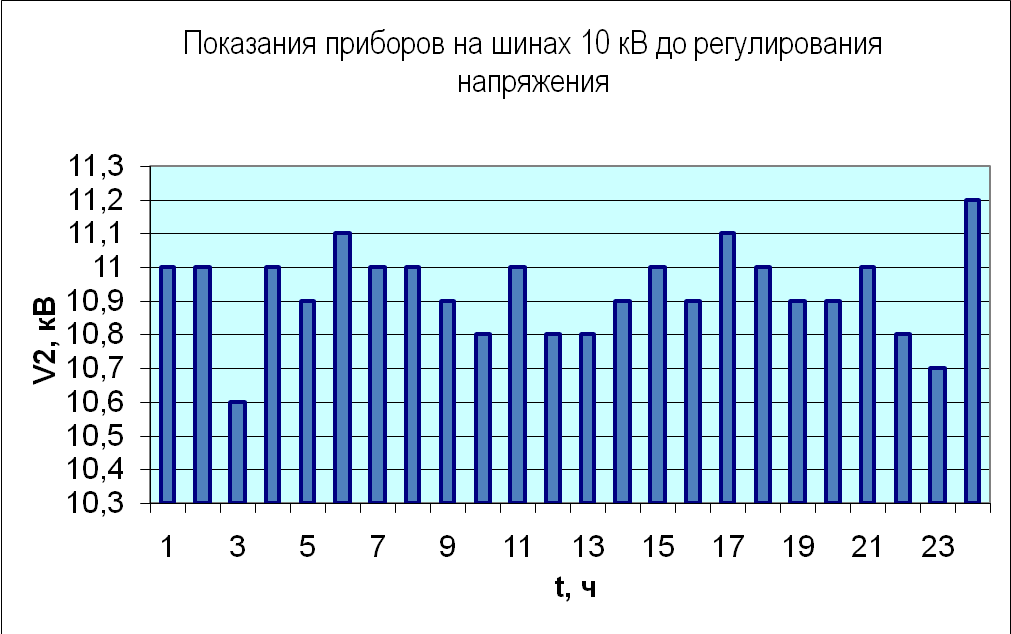

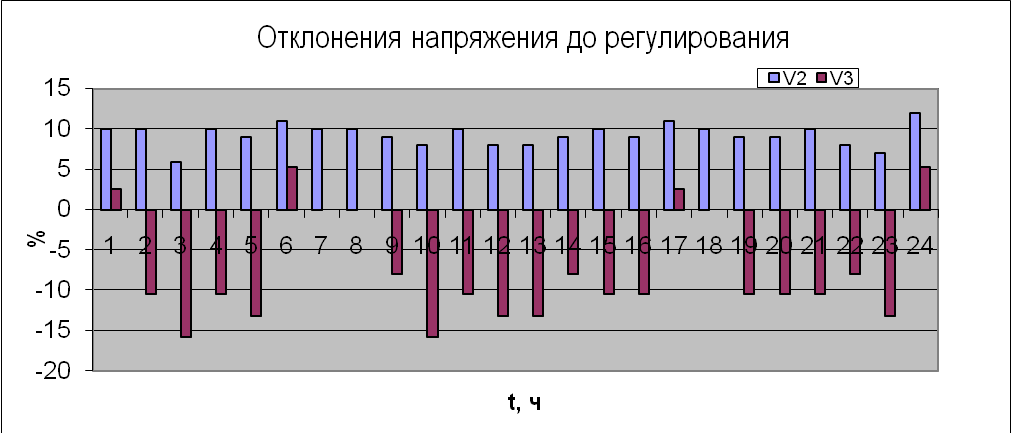

  3. Обрабатывают результаты измерений и строят графики V(t) для шин 10 кВ ГПП и для шин 380/220 В цеховой ТП (рис. 1, 2, 5).

  4. Анализируют полученные результаты, определяют оптимальную ступень ПБВ трансформатора Т4 и разрабатывают график переключения анцапф РПН трансформатора Т2. При этом возможность регулирования напряжения с помощью КБ в данной работе не учитывают.

  5. Устанавливают переключателем, расположенным на лицевой панели, необходимую ступень ПБВ трансформатора Т4.

  6. Запускают установку и проводят регистрацию напряжений на суточном цикле аналогично п.2, устанавливая анцапф РПН трансформатора Т2 в нужное положение (табл. 1).

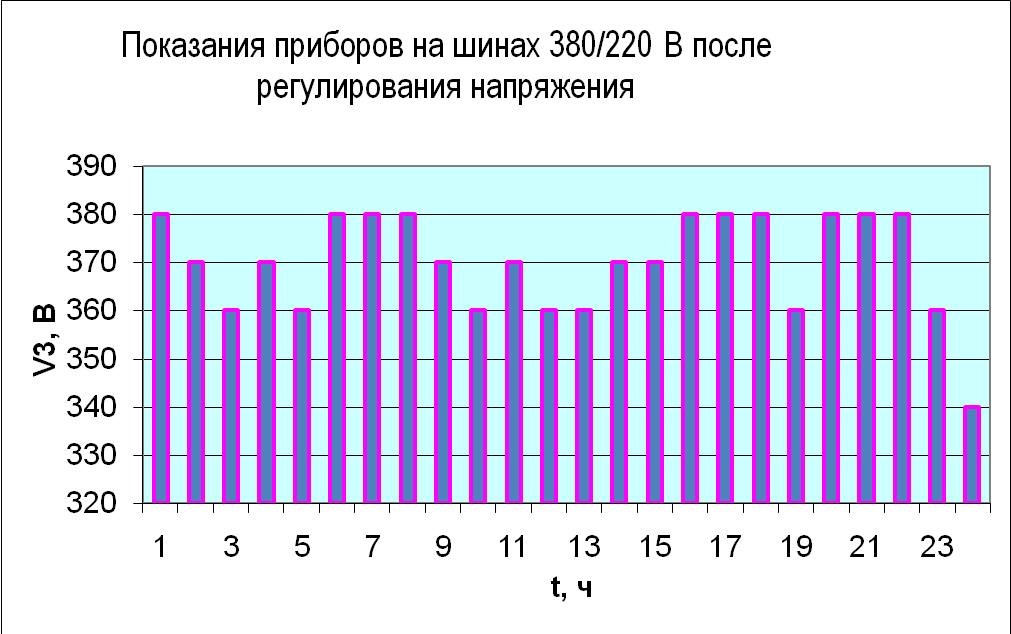

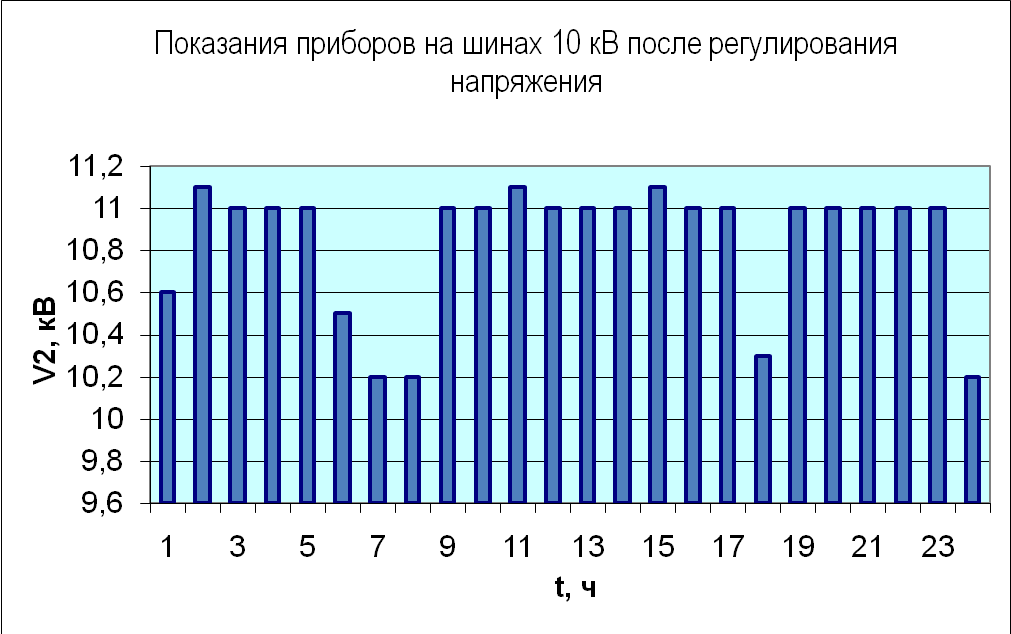

  7. Обрабатывают результаты измерений в соответствии с п.3 и оценивают соответствие напряжения в моделируемой сети требованиям ГОСТ (рис. 3, 4, 6).

Таблица 1 – Исследование и регулирование уровней напряжения в промышленных сетях

Часы

Показания приборов до регулирования

Отклонения напряжения до регулирования, %

Уставки трансформаторов, %

Показания приборов после регулирования

Отклонения напряжения после регулирования, %

V2, кВ

V3, В

V2

V3

РПН

ПБВ

V2, кВ

V3, В

V2

V3

1

11

390

10

2,6

-5

+5

10,6

380

6

0

2

11

340

10

-10,5

5

11,1

370

11

-2,6

3

10,6

320

6

-15,8

5

11

360

10

-5,2

4

11

340

10

-10,5

5

11

370

10

-2,6

5

10,9

330

9

-13,2

5

11

360

10

-5,2

6

11,1

400

11

5,26

-5

10,5

380

5

0

7

11

380

10

0

-5

10,2

380

2

0

8

11

380

10

0

2,5

10,2

380

2

0

9

10,9

350

9

-7,9

5

11

370

10

-2,6

10

10,8

320

8

-15,8

5

11

360

10

-5,2

11

11

340

10

-10,5

5

11,1

370

11

-2,6

12

10,8

330

8

-13,2

5

11

360

10

-5,2

13

10,8

330

8

-13,2

5

11

360

10

-5,2

14

10,9

350

9

-7,9

2,5

11

370

10

-2,6

15

11

340

10

-10,5

5

11,1

370

11

-2,6

16

10,9

340

9

-10,5

5

11

380

10

0

17

11,1

390

11

2,6

-5

11

380

10

0

18

11

380

10

0

-5

10,3

380

3

0

19

10,9

340

9

-10,5

5

11

360

10

-5,2

20

10,9

340

9

-10,5

5

11

380

10

0

21

11

340

10

-10,5

5

11

380

10

0

22

10,8

350

8

-7,9

2,5

11

380

10

0

23

10,7

330

7

-13,2

5

11

360

10

-5,2

24

11,2

400

12

5,26

-5

10,2

340

2

-10,5

Рисунок 1

Рисунок 2

Рисунок 3

Рисунок 4

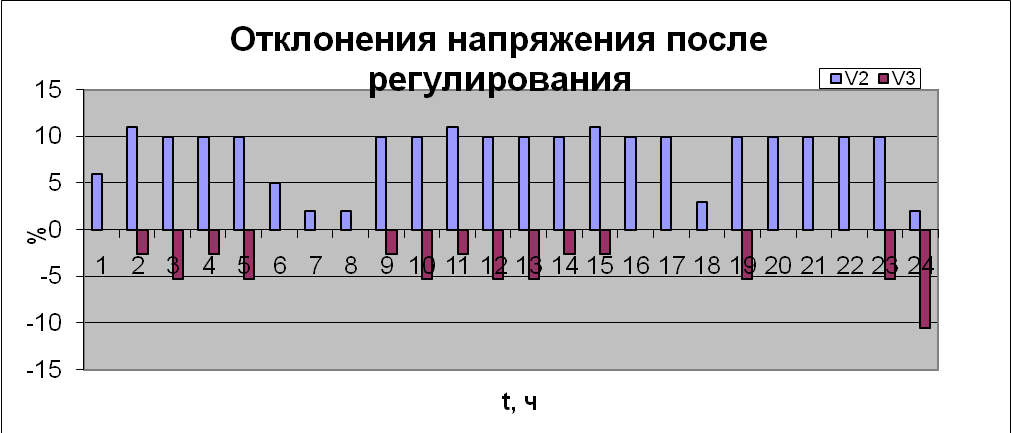

  1. По полученным в п.7 результатам строят для режимов максимальных нагрузок диаграммы отклонений напряжения для моделируемой сети.

Рисунок 5

Рисунок 6

Как видно по вышеприведённым данным, достижение оптимального качества напряжения в промышленных электросетях вполне осуществимо с помощью устройств регулирования напряжения под нагрузкой и переключения без возбуждения.

Контрольные вопросы

  1. Дать определение отклонения напряжения

Отклонение напряжения представляет собой разность между фактическим и номинальным значениями напряжения.

.

Обычно отклонения напряжения выражаются в процентах от номинального напряжения:

.

  1. Какие допускаются отклонения напряжения в промышленных электросетях по гост 13109-97 и почему?

На выводах электроприемников нормально допустимое отклонение напряжения не должно превышать значения ±5% и предельно допустимое значение ±10%.

  1. Как зависит работа различных электроприёмников от величины напряжения в сети?

Изменения напряжения в сети всегда имеют место из-за включения и отключения электроприемников, изменения их нагрузки и ряда других факторов. Отклонение напряжения, особенно его снижение, на зажимах асинхронных двигателей сверх допустимых значений приводит к:

- увеличению потерь активной мощности, увеличению току статора и повышенному нагреву двигателя. При снижении напряжения на 10%, ток статора увеличивается на 10%, а нагрев увеличивается на 5-6%, что приводит к сокращению срока службы двигателей;

- увеличению потерь реактивной мощности (на каждый процент повышения напряжения потери реактивной мощности увеличиваются на 3-5%);

- изменению вращающего момента и скорости вращения. Приближенно считают, что вращающий момент двигателя пропорционален квадрату напряжения на его зажимах. Поэтому при снижении напряжения уменьшается вращающий момент и снижается частота вращения двигателя вплоть до его опрокидывания, так как увеличивается его скольжение s.

Зависимость частоты вращения ротора двигателя от напряжения можно выразить формулой:

(1.11)

где - синхронная частота вращения;

- коэффициент загрузки;

и - номинальные значения напряжения и скольжения соответственно.

Влияние отклонения напряжения на работу синхронных двигателей во многом аналогично влиянию на работу АД, но имеет и свои особенности.

Отклонение напряжения влияет и на работу электротермических установок (ДСП, РТП, печи сопротивления, индукционные установки). Снижение напряжения на них сверх допустимых значений приводит к снижению мощности и производительности установок, увеличению длительности техпроцесса и даже к браку продукции. В печах сопротивления количество теплоты Q, выделяемой при прохождении тока, пропорционально квадрату тока, т.е.

а ,

отсюда .

Следовательно, между снижением напряжения и уменьшением количества теплоты существует квадратичная зависимость. Для многих электротермических процессов снижение напряжения более чем на 8-10% приводит к браку продукции и невозможности проведения техпроцесса.

Наиболее чувствительны к отклонению напряжения осветительные установки с лампами накаливания. При снижении напряжения в электрической сети резко падает освещенность. На каждый процент понижения напряжения световой поток ламп накаливания уменьшается приблизительно на 3,6%. Снижение освещенности приводит к снижению производительности труда, и ухудшаются условия безопасности труда.
