Федеральное агентство по образованию

ФГБОУ СПО Барнаульский строительный колледж

Специальность 270301 Архитектура

Е.Г. Дьячкова разработка и вычерчивание схемы расположения элементов ленточного сборного фундамента

МЕТОДИЧЕСКАЯ ИНСТРУКЦИЯ

к практической работе

по дисциплине

«Конструкции зданий и сооружений с элементами статики»

Барнаул 2011

Е.Г. Дьячкова. РАЗРАБОТКА И ВЫЧЕРЧИВАНИЕ СХЕМЫ РАСПОЛОЖЕНИЯ ЭЛЕМЕНТОВ ЛЕНТОЧНОГО СБОРНОГО ФУНДАМЕНТА. Методическая инструкция к практической работе по дисциплине «Конструкции зданий и сооружений с элементами статики». ФГБОУ СПО Барнаульский строительный колледж. – Барнаул, 2011 – 38с.

В методической инструкции изложена последовательность разработки и вычерчивания схемы расположения элементов сборного железобетонного ленточного фундамента; отражены требования к оформлению практической работы. В приложении представлены варианты заданий, справочные данные, пример выполнения задания.

Рассмотрена и одобрена УТВЕРЖДЕНА

На заседании ЦК на методическом совете

Спец. 270301 «_______» колледжа

Протокол № Протокол №

от _________________ от___________________

____________________ _____________________

подпись Ф.И.О. подпись Ф.И.О.

Рецензент А.Я. Андрианова

ОГЛАВЛЕНИЕ

  1. Общие положения ……………………………………..4

  2. Пояснения к работе…………………………………….4

    1. Особенности устройства ленточных сборных железобетонных фундаментов ………………………..4

    2. Последовательность выполнения работы..…………...6

  3. Содержание отчета………….…………………………7

  4. Литература…………………….…………………….....7

Приложение 1. Индивидуальные задания…………….…...8

Приложение 2. Размеры и маркировка фундаментных блоков и подушек…………………………………………..36

Приложение 3. Пример выполнения схемы расположения элементов сборного ленточного фундамента …………...38

Приложение 4. Последовательность выполнения

схемы расположения элементов сборного железобетонного ленточного фундамента……………....39

  1. Общие положения

ТЕМА: Разработка и вычерчивание схемы расположения элементов сборного железобетонного фундамента – 4 часа

ЦЕЛИ:

- закрепление полученных теоретических знаний по вопросам устройства ленточных сборных фундаментов;

- формирование умений применять полученные знания на практике;

- формирование навыков работы со справочной литературой;

- формирование умения выполнять схему расположения элементов сборных фундаментов в соответствии с требованиями ГОСТ Р 21.1501—92 «Правила выполнения архитектурно-строительных рабочих чертежей».

  1. Пояснения к работе

Варианты заданий к практической работе представлены в приложении 1. Вариант соответствует порядковому номеру, под которым записан студент в журнале группы.

    1. Особенности устройства ленточных сборных железобетонных фундаментов

Фундаменты должны быть запроектированы под все несущие и самонесущие стены здания из сборных элементов заводского изготовления.

Ленточные сборные фундаменты состоят из фундаментных плит (подушек) и фундаментных блоков (рисунок 1).

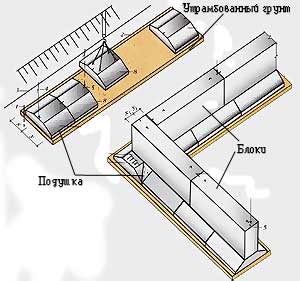

Фундаментные подушки укладывают непосредственно на выровненное основание или на тщательно утрамбованную песчаную подготовку толщиной 100-150 мм. Фундаментные подушки могут устанавливаться непосредственно рядом друг с другом или прерывисто. В последнем случае фундаментные плиты укладывают с разрывом 0,2 – 0,9 м друг от друга, промежутки между ними заполняются песком (рисунок 2).

Блоки укладывают на растворе с обязательной перевязкой вертикальных швов, толщину которых принимают равной 200 мм. Вертикальные колодцы, образующиеся торцами блоков, заполняют раствором. Продольные и поперечные стены ленточных фундаментов в местах сопряжения должны иметь перевязку, в горизонтальные швы закладывают арматурные сетки из стали диаметром 6-10 мм (рисунок 3).

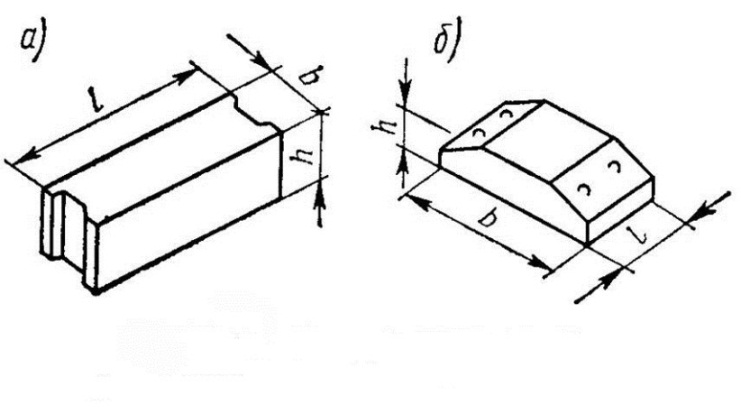

Рис. 1 – Элементы ленточного сборного фундамента: а) – стеновой блок; б) – блок-подушка

а)

б)

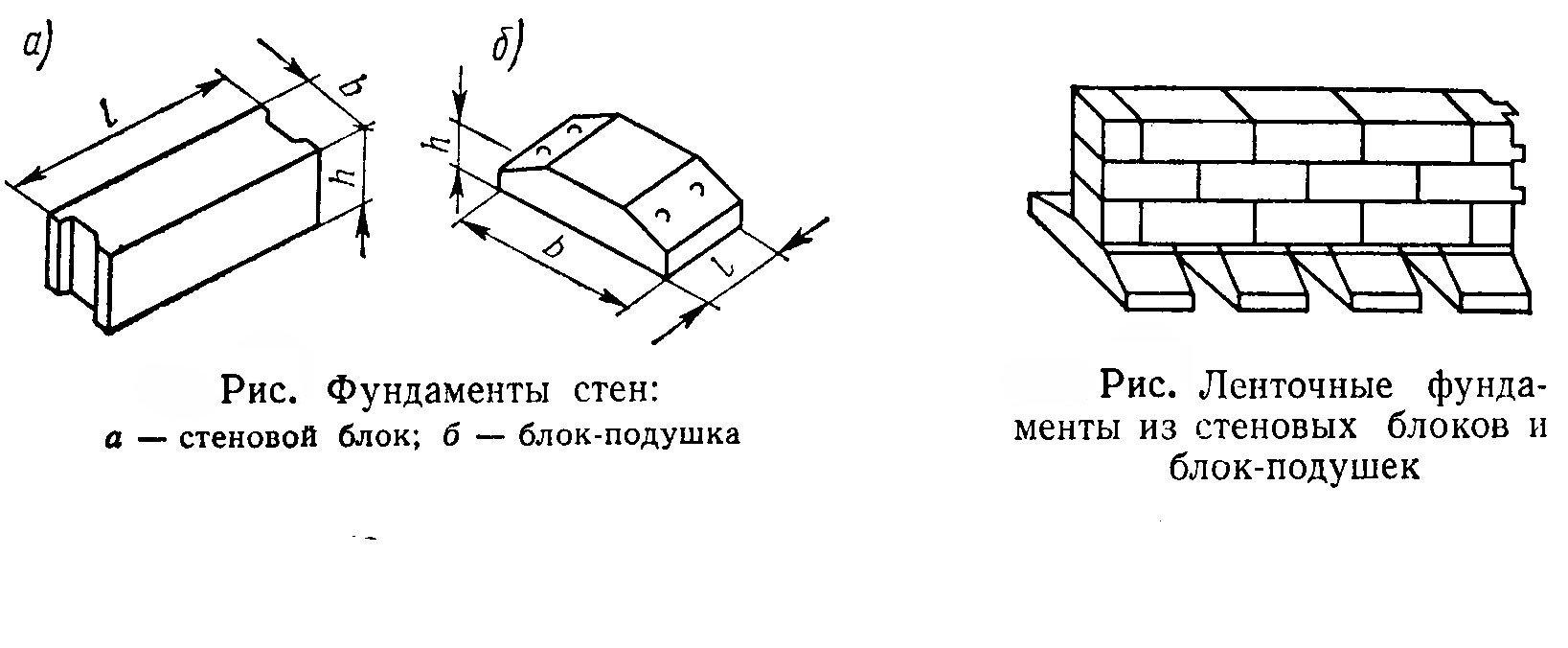

Рис. 2 – Способы укладки блок-подушек: а) – сплошная укладка; б) – прерывистая кладка

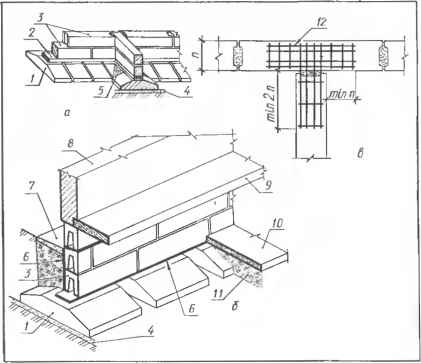

Рис. 3 – Устройство фундаментов: 1 – блок-подушка; 2 – армированный шов; 3 - фундаментный стеновой блок; 4 – песчаная подушка; 5 – набетонка; 6 – гидроизоляция;7 – отмостка; 8 – стена; 9 – надподвальное перекрытие; 10 – пол подвала; 11 – засыпка; 12 – сварная арматурная сетка

Фундаментные подушки и блоки (ГОСТ 13 580-85) маркируют буквами, соответственно ФЛ и ФБС, с добавлением размеров в дециметрах (приложение 2).
