5.2. Назначение и области применения

Насосы типа ВЦ предназначены для перекачивания воды температурой до 318 К (45°С) общей минерализацией (сухой остаток) не более 1,5 г/л; с содержанием хлорид-ионов не более 200 мг/л, сульфатов – не более 600 мг/л, водородным показателем рН = 6 ÷ 8,5, с массовой долей взвешенных частиц не более 3 г/л (0,3 %), размером до 0,5 мм, из них абразивных частиц не более 2 % размером до 0,1 мм микротвёрдостью не более 10 ГПа.

Для подачи воды с повышенным солесодержанием по отдельному договору возможна поставка насосов в морском исполнении.

Применяются крупные центробежные вертикальные насосы для водоснабжения тепловых и атомных электростанций, а также в водопроводных и оросительных системах, в промышленности и других отраслях народного хозяйства. Они не предназначены для работы во взрыво- и пожароопасных производствах.

Диапазон подач центробежных насосов – от 2160 до 10800 м³/ч (0,6 ÷ 32 м³/с). Диапазон напоров – от 10 до 118 м.

Сводные графики рабочих полей центробежных вертикальных насосов типа ВЦ представлены на рис. 5.3 и 5.4.

Номинальный режим работы отмечен на характеристиках точкой, координаты которой Q и H входят в обозначение насоса.

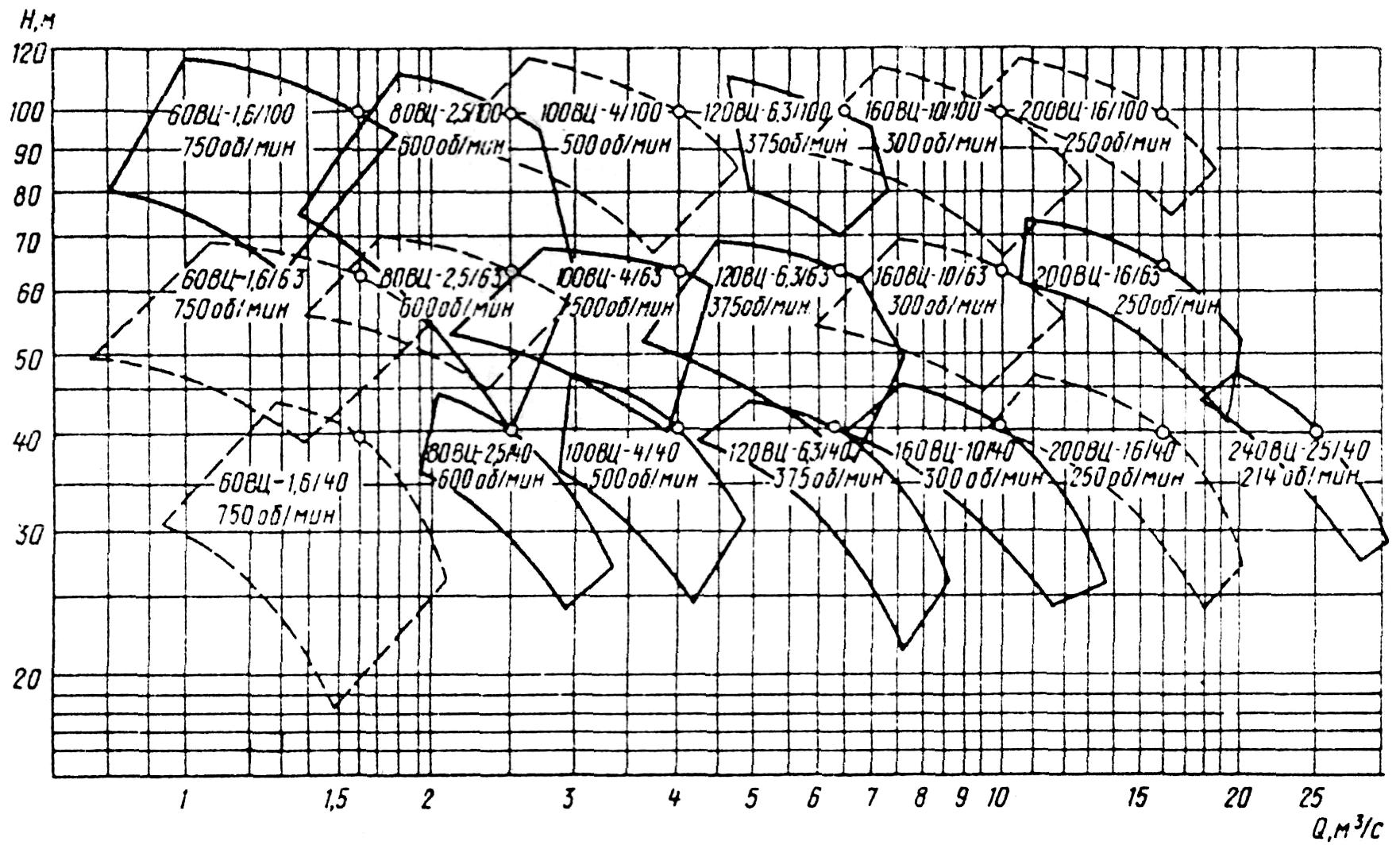

Рис. 5.3. Поле Q – H центробежных вертикальных насосов типа ВЦ (сплошной линией показаны серийно выпускаемые насосы; пунктирной – насосы, которые могут быть изготовлены по заявке заказчика)

Рис. 5.4. Поле Q – H центробежных вертикальных насосов типа ВЦ на пониженную частоту вращения

5.3. Основные параметры. Характеристики

Значения основных технических параметров крупных центробежных вертикальных насосов, регламентируемые ГОСТ 9366-90, сведения о приводных двигателях некоторых насосов, а также массы насосов и приводных двигателей приведены в табл. 5.1 и 5.2. Характеристики этих насосов воспроизведены на рис. 5.5 ÷ 5.25.

Условное обозначение агрегата

Цифры перед буквами – условный диаметр напорного патрубка, см.

Буквы – обозначение типа и исполнения насоса.

Цифры в числителе – подача в номинальном режиме, м³/с.

Цифры в знаменателе – напор в номинальном режиме, м.

Далее – обозначение модификации.

Буква О – у насосов с частотой вращения, отличной от номинальной.

Цифры I, II, III – обточка рабочего колеса по наружному диаметру в том же корпусе.

Буква A, M – рабочее колесо отличается от базового.

Буква M – в насосе используются двухскоростные электродвигатели.

Последние буква и цифра – климатическое исполнение и категория размещения по ГОСТ 15150-69.

Пример расшифровки условного обозначения 60ВЦ-1,6/100-О: крупный центробежный вертикальный нерегулируемый насос типа ВЦ с пониженной частотой вращения, условный диаметр напорного патрубка – 60 см, подача – 1,6 м³/с, напор – 100 м.
