3.2. Процессы на осадительном электроде
После движения в межэлектродном промежутке частицы осаждаются на электрод. Осаждение происходит или в электростатическом поле, или в поле коронного разряда.
Поведение частиц на электроде в первом приближении можно рассмотреть в две стадии:
- отдельно лежащие частицы;
- сплошной слой.
Первая стадия характерна для процессов электрической сепарации. В этом случае рассматриваются силы, удерживающие частицу на поверхности электрода или ее отрывающие.
Сплошной слой характерен для технологии нанесения порошковых покрытий и в электрофильтрах. В этом случае рассматриваются удерживающие и отрывающие силы, падение напряжения на слое, влияние слоя на прямую корону, обратная корона.
Поведение частицы на электроде в электрическом поле

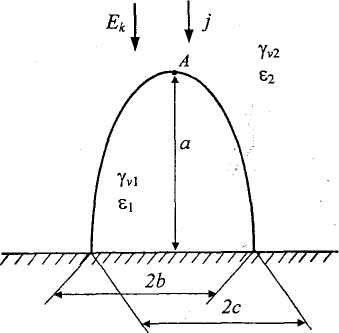

Представим частицу, лежащую на электроде, полуэллипсоидом с полуосями: а — по полю, b и с — в основании.
и — относительная диэлектрическая проницаемость и проводимость материала частицы.
j и — плотность тока коронного разряда и напряженность поля у осадительного электрода.
и — относительная диэлектрическая проницаемость и проводимость среды. Для воздуха = 1. В поле коронного разряда уv2 = j/ .
Если частица хорошо проводящая (yv1 » yv2), то в электростатическом поле будет преобладать внутренняя перезарядка частицы за счет поляризации и подтекания заряда противоположного знака с электрода, частица в случае, показанном на рисунке, зарядится отрицательно, и на нее будет действовать отрицательная сила.
Если частица плохо проводящая (yv1 « yv2), то будет происходить интенсивная внешняя зарядка частицы в поле коронного разряда, и она приобретет избыточный положительный заряд. В этом случае на нее будет действовать прижимающая сила.
Полный заряд частицы будет складываться из свободного (избыточного) и связанного (поляризационного) зарядов. При отрыве частицы от электрода ее движение определяется действием электрического поля на свободный заряд, который находится как
= (3.28)
где - предельное значение заряда частицы на электроде; т - постоянная времени зарядки; t - время нахождения частицы на электроде.
Установившееся значение заряда частицы на электроде будет равно
(3.29)
где da - коэффициент деполяризации (при отношении а/b = 1 da = 0,33; при a/b = 2 da = 0,72).
Постоянная времени зарядки
(3.30)
Из (3.28) - (3.30) видно, что при:
а) = получаем =0 ;
б) » получаем = ;
т.е. на проводящую частицу будет действовать отрывающая сила;
в) « получаем =
т.е. на непроводящую частицу на электроде будет действовать прижимающая сила.
Таким образом, если даже аэрозольная частица до попадания на электрод имела какой-то заряд q, то на электроде будет происходить ее перезарядка.
Если полуоси полуэллипсоида в основании равны b = с, то выражение для силы, действующей на частицу на электроде в электрическом поле коронного разряда, будет следующим:
а) для проводящей частицы ( ):
(3.31)
где при а/b = 2 параметр I = 0.282, а отношение = 4,76;
б) для плохо проводящей (диэлектрической) частицы ( ):
(3.32)

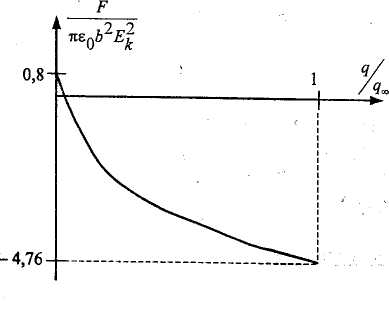

Кинетика изменения силы F для проводящей аэрозольной частицы показана слева.
Из рисунка видно, что при t = 0, когда q/q00 = 0, на аэрозольную частицу действует прижимающая сила, обусловленная поляризацией частицы в электрическом поле и удержанием за счет сил зеркального отображения.
Задача 3.2.1
Проводящая аэрозольная частица с параметрами а/b=а/с = 2 и плотностью материала р = 3 г/см3 лежит на электроде в электростатическом поле с = 2 кВ/см.
Пренебрегая силами адгезии (Fадг = 0), найти bкр такое, что при b < bKp частица будет отрываться от электрода.
Решение.
1) Объем эллипсоида VЭЛЛ =
2) Сила тяжести, действующая на частицу РТ =
3) Частица проводящая и на нее действует сила FЭЛЛ=-4.7
4) Находим bKp , из условия РТ = FЭЛ : , т.е.
Задача 3.2.2
Частица висит на электроде в электрическом поле коронного разряда с напряженностью = 2 кВ/см и плотностью тока j = 10-4 А/м2 . Параметры частицы: отношение полуосей полуэллипсоида а/b = а/с = 2, плотность материала р = 3 г/см3 , относительная диэлектрическая проницаемость = 5.
Проводимость частицы:
a) = 10-11 (1/0м*м);
б) = 10-8 (1/Ом*м);
в) = 10-9 (1/0м*м).
Определить диапазон значений, при котором частица не упадет.
Решение
Частица не упадет при условии, что FЭЛ > mg.
Решение ищется, исходя из соотношения проводимостей частицы и среды и .
1. Найдем проводимость среды: =
2а. Сравним проводимость первого варианта материала частицы и проводимость среды: =10-11(1/Ом*м) < =2.5*10-9(1/Ом*м),
т.е. частица должна рассматриваться как непроводящая, и в этом случае:
отсюда получаем, что
2б. Сравним проводимость второго варианта материала частицы и проводимость среды: =10-8 (1/Ом м)> =2,5 10-9(1/0м м),
т.е. частица должна рассматриваться как проводящая, в этом случае частица перезарядится на электроде, и со стороны электрического поля на нее будет действовать отрывающая сила, т.е. частица упадет в любом случае.
2в. Сравним проводимость третьего варианта материала частицы и проводимость среды: =2,5 10-9(1/0м м)= =2,5 10-9(1/0м м),
т.е. частица не будет приобретать в электрическом поле свободный заряд, а возникнут только заряды поляризации, которые за счет сил зеркального отображения и смогут удерживать частицу на электроде.
т.е.
Задача 3.2.З
Плохо проводящая частица с параметрами а/b = а/с = 2 и относительной диэлектрической проницаемостью = 3 лежит на электроде в электростатическом поле с Ек = 3 кВ/см.
Определить силу, действующую на частицу со стороны электростатического поля, для а = 2b = 10 мкм и а = 2b = 60 мкм. Сравнить с силами адгезии для стеклянных шариков при относительной влажности 60 %, которые составляют для 2bкр = 10 мкм ~ 6*10-8 H, а для 2bкр = 60 мкм ~ 6*10-9 Н.
Задача 2.4.
На горизонтальном электроде лежит полуэллипсоид с полуосями а/b = а/с = 2 и b = 10 мкм. Поле коронного разряда характеризуется напряженностью Ек = 4 кВ/см и плотностью тока j = 2 10-4 А/м2. Параметры частицы: относительная диэлектрическая проницаемость =2; удельное сопротивление материала частицы р = 1010 Ом м.
Определить избыточный заряд частицы через t1 = 0,05 c и t2 = 0,3 с.
Задача 3.2.5
На электроде находится проводящий эллипсоид с полуосями а/b = а/с = 2; b = 20 мкм. Плотность материала частицы р = 3 г/см3 .
Определить, пренебрегая действием сил адгезии, напряженность электростатического поля Е, при которой частица оторвется от электрода.
Задача 3.2.6
Частица в виде полуэллипсоида с полуосями а/b = а/с = 2 и b = 70 мкм висит на электроде, будучи заряженной в поле коронного разряда с Ек = 3 кВ/см и j = 3 10-4 А/м2 . Затем напряженность поля коронного разряда медленно уменьшается.
Определить, при какой напряженности поля Ек частица упадет.
Параметры частицы: относительная диэлектрическая проницаемость = 4; плотность материала частицы р = 2 г/см3 ; проводимость материала частицы =10-11 (1/0м м). Механическую силу адгезии не учитывать.
Задача 3.2.7.
Частица висит на электроде в поле коронного разряда с Ек = 1 кВ/см и j = 10-4 А/м2. Параметры частицы: а/b = а/с = 2 и b = 30 мкм; относительная диэлектрическая проницаемость = 3,5; проводимость материала частицы
Определить плотность материала частицы р, при которой частица будет отрываться от электрода.
Задача 3.2.8.
Частица лежит на электроде в поле коронного разряда с Ек = 1 кВ/см и j = 10"А/м 2 . Параметры частицы: а/b = а/с = 2 и b = 30 мкм; относительная диэлектрическая проницаемость = 4; плотность материала частицы р = 2 г/см
Проводимость частицы:
a) =10-11 (1/0м м); б) = 10-8 (1/Ом м); в) = 10-9 (1/0м м).
Определить диапазон значений b, при которых частица будет отрываться от электрода.
Поведение слоя на осадительном электроде в электрическом
поле
Слой частиц на электроде представляет собой пористую структуру, характеризующуюся эффективными значениями плотности, удельного объемного сопротивления, диэлектрической проницаемости. Важными для практики характеристиками слоя являются его толщина и электрическая прочность.
Плотность слоя всегда меньше истинной плотности частиц, поскольку не весь объем слоя занят частицами. Доля объема слоя, занятого собственно частицами, называется коэффициентом упаковки Куп. Для сферических частиц Куп ~ 0,82; для крупных частиц (> 50 мкм) Куп ~ 0,5-0,6; для мелких частиц (~1 мкм) Куп ~ 0,1-0,2.
Удельное объемное сопротивление слоя частиц pv зависит от объемного и поверхностного сопротивления частиц, плотности их упаковки и сопротивления контакта между частицами и подложкой.
Относительная диэлектрическая проницаемость слоя частиц определяется из выражения для смеси двух веществ:
отсюда с учетом :
(3.33)
Электрическая прочность слоя частиц ЕПРОБ зависит от его удельного объемного сопротивления pv. Чем больше pv, тем выше ЕПРОБ .
Для однородных полей в воздухе зависимость пробивной напряженности от длины промежутка Н имеет следующий вид:
(3.34)
где А = 24,5*10 В/м; В = 6,5*10 В/м ; — относительная плотность воздуха; Н - межэлектродное расстояние в метрах.
Для однородного слоя толщиной Н с удельным сопротивлением pvl пробивная напряженность ЕПРОБ будет равна
. (3.35)
Зарядка и разрядка слоя на электроде
Рассмотрим слой, который имеет во всех точках одинаковую толщину Н и характеризуется некоторыми эквивалентными значениями удельной объемной проводимости и относительной диэлектрической проницаемости .
Постоянная времени разрядки слоя
(3.36)
Время нарастания слоя на электроде
(3.37)
где Со - скорость роста слоя.
(3.38)
где v = - скорость аэрозольной частицы у поверхности слоя; В — подвижность частицы; ЕК — напряженность поля коронного разряда у осадительного электрода; N — средняя концентрация частиц у поверхности слоя; Vср - средний объем частицы.
Если сопротивление слоя велико, т.е. постоянная времени нарастания слоя » Tсл, то заряд не успевает уйти на электрод, и слой оказывается равномерно заряженным с плотностью объемного заряда р.

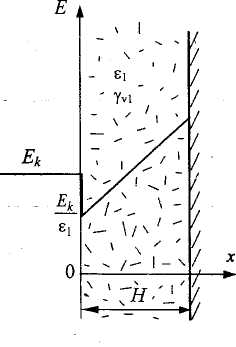

В этом случае напряженность поля внутри слоя будет равна
(3.39)
И максимальная напряженность поля будет на поверхности электрода:
(3.40)
где = рН - плотность заряда слоя на единицу поверхности электрода.
Если же слой так медленно растет, что заряд слоя успевает стечь ( « Tсл,), то весь заряд находится на поверхности слоя, и процесс зарядки поверхности слоя будет аналогичен зарядке отдельной лежащей на электроде частицы. Тогда все определяется соотношением проводимости в поле коронного разряда и слоя частиц. На поверхности слоя накопится свободный заряд:
своб.уст
(3.41)
Обратная корона с порошкового слоя
Для диэлектрических и полупроводящих частиц по мере роста толщины слоя напряженность электрического поля в слое растет и может превысить внешнюю напряженность электрического поля несмотря на то, что
В этом случае в газовых включениях внутри слоя начинаются ионизационные процессы, которые приведут к пробою всего слоя. В результате пробоя образуется кратер, порошок и ионы из которого выбрасываются в межэлектродный промежуток. Помимо этого, после пробоя слоя вокруг кратера начинается также разряд по поверхности, который снимает поверхностный заряд. Все ионизационные процессы приводят к эмиссии ионов противоположного знака в межэлектродный промежуток. Вся совокупность этих процессов получила название обратного коронного разряда.
После возникновения обратной короны заряд на слое перестает расти. Внешний ток коронного разряда компенсируется тремя механизмами:
1) происходит нейтрализация зарядов с поверхности слоя;
2) отрицательные ионы выбрасываются в промежуток и рекомбинируют с положительными ионами прямой короны;
3) происходит стягивание силовых линий тока прямой короны к месту пробоя.
Время, через которое возникает обратная корона, tок определяется моментом, когда напряженность электрического поля в слое достигает пробивных значений (Е > Епроб), образуются кратеры в слое, и происходит существенный рост тока:
, (3.42)
где Еуст = j/ - установившееся значение напряженности поля в слое.
Для случая, когда Еуст/Епро6 >= 3 + 5, формула (2.15) упрощается и приобретает вид:
(3.43)
Задача 3.2.9
Определить время возникновения обратной короны при следующих параметрах слоя и условиях его зарядки: относительная диэлектрическая проницаемость = 1,5; плотность тока коронного разряда j = 10~4 А/м2; пробивная напряженность Епроб = 40 кВ/см; напряженность поля коронного разряда ЕК =2кB/cм.
Решение.
