Запитання
1. Які предмети слід вважати плоскими?
2. Як на кресленнях позначають товщину плоских предметів?
3. Як відрізнити зображення плоского симетричного предмета від несиметричного?
4. Якою лінією проводять на кресленнях осі симетрії?
5. Як побудувати правильний вписаний у коло многокутник?
6. Для чого застосовують масштаби при виконанні креслень?
7. Що означає виконати креслення в масштабі М 1:1? М 1:2? М 5:1?
8. Чи залежать числові значення розмірних чисел на кресленні від його масштабу?
9. Як знайти положення центра поля креслення?
10. Що таке габаритний прямокутник? Як його розміщують на полі креслення?
2.7 Розміри на кресленнях
Креслення дає уявлення не тільки про форму зображеного предмета, а й про його розміри чи розміри його частин. Розміри на кресленнях зазначають розмірними числами на розмірних лініях.
Лінійні розміри на кресленнях, які визначають величини прямолінійних елементів предмета (довжину, ширину, товщину тощо), дають у міліметрах, але позначення одиниці фізичної величини не наносять.
Межі вимірювання розміру вказують виносними лініями, які проводять перпендикулярно до відрізка контура зображення, розмір якого зазначають (рис. 37). Розмірні лінії проводять паралельно тим відрізкам, розміри яких визначають. Розмірну лінію з обох боків обмежують стрілками (рис. 37, а). Якщо розмірна лінія не дозволяє розмістити на ній стрілки, то лінію продовжують і стрілки наносять з зовнішнього боку від виносних ліній (рис. 37, б). Розмірне число наносять зверху розмірної лінії ближче до її середини, якщо вона розташована горизонтально або похило, і зліва від неї, якщо вона розташована вертикально (рис. 38, а). Якщо місця для написання розмірного числа недостатньо, його наносять на продовженні розмірної лінії (рис. 38, б) або на поличці лінії-виноски (рис. 38, в).
Виносні й розмірні лінії проводять суцільною тонкою лінією. Виносні лінії обов'язково виходять за кінці стрілок розмірної лінії на 1...5 мм. Відстань між розмірною лінією і контуром зображення повинна бути не менше 10 мм.
На кресленні може бути кілька розмірних ліній, паралельних між собою (рис. 39). Щоб уникнути перетину виносних і розмірних ліній, завжди ближче до контура зображення наносять менший розмір. Відстань між паралельними розмірними лініями має бути 6... 10 мм. Якщо на кресленні є більше двох паралельних розмірних ліній, то розмірні числа на них розміщують у шаховому порядку (див. рис. 39).

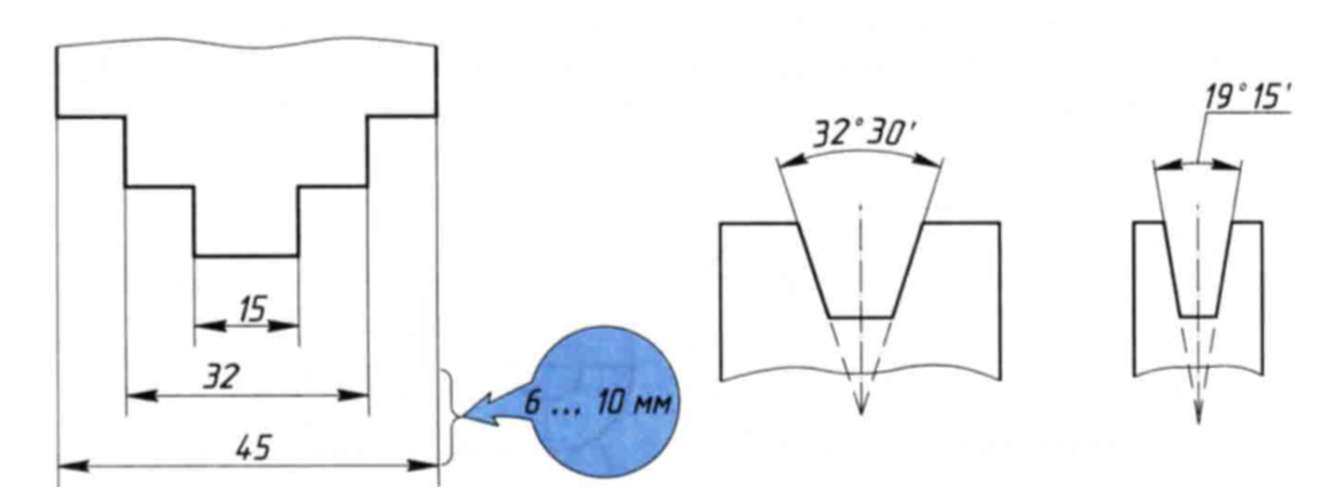

Рис. 39. Проведення паралельних розмірів Рис. 40. Нанесення розмірів розмірних ліній кутів
Кутові розміри (розміри кутів) на кресленнях вказують у градусах, хвилинах і секундах умовними позначеннями (рис. 40). Виносні лінії кутового розміру являють собою продовження сторін вимірюваного кута, а розмірну лінію проводять у вигляді дуги кола з центром у вершині кута.
Про розміри округлих частин предметів (круглі отвори) свідчать їх діаметри. Для позначення діаметра перед розмірним числом наносять умовний знак Ø (рис. 41). Розмір діаметра пишуть над розмірною лінією усередині кола (рис. 41, а) або за його межами (рис. 41, б).
Рис. 41. Нанесення розмірів кіл
Розміри заокруглених частин предметів вказують, зазначаючи радіуси дуг, які їх утворюють. Для позначення радіуса перед розмірним числом наносять умовний знак R (рис. 42). Розмірну лінію проводять з центра дуги і закінчують стрілкою, яка упирається в точку дуги кола. Якщо розмірна лінія радіуса занадто коротка і на ній не можна розмістити умовний знак і розмірне число, то їх наносять на продовженні розмірної лінії з зовнішнього боку дуги (рис. 42).
Зображення предмета може мати кілька однакових елементів, їх розміри наносять лише раз, але зазначають кількість цих елементів (рис. 43). Наприклад, напис «4 отв. Ø12» означає, що предмет має чотири однакових отвори діаметром 12 мм.

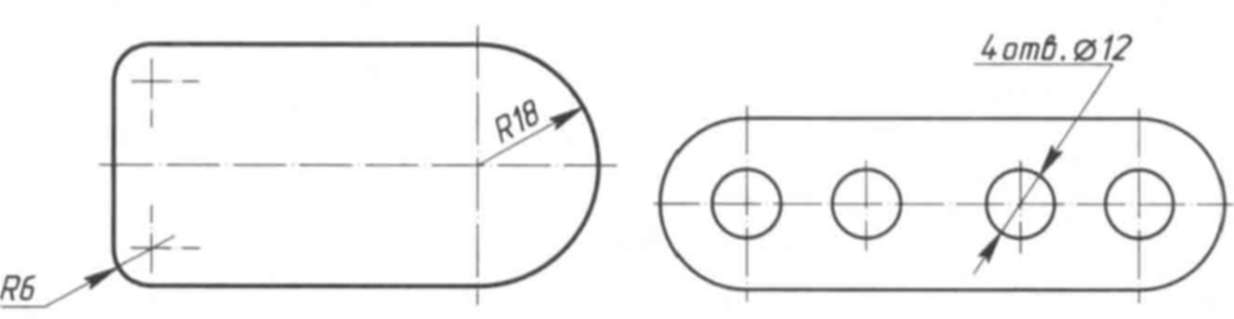

Рис. 42. Нанесення розмірів Рис. 43. Нанесення розмірів,
радіусів що повторюються
