Технологическая цепочка производства тканей на предприятии зао «матэко»

Склад пряжи ткацкого

Т производства

К

А

Ц

К Снование основ на нить для

О ленточных машинах утка

Е

Ткачество жаккардовое и

П ремизное

Р

О

И

З

В Поточная линия по

О разбраковке, чистке,

Д упаковке, маркировке

С суровой ткани

Т

В

О

Склад суровой ткани

О ОО О

«Ч Дублирование или триплирование Т

Е Д

Р Е

Е Контроль качества Л

М К

Ш А

А Упаковка и маркировка

Н »

Склад готовой продукции

1. Снование основ

Снование основ производится на ленточных сновальных машинах СЛ-250-Ш с модернизированными шпулярниками. Емкость шпулярника – 240 бобин. Расстояние между центрами бобинодержателей – 300*300 мм. Ставка выставляется в соответствии с заправочными данными на каждый артикул ткани и в соответствии с раппортом (манером) рисунка по основе. При сновании основ обязательно прокладывание ценовых шнуров.

Наснованные навои (основа) перевозятся на тележках и размещаются на механических стойках для хранения навоев. Механизированные стойки оснащены электроприводом для подъема и отпуска навоев. Емкость стойки – 8 навоев.

1. Техническая характеристика сновальной машины и шпулярника

На предприятии ЗАО «МАТЭКО» снование основ производится на ленточных сновальных машинах СЛ-250-Ш (табл. 4.1) [4, 91]с шпулярниками Ш-288-Ш. Ставка бобин выставляется в соответствии с заправочными данными на каждый артикул ткани и в соответствии с раппортом (манером) цвета по основе. При сновании основ обязательно прокладывание ценовых шнуров.

Ленточные сновальные машины СЛ-250-Ш предназначены для снования шерстяной и хлопчатобумажной пряжи отдельными лентами с последующей перевивкой основы на ткацкий навой.

Приводы машины, навоя и обратного хода — от индивидуальных электро­двигателей. Барабан пускают, пользуясь подножкой, а останавливают с по­мощью электрокнопки. Автоматический останов осуществляется при доработке заданной длины ленты. Обратный ход барабана при отыскивании конца обор­ванной нити осуществляется нажимом подножки. Снятие и заправка навоя механизированы; готовые навои подаются на тележку.

Линейная скорость снования ленты постоянно изменяется при неизмен­ной частоте вращения сновального барабана. Привод машины позволяет сту­пенчато изменять скорость снования. По обеим сторонам барабана имеются тормозные устройства колодочного типа. Сновальный суппорт соединен со сновальным столиком. Суппорт приводится в движение трехступенчатым приводом.

Для измерения длины первой ленты установлен счетчик метража, кото­рый соединен с мерильными валами на сновальном столике. Добавочный из­мерительный барабан приводит в движение тормозные устройства, необходи­мые для прокладывания ценовых шнуров. Соответствующее натяжение нити при перевивке осуществляется за счет торможения барабана.

Пуск и останов привода навоя — от пусковой рукоятки.

Механизм привода шпулярника, состоящий из электродвигателя, редук­тора и пускового устройства, смонтирован на сновальном столике, что дает возможность передвигать шпулярник по рельсам вдоль сновальной машины.

Рис. 1.1. Наматывающий барабан и навой

Рис 1.2. Шпулярники

Технологическая схема машины СЛ-250-Ш представлена на рис. 1.3.

Нити, сматываясь с бобин 1, установленных в шпулярнике, проходят че­рез нитенатяжители и крючки сигнальных рамок 2, через направляющие прутки 3 в ценовое бердо 4, направляющий рядок 5 и суппортное бердо 6, которым создается заданная ширина ленты. Затем лента наматывается на сновальный барабан 7. После нарабатывания полного количества лент основа с барабана перевивается на ткацкий навой 8.

Рисунок 1.3. Технологическая схема ленточной сновальной машины

СЛ-250-Ш

Таблица 1.1- Техническая характеристика сновальной машины СЛ-250-Ш

Наименование показателей	СЛ-250-Ш
Рабочая ширина барабана, мм	1750-2500
Периметр барабана, мм	4056
Линейная скорость снования, м/мин, по диапазонам: первый второй и третий	150 400
Линейная скорость перематывания основы на ткацкий навой, м/мин: первая ступень вторая ступень	31 21
Длина рычагов конуса, мм	500
Угол подъема конуса, град.	До 25
Количество лент в основе	6-30
Толщина ленты на барабане, мм	200
Ширина ленты, мм	80-420
Размеры ткацкого навоя, мм: диаметр фланцев диаметр ствола расстояние между фланцами	600 170 1750-2500
Типы электродвигателей: привода барабана для перевивки лент на навой для перемещения навойной стойки и шпулярника (2 шт)	АОТ-42-4 А-51-4 АТТ-41-6
Общая потребляемая мощность, кВт	7,4
Габаритные размеры, мм: ширина глубина при вале в рабочем положении высота	4716 3940 1740
Масса машины, кг	3940

На сновальной ленточной машине СЛ-250-Ш применяют шпулярник марки Ш-288-Ш (рис. 1.4.).

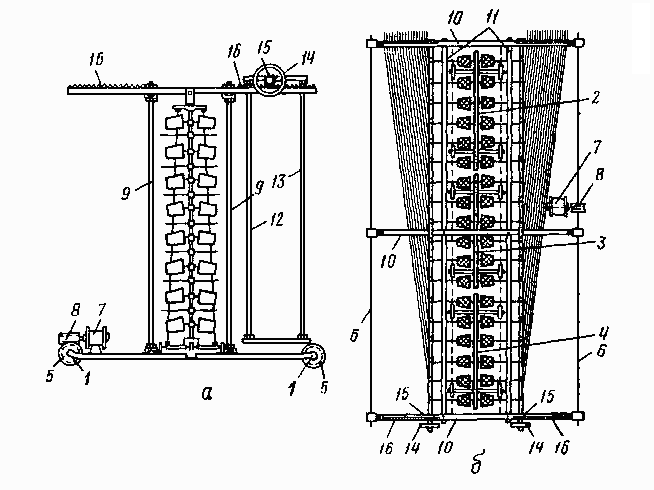

Рисунок 1.4. Схема сновальной рамки Ш-288-Ш

а - вид сбоку; б – вид сверху

Шпулярник ленточной машины СЛ-250-Ш отличается тем, что он смонтирован на тележке, которая может перемещаться по направляющим вдоль оси сновального барабана. Пуск, останов и изменение направления движения шпулярника осуществляют с пульта управления. Шпулярник состоит из тележки 1, остова и трех подвижных секций 2,3 и 4 для бобин.

Тележка, опирающаяся на колеса 5, имеет два продольных вала 6,связанных между собой швеллерами. Движение шпулярника от электродвигателя 7 через редуктор 8. Каркас шпулярника состоит из стоек 9, связанных наверху поперечными связями 10 и продольными связями 11.

Нитенаправители, контрольно-натяжные приборы, устройства для останова машины и сигнализация при обрыве нити установлены на рамках 12 и 13.

Для удобства заправки нитей рамки 12 и 13 отодвигаются с помощью маховиков 14, шестерен 15 и реек 16.
