1. Описание существующей схемы электроснабжения участка №3

Питается двумя воздушными линиями 35 кВ которые идут с ГПП «Огнеупор». Линия проходит через разъединитель с заземляющими ножами. Далее проходит через секционный разъединитель к вакуумному разъединитель. Далее линия приходит к головному трансформатору где происходит понижение с 35/6 кВ мощность трансформатора 10000 кВА. После трансформатора линия проходит через опорные изоляторы в ЗРУ там через шинапровод идет к масленым выключателям выкатного исполнения и через кабельным эстакадам идет к потребителям.

2. Штаты работы энергослужбы

Таблица 2. Штаты работы энергослужбы

№ п/п Должность Разряд Режим работы Тарифная ставка, руб./час

1 2 3 4 5

1 Дежурный электрик 5 2см*12час 39,27

2 Эл.монтер 6 1см*8час 41,43

3 Эл.монтер 5 1см*8час 35,58

4 Эл.монтер 5 1см*8час 35,58

5 Эл.монтер 5 1см*8час 35,58

6 Эл.монтер 4 1см*8час 31,15

7 Эл.монтер 4 1см*8час 31,15

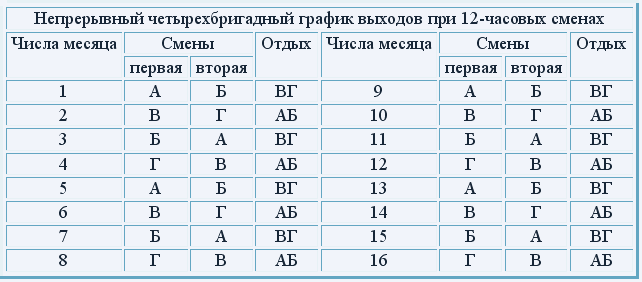

Условные обозначения:

А – первая бригада, Б - вторая, В - третья, Г - четвертая.

Дежурный персонал, перед началом работы ежедневно проводит осмотры оборудования, выявляет неполадки и сообщает обо всех возможных неисправностях ответственным руководителям или мастерам.

Планово – предупредительные ремонты оборудования проводятся раз в месяц, а также бывают и внеочередные ремонты, связанные с нарушением работы какого либо технического устройства.

3. Общие требования охраны труда.

ОАО «Комбинат «Магнезит» является современным энергонасыщенным производством. Цех сетей и подстанций – является поставщиком в подразделения комбината электроэнергии по воздушным и кабельным линиям. В обязанности электромонтера, выполняющего работы по монтажу и ремонту воздушных линий электропередач (далее по тексту - электромонтер) входят работы по монтажу, ремонту воздушных линий 0,4; 6; 35; 110 кВ.

Электромонтер подчиняется мастеру по ремонту, начальнику ремонтно-монтажного участка (далее по тексту – руководитель работ)

Опасные и вредные производственные факторы на рабочем месте электромонтера, выполняющего работы по монтажу и ремонту воздушных линий:

- повышенное значение напряжения в эл.цепи, замыкание которой может произойти через тело человека;

- механическое воздействие движущихся машин, механизмов, транспортных средств;

- расположение рабочего места на высоте, падение с высоты;

- повышенная или пониженная температура воздуха рабочей зоны;

• недостаточная освещенность pабочей зоны;

• повышенный уровень шума;

• острые кромки, заусеницы и шероховатость на поверхности инструментов, оборудования, заготовок;

• повышенная или пониженная влажность воздуха рабочей зоны.

К самостоятельной работе по монтажу и ремонту воздушных линий электропередач (далее по тексту - ВЛ) допускаются электромонтеры не моложе 18 лет, прошедшие медицинский осмотр и признанными годными для выполнения работ на высоте, верхолазных работ, обученные по профессии электромонтер по ремонту и обслуживанию электрооборудования, прошедшие инструктаж, стажировку, проверку знаний по охране труда, имеющие удостоверение и допуск-разрешение по профессии электромонтер по ремонту и обслуживанию электрооборудования с правом работы на высоте и верхолазным работам, аттестованные на III группу по электробезопасности для работы в электроустановках до и выше 1000 В.

Электромонтер должен знать и соблюдать:

• настоящую инструкцию ИОТ 40-05-11;

- инструкции:

• ИОТ 0.01-2009 - для всех работающих в ОАО «Комбинат «Магнезит»;

• ИОТ 0.02-2009 – по пожарной безопасности в ОАО «Комбинат «Магнезит»;

• ИОТ 0.53-2008 - по безопасному устройству, обслуживанию и правилам пользования парильнями, потельнями бытовых помещений в цехах;

• ИОТ 0.107-2009 – по применению предохранительных поясов;

• План ликвидации аварий в ЦСиП;

• Межотраслевую инструкцию по оказанию первой помощи при несчастных случаях на производстве;

• Рабочую инструкцию;

При условии, что в рабочей инструкции оговорено выполнение работ по совмещаемой профессии стропальщик и виду работ – рабочий люльки электромонтер должен пройти дополнительно: медицинский осмотр, обучение, иметь удостоверение, допуск к самостоятельной работе по профессии стропальщик и виду работ – рабочий люльки, знать и соблюдать инструкции ИОТ 0.19-2007 «Для стропальщиков, обслуживающих грузоподъемные машины»; ИОТ 0.51-2007 «Для работников выполняющих работы в люльке, находящейся на подъемнике (вышке)»;

Электромонтер должен знать и выполнять:

- правила внутреннего трудового распорядка: запрещается находиться на территории комбината и приступать к работе в состоянии алкогольного, наркотического и токсического опьянения, а также приносить с собой, приобретать, распивать спиртные напитки, принимать вещества наркотического, токсического и психотропного действия

- режим труда и отдыха;

- требования режима труда и отдыха.

Электромонтер обязан соблюдать требования по пожарной безопасности. При возникновении пожара действовать в соответствии требованиями инструкции ИОТ 0.02-2009 «По пожарной безопасности на комбинате».

Электромонтер должен выполнять правила личной гигиены на производстве:

• пищу принимать в специально оборудованных помещениях (комнате приема пищи, столовой, буфете);

• перед приемом пищи мыть руки с мылом;

• употреблять только кипяченую питьевую воду;

• при пользовании душевыми помещениями необходимо применять средства личной гигиены: тапочки, мочалка, полотенце и др.;

• во избежание гнойничковых заболеваний все микротравмы, царапины, ссадины своевременно обрабатывать в санпосте подразделения или здравпункте комбината.

Передвижение электромонтера по территории комбината разрешается только по маршрутам утвержденным начальником ЦСиП или на оперативной автомашине. Переходить железнодорожный путь или автомобильные дороги только в установленных местах. Обращать внимание на сигналы, подаваемые машинистом крана и водителями транспортных средств, не проходить под поднятым грузом и не находиться под ним. При подъеме и спуске по лестницам, установленным стационарно, электромонтер должен свободной рукой придерживаться за перила.

Электромонтер по ремонту и обслуживанию электрооборудования, выполняющий работы по монтажу и ремонту воздушных линий электропередач обеспечивается спецодеждой по основной профессии и дополнительной при работе на линиях электропередач в соответствии с «Типовыми нормами бесплатной выдачи сертифицированных специальной одежды, специальной обуви и других средств индивидуальной защиты работникам…»:
