Задание № 1. Геометрические построения – сопряжения, уклон, конусность

1. Построить изображения плоской детали, профиля кранового рельса и цапфы (рис. 19–21).

2. Нанести необходимые размеры.

3. Оформить основную надпись по форме 1.

4. Формат листа А3, масштаб изображения 1:1.

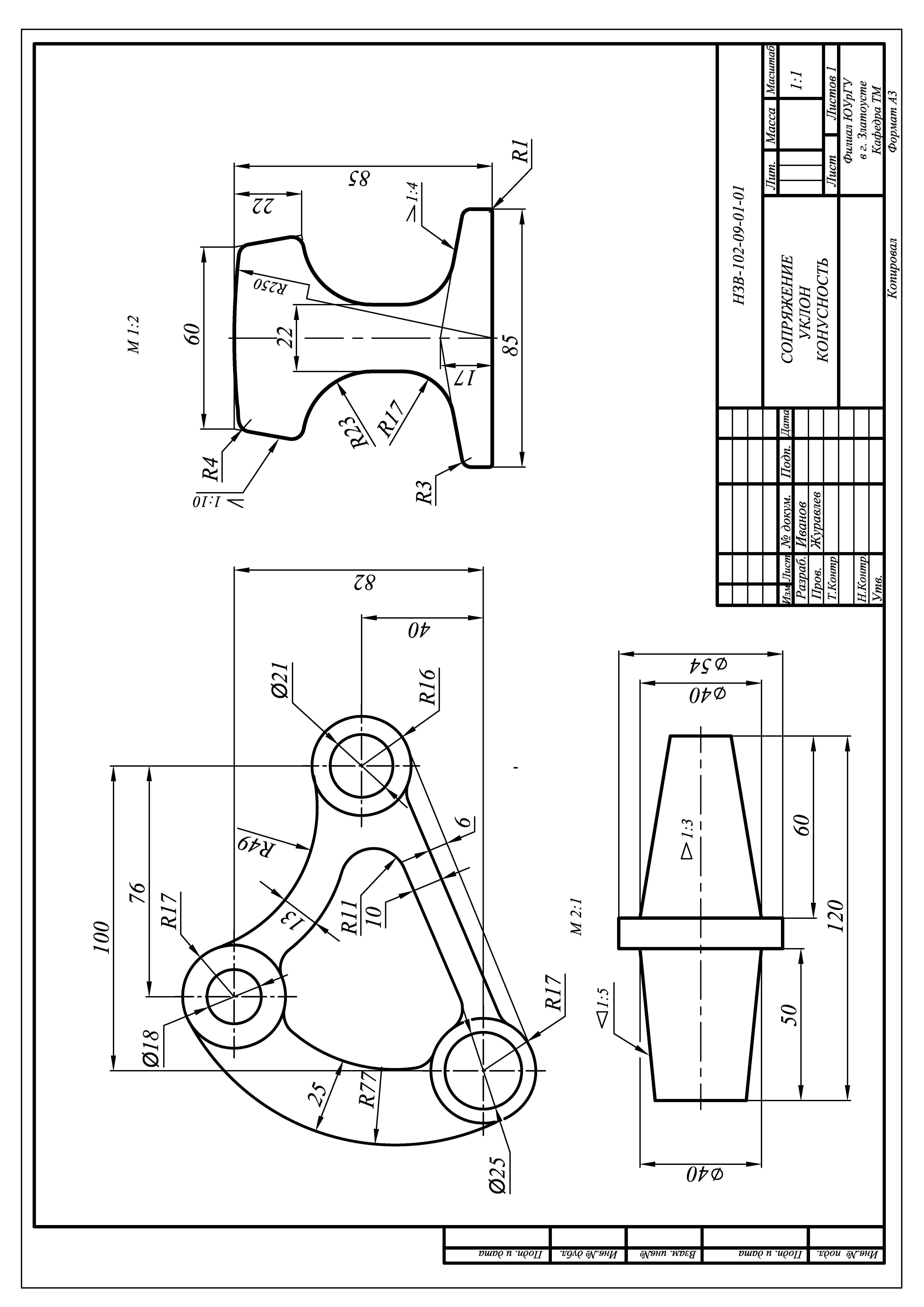

5. Пример выполнения задания представлен на рис. 22.

Указания к выполнению задания

1. Изучить правила построения сопряжений уклонов и конусностей.

2. Изучить ГОСТ 2.301–2.304 [6].

3. На листе формата А3 выполнить изображения указанных предметов, заменив буквенные обозначения размеров их числовыми значениями.

4. Числовые значения размеров выбрать из табл. 4–6.

5. Масштабы изображений обозначить по ГОСТ 2.302–68.

6. Размеры наносить с учетом требований ГОСТ 2.307–68.

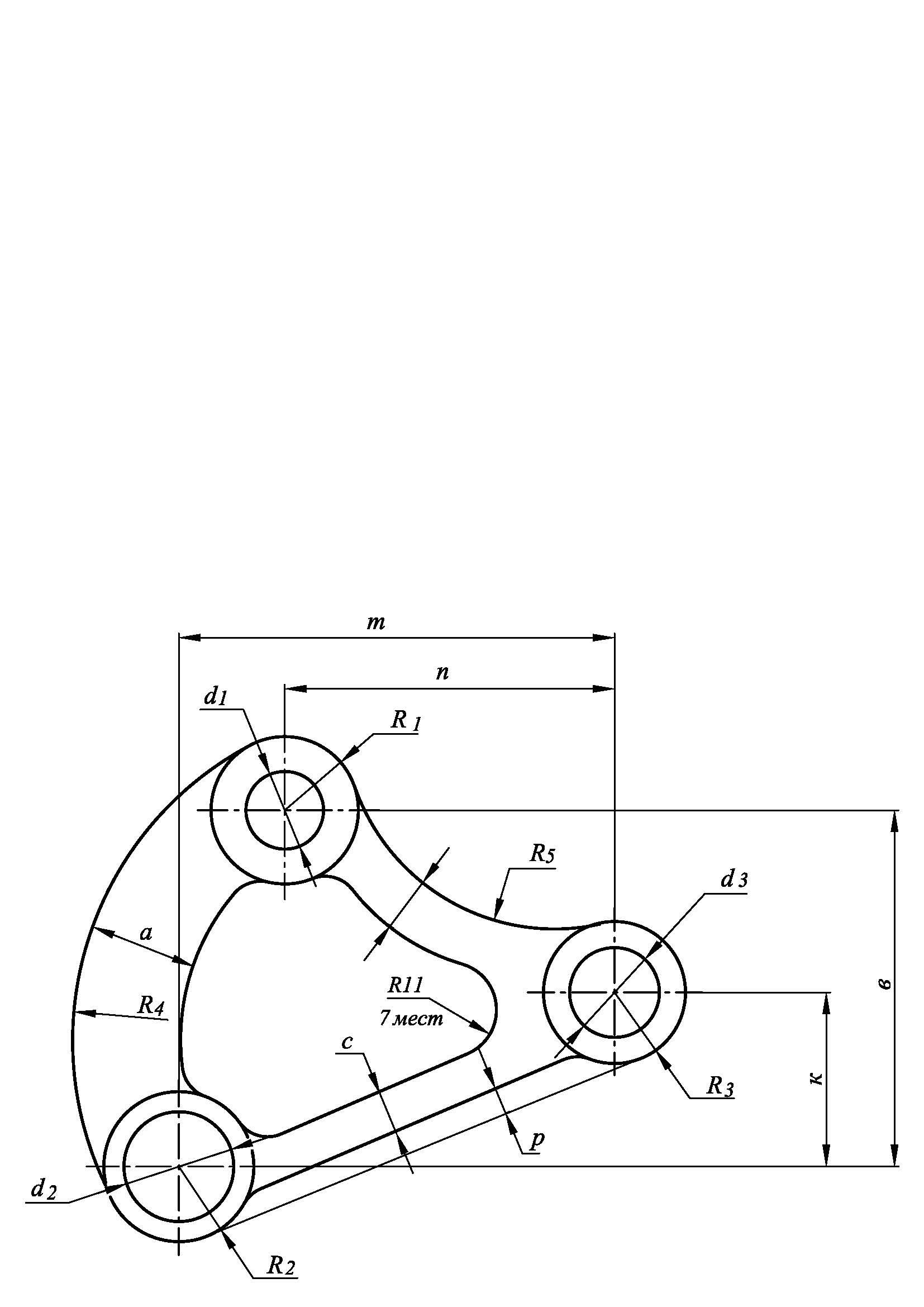

Рис. 19

Рис. 20

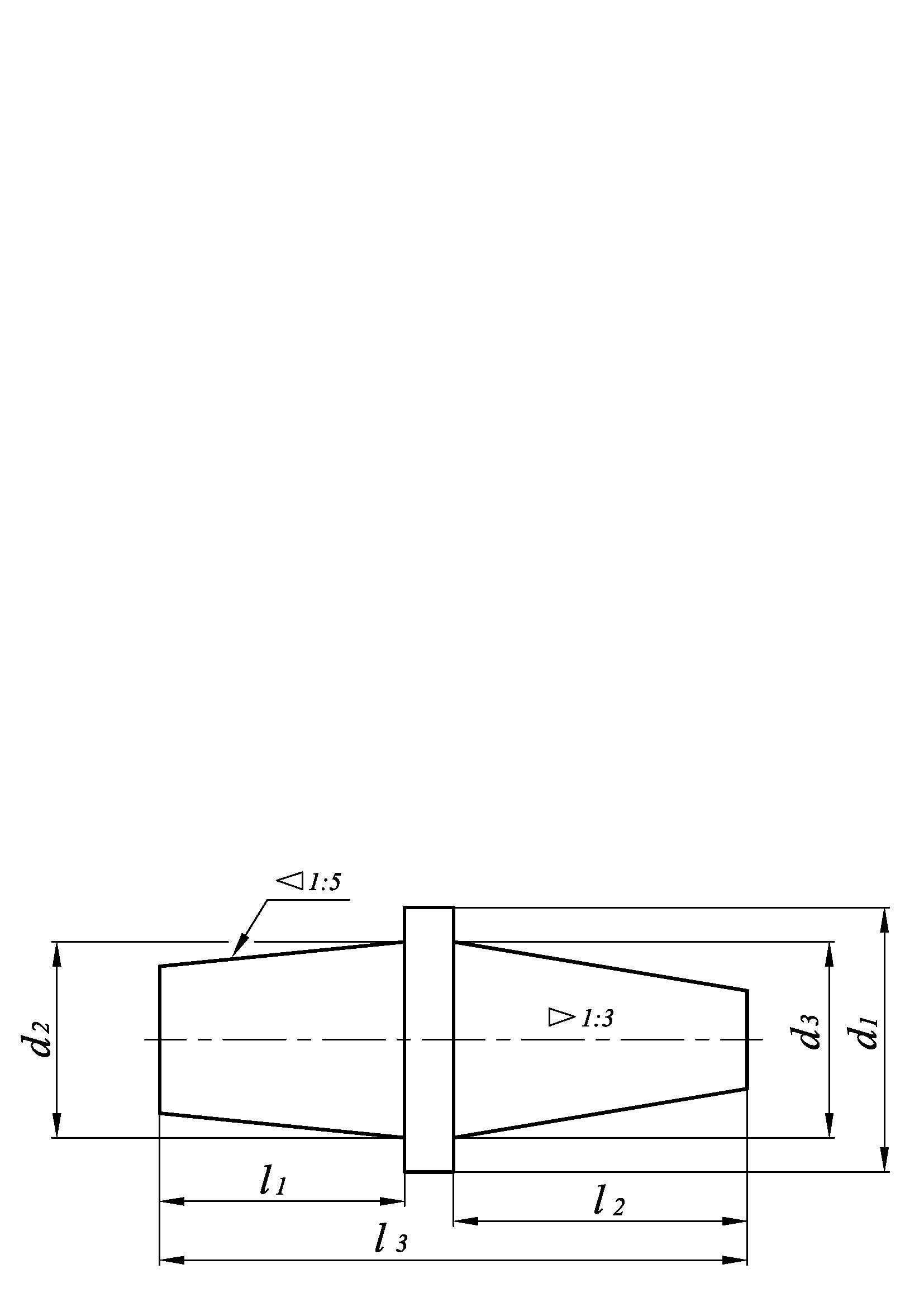

Рис. 21

Задание № 2. Виды, разрезы, сечения Работа № 1

1. По двум данным видам предмета вычертить совмещенный вид слева с профильным разрезом.

2. Построить на месте главного вида полный фронтальный разрез предмета.

3. Построить натуральную величину наклонного сечения А–А.

4. Нанести необходимые размеры.

5. Формат листа А3, масштаб 1:1.

6. Вариант задания выбрать из табл. 7.

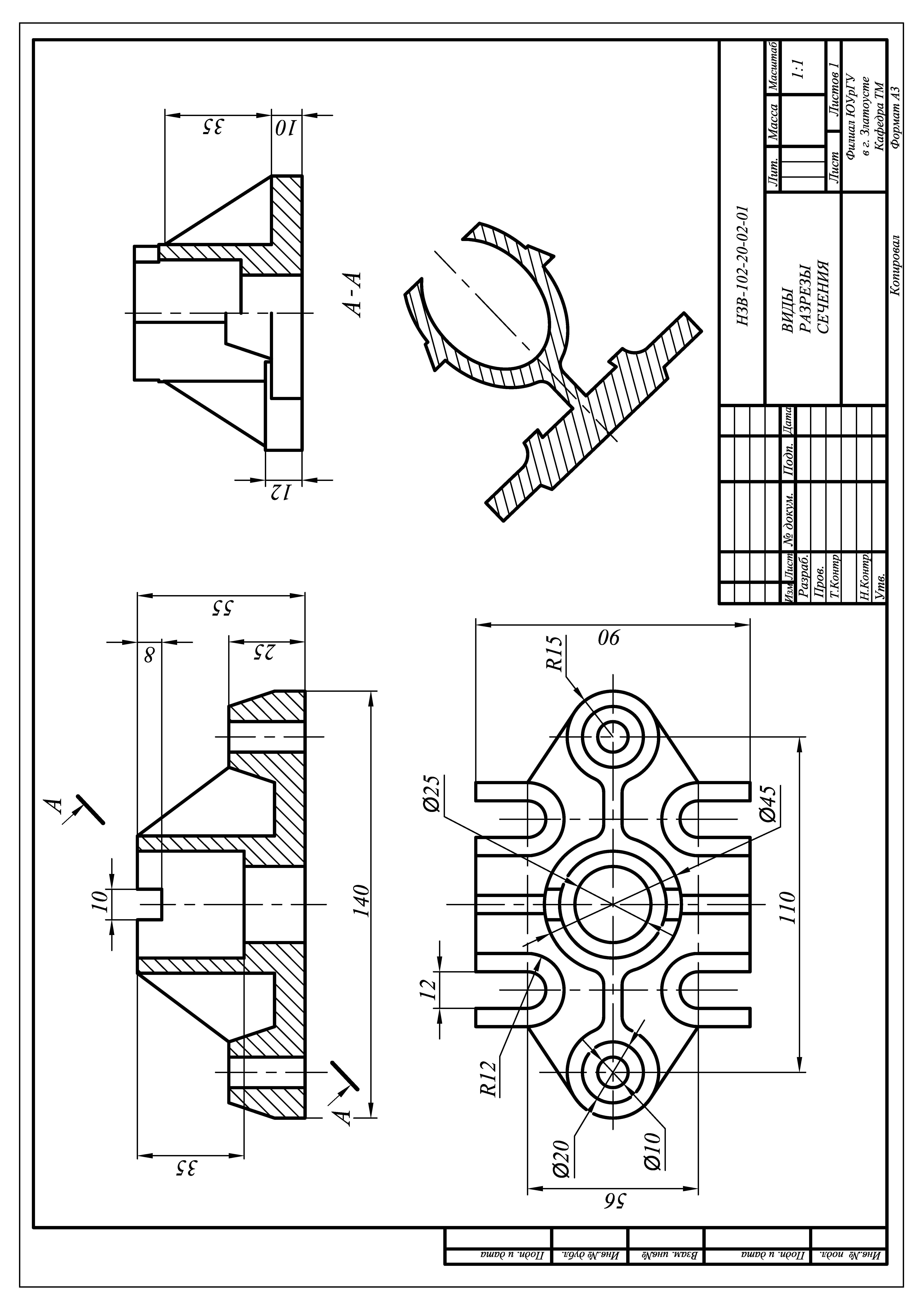

7. Образец выполнения работы представлен на рис. 23.

Указания к выполнению работы

1. Изучить правила построения видов, разрезов и сечений по ГОСТ 2.305–68.

2. Освоить теоретический материал на тему «Замена плоскостей проекций».

3. Контур сечения располагать на свободном поле чертежа.

4. Угол наклона линий штриховки сечения 30о, 45о, 60о.

5. Если сечение получается из отдельных частей, то следует применить разрез.

Работа № 2

1. По двум видам деталей построить третий.

2. На месте соответствующего вида выполнить сложный ступенчатый разрез.

3. Выполнить необходимые местные разрезы. Формат А3, масштаб 1:1.

4. Нанести размеры.

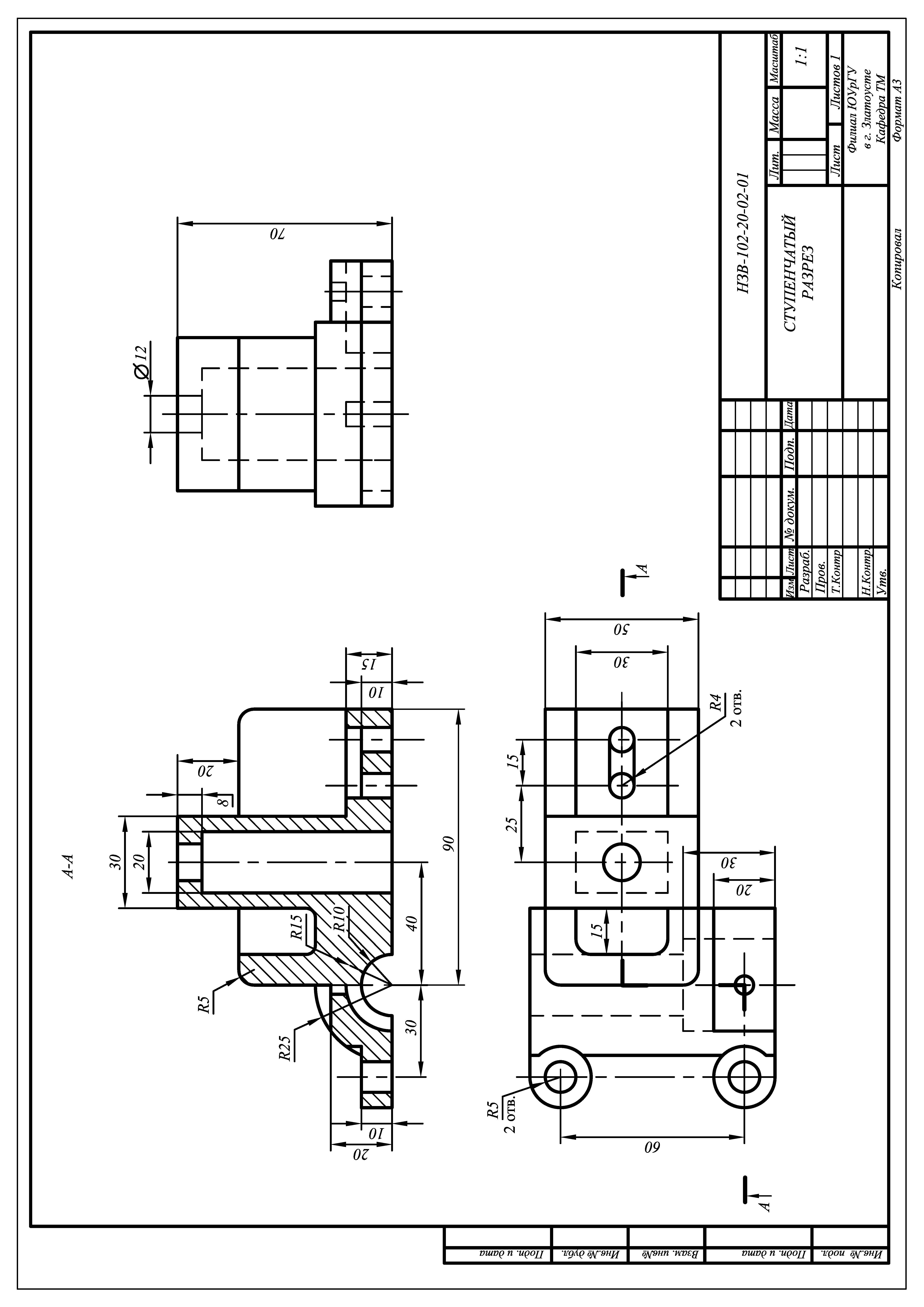

5. Образец выполнения представлен на рис. 24.

Рис. 22

Таблица 4

Варианты к заданию № 1 (плоская деталь)

варианта

a

b

C

d1

d2

d3

k

l

m

n

p

R1

R2

R3

R4

R5

R6

1

30

20

10

20

30

20

45

90

110

85

8

20

20

20

95

60

10

2

25

20

20

30

40

40

0

105

100

50

15

25

25

25

90

90

12

3

25

40

20

40

20

40

85

70

0

100

7

30

15

30

95

30

7

4

25

20

25

30

30

40

85

55

35

105

5

20

20

25

80

70

6

5

40

15

25

30

40

20

45

85

90

100

10

30

30

20

80

55

10

6

15

20

30

20

40

30

25

90

105

80

5

20

25

30

95

30

5

7

20

35

20

30

30

30

0

85

100

50

10

20

25

25

105

70

10

8

35

20

20

40

30

30

65

85

40

105

5

25

20

20

80

80

10

9

25

20

15

20

30

30

40

90

105

105

10

20

20

25

95

80

7

10

25

30

15

30

20

40

40

80

100

75

10

30

20

30

85

25

10

11

35

25

10

20

30

30

45

85

105

60

6

20

25

20

75

30

8

12

25

15

10

40

30

20

25

85

95

110

7

25

20

15

80

105

7

13

30

15

15

20

30

30

50

90

110

50

10

20

20

20

75

25

10

14

35

20

25

30

30

30

30

85

105

25

6

20

25

20

90

25

11

15

25

10

15

40

30

30

100

75

105

90

7

25

25

25

90

30

7

16

20

15

10

30

20

10

15

95

80

110

6

25

20

15

110

120

80

17

25

20

5

30

20

20

100

75

110

90

5

25

15

20

60

65

6

18

15

10

10

40

30

20

45

75

90

105

10

30

25

15

70

70

10

19

30

25

8

30

30

20

80

80

60

110

115

30

25

20

100

70

10

20

30

20

30

30

30

20

0

80

105

10

9

20

25

20

90

25

9

Таблица 5

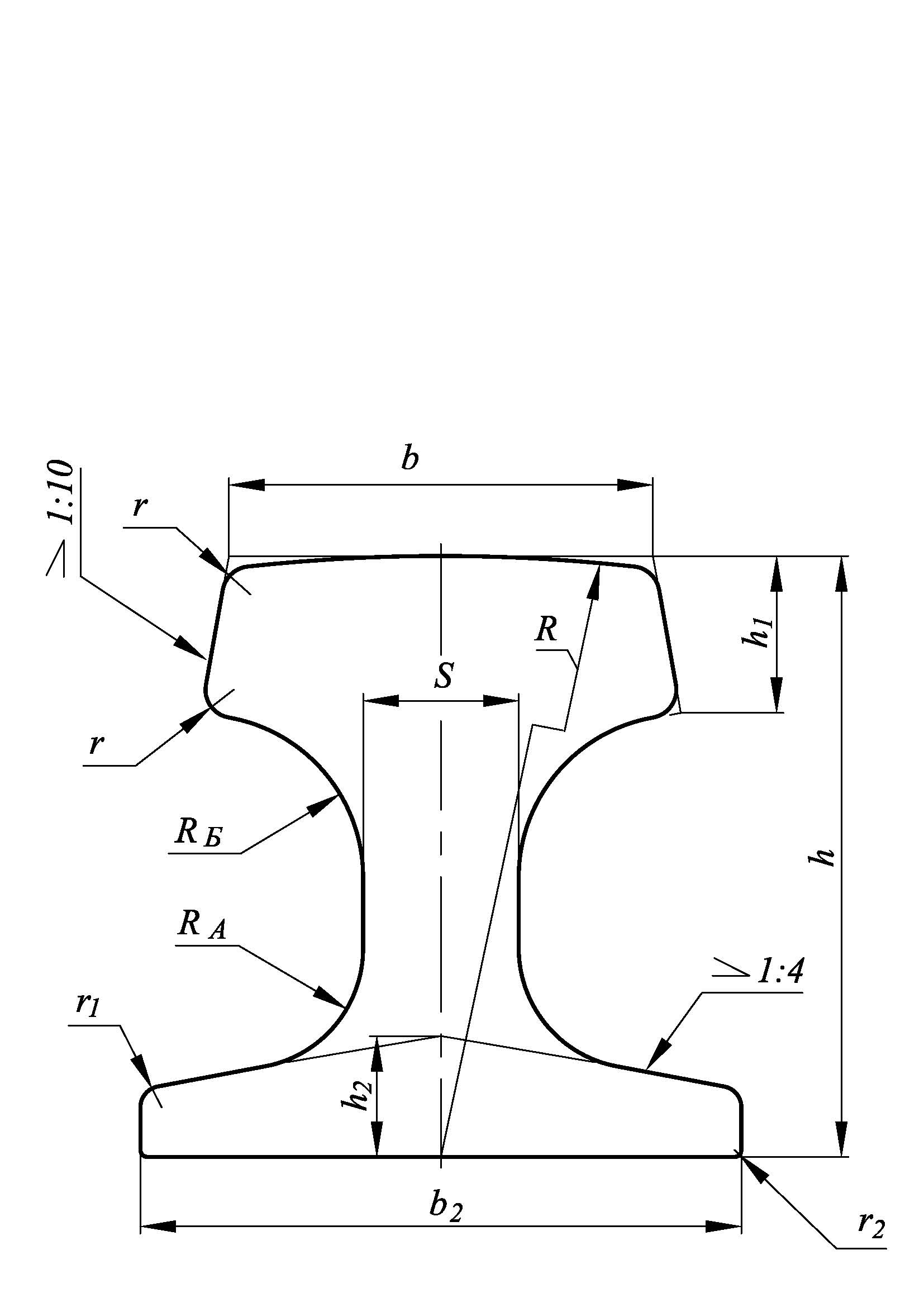

Варианты к заданию № 1 (крановый рельс)

Тип

рельса

Размеры, мм

b

b1

b2 = h

S

h1

h2

R

RА

RБ

r

r1

r2

КР 100

100

108

150

38

40

30

450

30

50

8

8

2

КР 120

120

129

170

44

45

35

500

34

56

8

8

2

КР 140

140

150

190

50

50

40

600

32

63

10

10

3

Таблица 6

Варианты к заданию № 1 (цапфа)

варианта

Тип

рельса

Цапфа, размеры в мм

d1

d2

d3

конусность

l1

l2

l3

лев.

прав.

1

КР 100

30

25

28

1:3

1:5

30

30

70

2

КР 120

25

20

22

1:5

1:7

35

32

72

3

КР 140

20

15

18

1:3

1:5

30

28

65

4

КР 100

30

25

26

1:5

1:3

35

26

72

5

КР 120

25

20

22

1:3

1:7

30

30

68

6

КР 140

20

15

18

1:5

1:3

35

32

72

7

КР 100

30

25

28

1:3

1:8

30

28

66

8

КР 120

25

20

22

1:5

1:3

35

26

68

9

КР 140

20

15

18

1:3

1:8

30

30

65

10

КР 100

30

25

26

1:5

1:3

35

32

72

11

КР 120

25

20

20

1:3

1:7

30

28

62

12

КР 140

20

15

15

1:5

1:3

35

26

64

13

КР 100

30

25

28

1:3

1:8

30

30

62

14

КР 120

25

20

22

1:5

1:3

35

32

70

15

КР 140

20

15

15

1:3

1:5

30

28

64

16

КР 100

30

25

28

1:5

1:8

35

26

65

17

КР 120

25

20

23

1:3

1:5

30

30

63

18

КР 140

20

15

16

1:5

1:3

35

32

72

19

КР 100

30

25

25

1:3

1:7

30

28

65

20

КР 120

25

20

20

1:5

1:8

35

26

68

Указания к выполнению работы

1. Изучить особенности построения ступенчатых разрезов по ГОСТ 2.305–68.

2. Типы линий должны соответствовать ГОСТ 2.303–68.

3. Количество размеров должно быть минимальным, но достаточным для изготовления и контроля детали.

Рис. 23

Рис. 24
