3. Оформление графической части дипломной работы
Одним из основных и ответственных при выполнении дипломной работы является оформление графической части. Графическая часть, с одной стороны, должна максимально полно иллюстрировать текстовую часть, а с другой стороны — являться основой и отражением тех положений, которые излагает автор в работе и в докладе во время защиты работы.
Процесс выполнения графической части работы следует разделить на два этапа:
1) изготовление схем, чертежей, графиков и диаграмм для пояснительной записки;
2) изготовление графических материалов для иллюстрации доклада на защите работы.
Структура графических материалов определяется автором вместе с руководителем и указывается в задании на проектирование.
Графический материал в тексте дипломной работы должен иллюстрировать результаты анализа, проведенного автором работы. Он может включать диаграммы, графики, гистограммы, картограммы, блок-схемы, фрагменты планов, схемы границ земельных участков и другие чертежи. В тексте дипломной работы должно быть расположено не менее 6-8 иллюстраций.
Все иллюстрации в тексте (схемы, чертежи, фотографии и пр.) называются рисунками. Они должны иметь формат листа А4 или АЗ и общую последовательную нумерацию (рис. 1., рис. 2. и т.д.). Каждый рисунок должен быть вычерчен и оформлен тушью (или отпечатан на принтере) в соответствии с требованиями технического черчения, иметь название, соответствующее его содержанию и условные обозначения. Рисунки могут быть оформлены в черно-белом или цветном вариантах. Располагают их в тексте по тем же правилам, как и таблицы.
В тексте дипломной работы могут быть использованы следующие иллюстрационные материалы:
графики (урожайности сельскохозяйственных культур, динамики предоставления земель в собственность, аренду, поступление земельных платежей и др.);
диаграммы (распределения земельного фонда по категориям земель, землевладельцам и угодьям; структуры затрат на ведение земельного кадастра и др.)
блок-схемы (взаимодействия территориальных органов и подразделений системы «Роснедвижимость», структура земельно-кадастровой документации и др.);
(схемы, карты) к ним относятся:
а) схема, характеризующая существующий характер использования земель муниципального образования или землевладения (землепользования);
б) дежурная кадастровая карта муниципального образования;
в) земельно-оценочная (почвенная) карта или другая карта целевого назначения;
г) картограмма внутрихозяйственной (экономической) оценки земель;
д) карта обременений в использовании земель административного района (города);
е) проект внутрихозяйственного землеустройства на год землеустройства
В зависимости от темы дипломной работы возможны и иные чертежи.

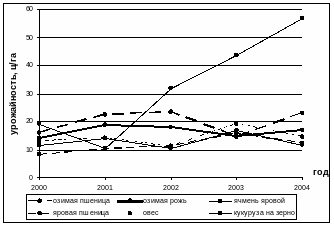

На рисунке 3 показан пример оформления графиков в тексте.
Рис. 3 Динамика урожайности зерновых культур Саратовской области за период 2000-2004 гг.
Графический материал, представляемый к защите, включает 3-4 обязательных чертежа, диаграммы и таблицы. Они выполняются со строгим соблюдением всех правил проектной документации.
Разные темы дипломных работ имеют некоторые различия по содержанию и количеству графического материала.
Дипломные работы по оценке земель сопровождаются почвенной картой, картой бонитировки почв оцениваемой территории, картограммами оценки по ряду показателей и видам оценки по ряду показателей и видам оценки, табличным материалом, отражающим оценочные шкалы, параметры показателей оценки по оцениваемой территории и информацию о земельном фонде.
Для дипломных работ по учету земель района обязательна схема, где указываются границы района землевладений и землепользовании; крупные массивы лесного фонда; гидрография; дорожная сеть, местоположение районного центра и центральных усадеб сельскохозяйственных предприятий крупных населенных пунктов; массивы других категорий земель, отражающиеся в масштабе схемы. На врезках схемы землевладений и землепользовании района могут быть отдельные диаграммы по землевладельцам и землепользователям и угодьям, категориям земель и т. д. Схема оформляется штампом по установленному стандарту. Кроме схемы землевладений и землепользований, отражающей количественную сторону учета, по согласованию с руководителем, выполняется ряд карт и картограмм, характеризующих учет качества земель района (почвенная карта, картограмма засоленности и т. д.). Графики, иллюстрирующие эту тему, могут отражать динамику различных процессов в земельном фонде района: например, динамику сельскохозяйственных угодий. Табличный материал должен отражать состояние земельного фонда района с разных точек зрения: по составу угодий, землепользователям и т. д.
В дипломных работах по оценке земель и по учету, как правило, рассматриваются вопросы использования земель. В графической части это должно быть отображено в проектных землеустроительных чертежах. Кроме того, все дипломные работы должны сопровождаться таблицами, характеризующими существующую и перспективную экономику района или хозяйства.
В дипломных работах по прогнозированию использования земельных ресурсов, кроме схемы землевладений и землепользовании и почвенной карты, автором выполняется схема перспективного использования земельного фонда. На этой схеме должно быть показано перспективное зонирование территории, специализация сельскохозяйственных предприятий, трансформация угодий, мелиоративные мероприятия, планируемые территории под освоение новых земель и отводы под объекты нового строительства, перспективное развитие населенных пунктов и дорожной сети, размещение промышленности и природоохранные мероприятия. Табличный материал, сопровождающий данные дипломные работы, должен содержать информацию о составе земельного фонда территории, о существующем и перспективном уровне основных производственно-экономических показателей сельскохозяйственных предприятий, о размере капиталовложений на перспективу и экономическом эффекте.
Темы дипломных работ, освещающие вопросы организации и планирования землеустроительных работ, так же, как и предыдущие, иллюстрируется схемой землевладений и землепользовании района (города) или области, почвенной картой. Кроме того, необходимо схемы организационной структуры землеустроительной службы РФ, области, района, на материалах которого разрабатывается дипломная работа. Табличный материал информирует о состоянии земельного фонда, основных производственных показателях, объемах работ и эффективности деятельности землеустроительной службы региона. На почвенных картах указываются границы почвенной разновидности, их индексы, границы землевладений и землепользовании. Массивы почвенных разновидностей окрашиваются в соответствии с установленной цветовой шкалой. Аналогично выполняется карта бонитировки почв и кадастровая карта, но кроме экспликации по агропроизводственным группировкам, карта снабжается шкалами бонитировки почв и кадастровой оценки земель.
При оформлении чертежей в тексте необходимо придерживаться определенных правил, указанных выше.
Графический материал должен быть равномерно распределен в тексте дипломной работы после ссылки на иллюстрацию.
Оформление схем чертежей частного, конкретного характера согласуется с руководителем.
Следует придерживаться общих требований по размещению основных элементов чертежа: название и экспликацию размещают в верхней части листа, чертеж территории — с таким расчетом, чтобы оставалось достаточно места для выносок и дополнительной информации, в правом нижнем углу вычерчивается штамп.
Чертежи схемы и таблицы окаймляются общей рамкой с отступлением от края листа на 3 см. Простейшая рамка строится в две линии: внешняя толщиной 2 мм, внутренняя — 0,5 мм, при расстоянии между ними 5 мм. Возможно применение художественных рамок иного размера по усмотрению автора.
Штамп вычерчивается на всех чертежах, схемах, таблицах, оформляется в соответствии с размерами и содержанием землеустроительного черчения.
Для большей информативности на чертежах можно располагать различные врезки: картограммы, графики, диаграммы, таблицы.
При работе с таблицами следует обратить внимание на то, чтобы информация их была бы достаточно лаконична и тесно связана с темой, раскрываемой в работе. Кроме того, таблицы должны хорошо читаться на расстоянии. Размер букв, цифр, индексов в таблицах должен быть не менее 10x10 мм, необходимо выдерживать интервал между графами и строками не менее 3 мм. Название таблиц выполняется более крупным шрифтом. При необходимости выделения отдельных элементов таблицы (например: ведущее хозяйство), можно применить прием индексации этого элемента цветом или изменением общего шрифта.
При подготовке к защите дипломной работы рекомендуется подготовить этикетки с порядковыми номерами чертежей и таблиц.
Для упрощения и ускорения чертежно-оформительских работ допускается применение наборов переводных шрифтов и набивных шрифтовых трафаретов разных размеров и типов, применения современной компьютерной техники.
