Лекция 1 изображения на чертежах.

1.1. Ортогональное проецирование.

Изображения изделий выполняются способом ортогонального проецирования. Принято в России и большинстве стран Европы изображаемый предмет располагать между наблюдателем и соответствующей плоскостью проекции.

Шесть граней куба принимают за основные плоскости проекции, совмещаемые с плоскостью чертежа, как показано на рис.1.

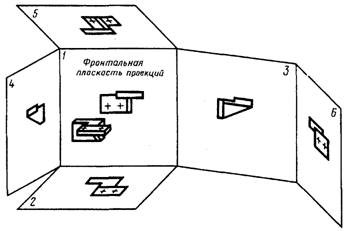

Рис.1. Основные плоскости проекций.

Согласно ГОСТ 2.305—68** изображение на фронтальной плоскости проекций принимают на чертеже в качестве главного. Предмет располагают относительно фронтальной плоскости проекций так, чтобы изображение на ней (главное изображение) давало наиболее полное представление о форме и размерах предмета.

В зависимости от содержания изображения разделяют на виды, разрезы, сечения.

1.2. Виды.

Вид — изображение обращенной к наблюдателю видимой части поверхности предмета. (рис.2).

Рис.2. Основные виды.

Виды, получаемые на основных плоскостях проекций, являются основными и имеют следующие названия: 1 — вид спереди (или главный вид); 2 — вид сверху; 3 — вид слева; 4 — вид справа; 5 — вид снизу; 6 — вид сзади (рис. 2). Название вида определяет направление взгляда наблюдателя (направление проецирования).

При выполнении чертежа количество видов должно быть минимально, но достаточно для определения геометрической формы детали. Главный вид всегда присутствует на чертеже, наличие остальных определяется формой детали.

Для уменьшения количества изображений допускается на видах показывать необходимые невидимые части поверхности предмета штриховыми линиями (Рис.3).

Рис.3. Уменьшение количества видов.

Виды, расположенные в проекционной связи обозначений не имеют. Если какой-либо вид (вид Д) расположен вне проекционной связи с главным указывают стрелкой направление проецирования, обозначаемое прописной буквой кириллицы, той же буквой обозначают построенный вид (рис.4).

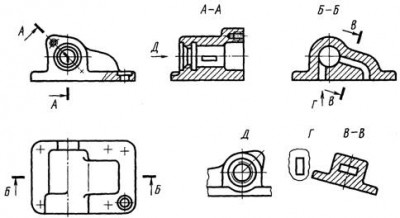

Рис.4 Виды, разрезы, сечения.

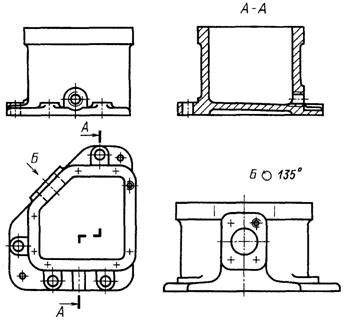

Кроме основных видов используются дополнительные виды, если какая-либо часть предмета не может быть показана ни на одном из основных видов без искажения формы и размеров, получаемые на плоскостях, не параллельных основным плоскостям проекций. Дополнительный вид, если располагается не в проекционной связи, также отмечают стрелкой и надписью (рис.5). Допускается повертывать дополнительный вид, при этом к надписи добавляют знак «повернуто» при необходимости указывается угол поворота.

Когда не рационально выполнять весь вид, ибо интерес представляет только определённое место детали, то выполняют местный вид (рис.6). Изображение ограниченного места поверхности предмета называют: местным (частичным) видом. Он может быть ограничен линией обрыва (Вид Д, рис. 6.) или не ограничен (Вид Г, рис. 6.). Местный вид отмечают на чертеже подобно дополнительному виду.

Рис.5. Примеры выполнения и обозначения дополнительных видов.
