Контрольная работа 3

Контрольную работу выполняют студенты, работающие по программе I.

ЭПЮР 5

Целевое назначение. Закрепление знаний по курсу начертательной геометрии и их применение для решения технических задач.

Содержание работы. Построить две ортогональные проекции, аксонометрическое изображение и приближенную развертку поверхности технической конструкции.

Эпюр выполняют на листе чертежной бумаги формата 22, карандашом, без закрашивания акварельными красками.

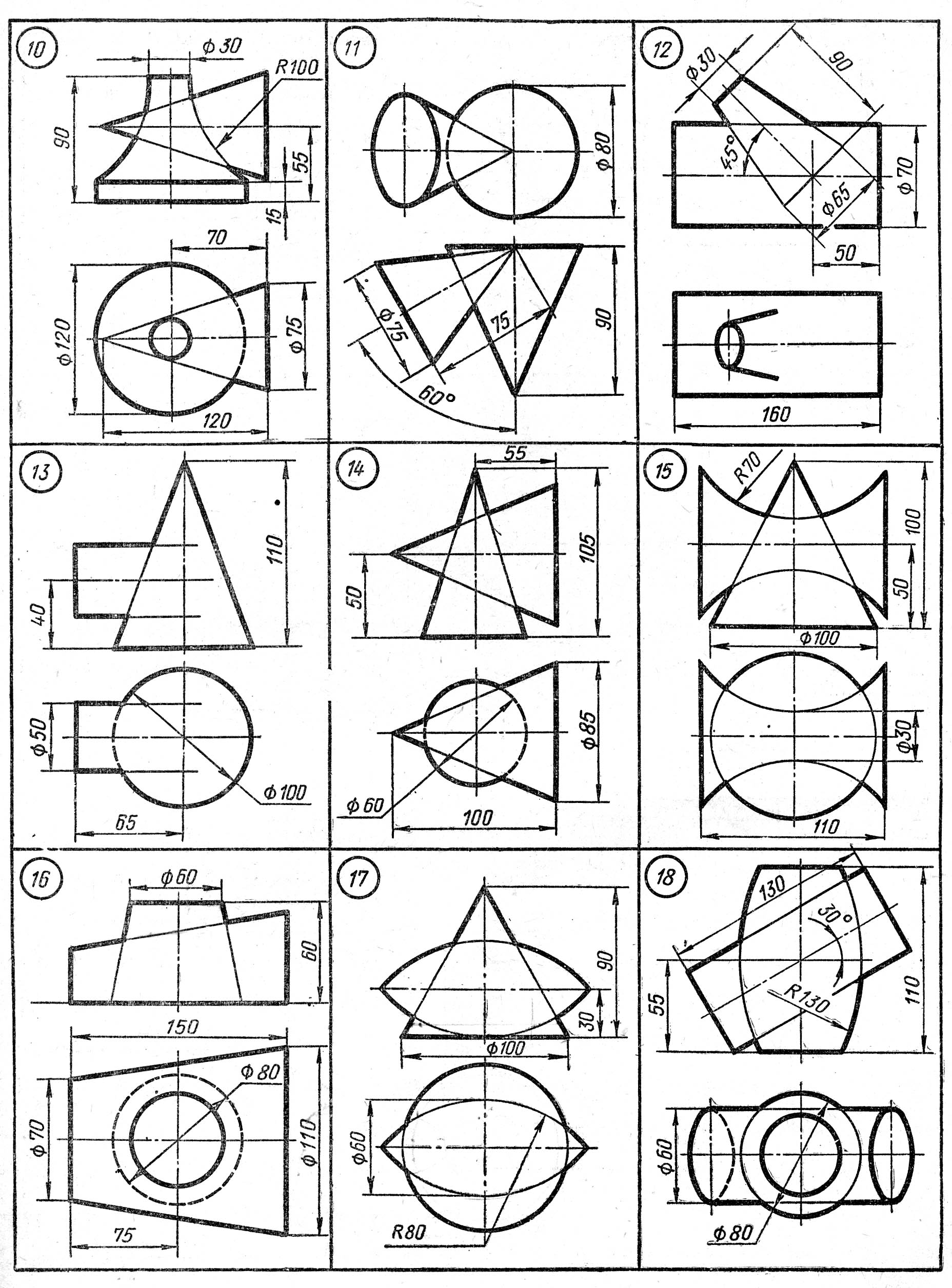

Индивидуальные задания даны на рисунке 11. Пример выполнения – рисунки 12 и 13.

Методические указания. Данные для вычерчивания эпюра взять из таблицы 2 см. рисунок 11).

В вариантах 1, 2, 4, 5, 11, 17, 18, 19, 20, 23, 24, 26, 27 даны технические конструкции переходов от прямоугольного или квадратного сечения к круглому. Переход состоит из четырех треугольников, основания которых составляют прямоугольные сечения, а противоположные вершины лежат на окружности кругового сечения.

Вершины прямоугольного сечения являются вершинами конических поверхностей, которые своими основаниями примыкают к окружности кругового сечения.

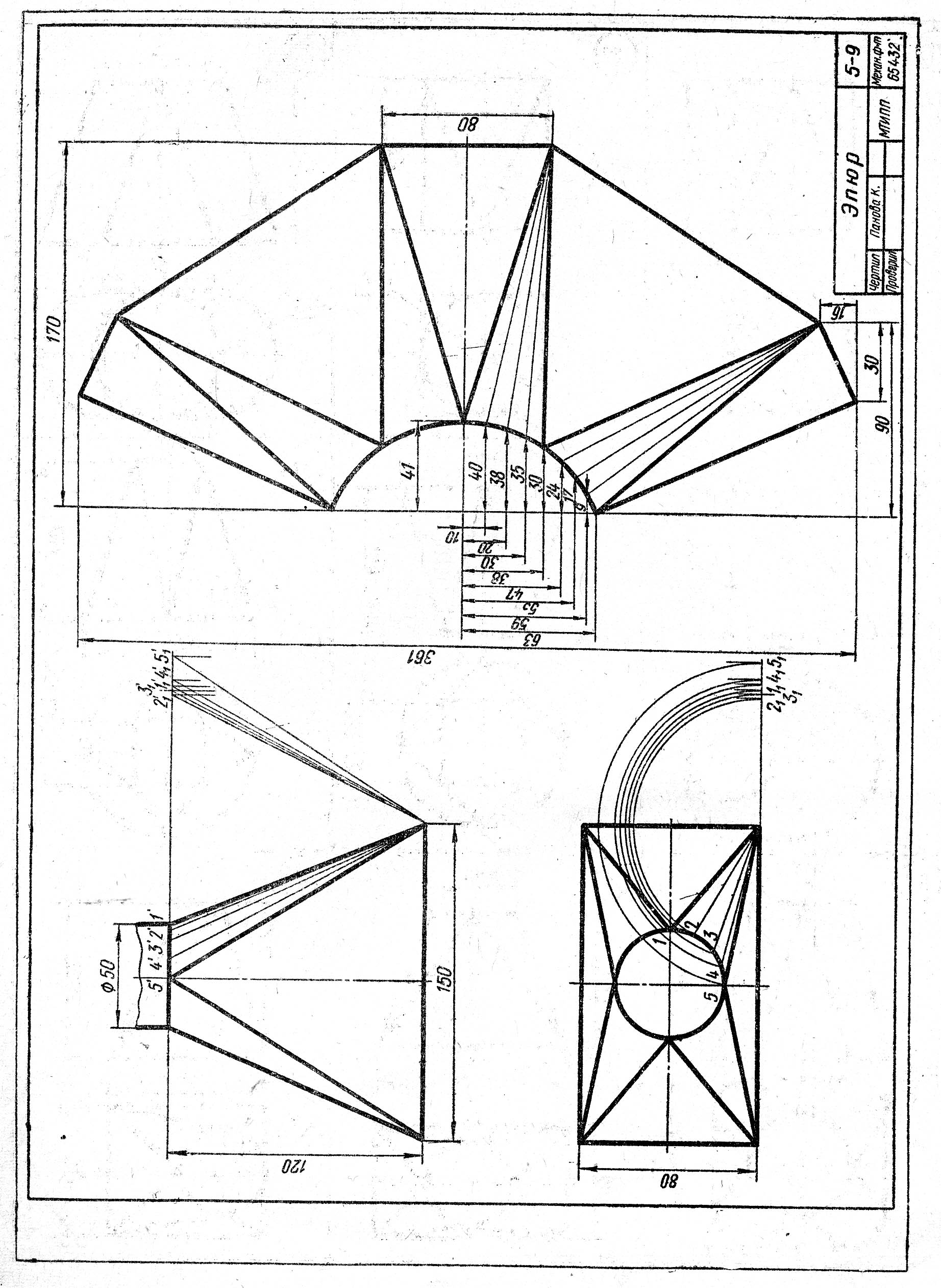

Построение развертки этих переходов сводится к нахождению натуральных величин треугольников и приближенному развертыванию конических поверхностей. Для этого конические поверхности разбивают образующими на несколько небольших частей, заменяют каждую часть плоскостью, ограниченной треугольником. Находят натуральные величины сторон треугольников и постепенно, в последовательном порядке, строят их на развертке. На рис. 12 дан пример построения развертки подобной конструкции.

В вариантах 3, "6, 10, 12, 13, 14, 15, 16, 21, 22, 25 даны конструкции переходов от одного кругового или состоящего из двух полуокружностей, соединенных прямыми линиями, сечения к другому круговому или к двум круговым сечениям. Основными поверхностями в этих переходах являются конические (варианты 3, 10, 13, 16, 14, 22, 25) и цилиндрические (варианты 6, 12, 15, 16, 21, 22), кроме того, в вариантах 6, 12, 13, 14, 15, 16, 21, 22, 25 в конструкции поверхностей включены плоские фигуры.

В вариантах 7, 8, 9 даны конструкции переходов от кругового сечения одного диаметра к круговому сечению другого диаметра (одному сечению в вариантах 7 и 8 или двум в варианте 9), расположенных в плоскостях, не параллельных между собой.

Для построения развертки этих поверхностей следует построить горизонтальную проекцию кроме заданной.

Приближенная развертка строится теоретически, без учета толщины материала. Развертку поверхностей желательно строить в виде симметричной фигуры. На чертеже развертки надо указать размеры, необходимые для раскроя (разметки), и габаритные.

Для указания координат точек криволинейного контура размерные линии рекомендуется указывать по типу, данному на рисунке 12.

Аксонометрическое изображение следует выполнить в прямоугольной диметрни с приведенными коэффициентами искажения. При построении аксонометрического изображения окружностей обратите особое внимание на направление и величины осей получающихся эллипсов.

В вариантах 7, 8, 9 надо построить аксонометрическое изображение окружностей, расположенных во фронтально-проецирующих плоскостях.

Отрезки цилиндрических труб, идущих от круговых сечений, в аксонометрии не изображать.

Аксонометрические изображения следует выполнять на отдельном листе формата 12; если это изображение не может быть выполнено на общем листе для эпюра 5 формата 22.

Все выполненные эпюры с обязательными записками надо сброшюровать в альбом для предъявления на экзамене. На титульном листе альбома должны быть следующие надписи.
