5 Построение генерального плана перекрестка
После завершения расчетов и выбора оптимальной схемы организации движения на заданном перекрестке необходимо выполнение соответствующих схем и чертежей. Желательно построение плакатов начать с выполнения генерального плана перекрестка, а на его основании – схему пофазного разъезда и график режима работы светофора. Это сократит время построения схем пофазного разъезда и позволит качественно расставить светофорные объекты.
5.1 Генеральный план перекрестка

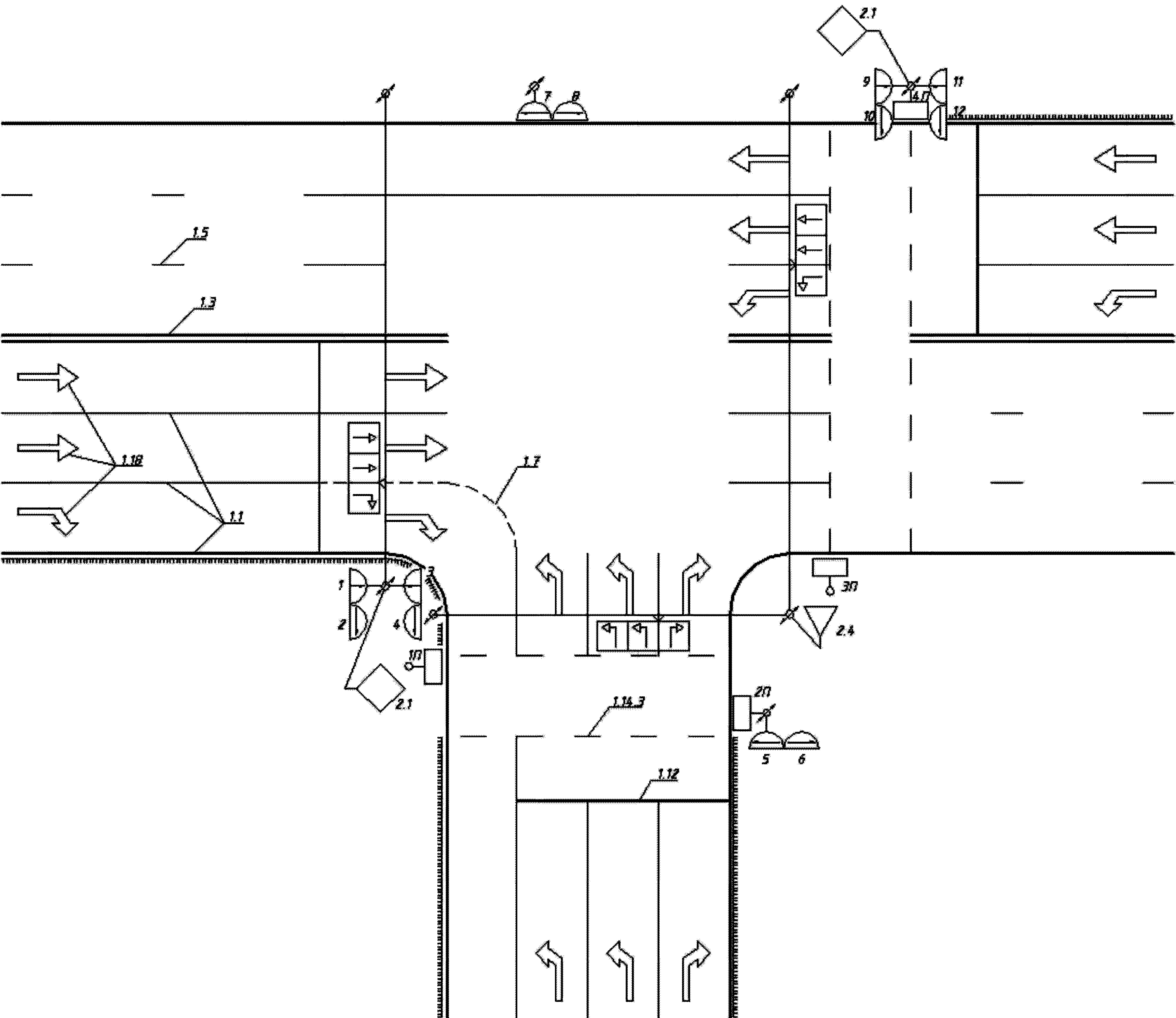

План перекрестка, предусматривающий использование рядов движения в соответствии с выбранной в п. 3.2 схемой пофазного разъезда, вычерчивается на демонстрационном листе в масштабе 1:200. Пример генерального плана перекрестка показан на рис. 5.1.
Рис. 5.1 Пример выполнения генерального плана перекрестка
На плане должны быть показаны используемые средства светофорной сигнализации и дорожные знаки, а также разметка проезжей части. Светофоры и дополнительные секции светофоров должны быть пронумерованы. Обозначение разметки на пешеходном переходе должно соответствовать ширине пешеходного пути, рассчитанной исходя из интенсивности движения пешеходов. На чертеже должны быть проставлены все основные размеры.
Размещение технических средств организации дорожного движения производится с учетом ГОСТ 23457-86 «Технические средства организации дорожного движения. Правила применения» [9]. Технические средства также должны быть пронумерованы.
5.2 Построение графика режимов работы светофоров
Построение графика рационального режима работы светофоров производится на основании полученных расчетом данных, сведенных в табл. 8 (прил. Д) и данных о номерах светофоров, указанных на схеме пофазного разъезда. Обязательно должен быть рассмотрен вопрос о необходимости расположения дублирующих и пешеходных светофоров. Нумерация светофоров и дополнительных секций на графике должна соответствовать нумерации, использованной при построении плана перекрестка.
При построении графика работы светофоров, их разделяют по группам, с учетом взаимной одинаковой работы по фазам:
транспортные светофоры без дополнительных секций;
транспортные светофоры с дополнительными секциями;
пешеходные светофоры.
Пример графика работы светофоров представлен на рис. 5.2.
№№ светофоров |
Сигналы светофоров в тактах № |
Такты, с |
||||||||
1.2 |
1.3 |
2.2 |
2.3 |
3.2 |
3.3 |
зел. |
желт. |
красн. |
красн. с желт. |
|
|
|
|
|
|
|
|
14 |
- |
38 |
- |
1, 9 |
|
|
|
|
|
|
13 |
3 |
36 |
- |
12, 4 |
|
|
|
|
|
|
13 |
- |
- |
- |
11, 3 |
|
|
|
|
|
|
30 |
4 |
18 |
- |
6, 8 |
|
|
|
|
|
|
30 |
- |
- |
- |
2, 10, 7, 5 |
|
|
|
|
|
|
14 |
- |
- |
- |
Рис. 5.2 Пример выполнения графика режимов работы светофоров
