Sensitivity Analysis - Анализ чувствительности.

Здесь анализируются либо потенциалы всех узлов при изменении параметров схемы в режиме по постоянному току – DC Analysis, либо частотные зависимости какого либо узла при изменении параметров одного выбранного компонента.

Вкладка показана на рис 29., как видно тип анализа может быть либо DC либо AC.

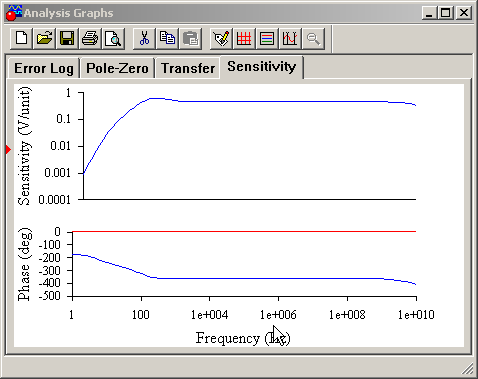

При AC необходимо указать компонент схемы по отношению к которому определяется чувствительность. Результат выдаётся в виде графиков рис 30.

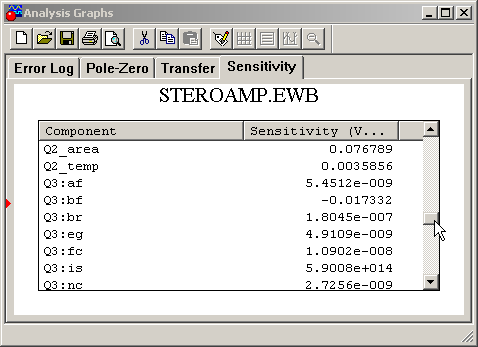

При DC результат выдаётся в виде таблицы рис 31.

Рис 29.

Рис 30.

Рис 31.

Worst case - Расчёт наихудшего случая.

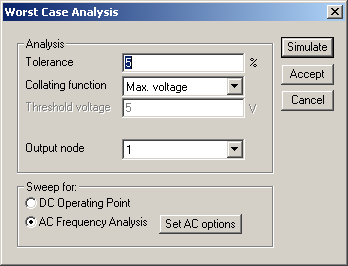

В некоторых схемах при случайном сочетании значений элементов возможны либо превышение потенциалов узлов выше какого то порога, либо снижение потенциала ниже допустимого уровня, возможны варианты, когда такие превышения или снижения возникают на определённых частотах – данные случаи и называют наихудшими. На соответствующей вкладке рис 32. необходимо установить следущие параметры.

T olerance – диапазон разброса значений элементов в %.

Collating function – тип наихудшего случая, всего 6 случаев.

Max. voltage – достижение макси-мального напряжения в какой то точке.

Min. voltage – достижение мини-мального напряжения в какой либо

Рис 32. точке.

Frequency at max – достижение максимума на какой либо частоте в заданном узле.

Frequency at max – достижение минимума на какой то частоте.

Rise edge frequency – (дословный перевод: частота завышения фронта)- частота на которой фронт наихудшего случая в первый раз поднимается выше уровня фронта, полученного при использовании в схеме номинального значения элементов заданного пользователем(разброс номиналов 0%).

Fall edge frequency - (дословный перевод: частота занижения фронта) - частота на которой фронт наихудшего случая в первый раз опускается ниже уровня фронта, полученного при использовании в схеме номинального значения элементов заданного пользователем(разброс номиналов 0%).

Threshold – порог.

Output nodes – узел схемы в котором оцениваются наихудшие случаи.

В результате анализа программа выдаёт графики двух случаев:

1) Для номинального значения параметров схемы.

2) Для наихудшего значения параметров схемы.

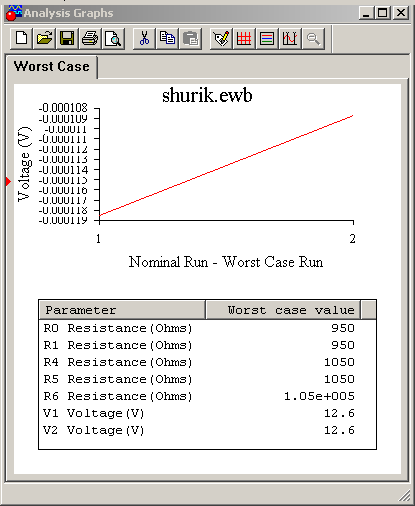

В режиме DC Operating Point – выдаётся график показанный на рис 33.

Рис 33.

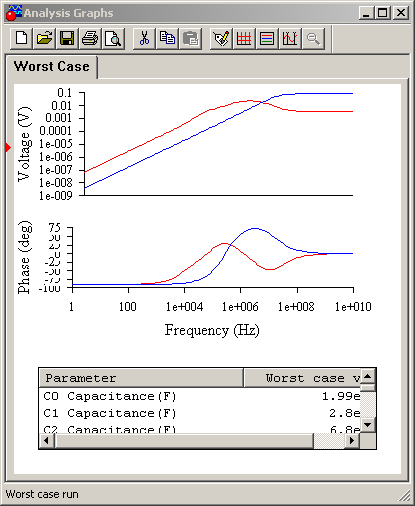

В режиме AC Frequency Analysis выдаётся график показанный на рис 34.

Рис 34.
