Vertical type – осчёт по вертикальной шкале.

Add – добавить узел для анализа.

Remove – отменить анализ этого узла.

Simulate – запуск анализа схемы.

Accept – принять.

Cancel – отмена.

Transient – анализ переходных процессов.

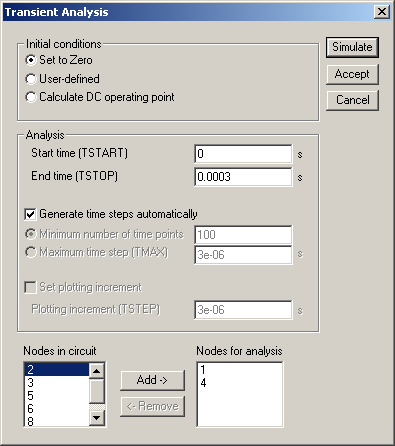

При запуске появляется окно показанное на рисунке 14. Здесь первые три пункта

установка потенциалов.

Start time – начальное время

анализа в секундах.

End time – конечное время

анализа, также в секундах.

Далее выбирается шаг

(интервал) между точками

на графике(точнее шаг по

оси времени).

Пункты Nodes in circuit и

Nodes for analysis-

нужны для того же, что и

при АЧХ.

Пример графика переход-

ного процесса показан на

рис 15.

Рис 14.

Рис 15.

Fourier…- анализ спектра сигнала.

(1)

(2)

(3) (4)

(5)

(6) (7)

Для анализа необходимо задать программе частоту f1 соответствущую периоду повторения сигнала, если сигнал не периодический, то его необходимо “превратить” в периодический, задав период и соответственно частоту f1 равной максимальной длительности этого сигнала. Окно задания параметров программе для того, чтобы она провела анализ Фурье показано на рис 16. Пример графически представленного

Рис 16. анализа Фурье на

р ис 17.

В окне Fourier Analysis:

Output node - узел на котором проводят анализ Фурье.

Fundamental frequency – это частота f1.

Number of harmonics – здесь указывается до какой гармоники провести анализ.

Display phase – показать фазы гармоник спектра.

Output as line graph-используется при проведении анализа

Рис 17. Фурье для неперио- дических сигналов. (Или просто построение огибающей гармоник). В таблице(рис 17) программа выдала коэффициент нелинейных искажений сигнала по отношению к f1.

Считается по формуле:

Разложению подвергается участок сигнала длительностью 1/ f1. Это сделано для того, чтобы анализировать спектр после окончания переходных процессов. При анализе ВЧ сигналов, например АМ, число анализируемых гармоник необходимо задавать таким, чтобы максимальная установленная гармоника была “на краю” анализируемого спектра.

Noise – анализ шумовых характеристик.

Анализ частотных характеристик, внутренних шумов.

Шумы анализируются от заданного входа до заданного выхода. На графиках выдаётся плотность мощности [ ] при этом выходной шум делится на коэффициент передачи устройства и образуется таким образом шум на входе(шум подведённый ко входу).

Шум подведённый ко входу позволяет оценить пройдут ли входные сигналы на выход, “непотонув” в шуме или же на выходе их не различишь на фоне шумов.

При нажатии на пункте Noise открывается окно показанное на рис 18.

Input Noise reference source – здесь необходимо выбрать источник сигнала со стороны которого анализируются шумовые характеристики.

Output node – узел схемы на котором анализируется шум.

Reference node – узел, относительно которого А.Ш.

В FSTART и FSTOP начало и конец диапазона частот.

Sweep type – тип масштаба по оси частот.

Number of points – число точек на графике.

Vertical scale – тип масштаба по вертикальной оси.

В самом последнем пункте устанавливается компонент, вклад которого в общую шумовую характеристику необходимо получить на

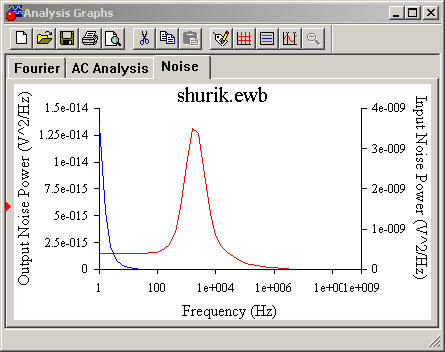

Рис 18. отдельном графике. При этом для ускорения вывода графика можно установить число точек вывода меньше числа точек расчёта. Пример построенного графика на рис 19.

- одна точка вывода соответствует на одну точку рассчёта.

- одна точка вывода на 10 рас-счётных точек.

Рис 19.
