ОБЯЗАТЕЛЬНО прочитайте (не исключено, что списать не дадут)

Рекомендуется порядок чтения (для того чтобы получить целостное представление об ОТУ): 1) Передаточные функции  2) структурные преобразования  3) частотные характеристики  4) логарифмические характеристики  5) звенья САУ  6) устойчивость  7) характерные частоты САУ  8) качество управления  9) дискретные САУ

ВНИМАНИЕ! В примерах тестов Минобазования – непривычные обозначения: s – оператор Лапласа (в лекциях обозначался p), H(s) или W(s) – передаточная функция (ПФ) (в лекциях обозначалась W(p) )

Дискретные системы

Модели дискретных систем

Порядок модели дискретной системы

Z-преобразование

Таблица Z-преобразования

Передаточная функция дискретной системы

Устойчивость дискретной системы

Граница устойчивости нейтрального типа дискретной САУ

Граница устойчивости колебательного типа дискретной САУ

Примеры анализа устойчивости из тестов Минвуза

Установившееся значение выхода дискретной САУ при постоянном входном воздействии

Установившееся значение ошибки дискретной системы

Пример из тестов Минвуза, расчет установившейся ошибки

Звенья САУ. Элементарные звенья и их характеристики.

Динамические свойства звеньев и САУ

Безынерционное звено

Апериодическое звено 1-го порядка

Апериодическое звено 2-го порядка

Колебательное звено 2-го порядка

Консервативное звено

Интегрирующее звено(идеальное)

Изодромное звено (ПИ-закон управления)

Реальное интегрирующее звено (интегрирующее звено с замедлением)

Дифференцирующее звено (идеальное)

Реальное дифференцирующее звено (дифференцирующее звено с замедлением)

Форсирующее звено 1-го порядка

Звено запаздывания (чистое запаздывание)

Передаточные функции (ПФ)

Относительная степень ПФ

Построение ПФ по дифференциальному уравнению САУ

Построение частотной ПФ

Структурные преобразования

Передаточная функция цепочки последовательно соединенных звеньев

Передаточная функция параллельно соединенных звеньев

Передаточная функция звена, охваченного обратной связью

Узел через звено со входа на выход (по ходу сигнала)

Узел через звено с выхода на вход (против хода сигнала)

Сумматор через звено со входа на выход (по ходу сигнала)

Сумматор через звено с выхода на вход (против хода сигнала)

Узел через сумматор (по ходу сигнала)

Сумматор через узел (по ходу сигнала)

Устойчивость

Необходимое условие устойчивости (Недостаточное)

Пример использования необходимого условия

По расположению корней на комплексной плоскости

Признак устойчивости

Признак неустойчивости

Признаки границ устойчивости

Апериодическая (иначе – нейтральная) граница: нулевой вещественный корень

Колебательная граница : чисто мнимые комплексно-сопряженные корни

Качество управления

Определение

Группы показателей качества

Классификация по способам определения

Прямые показатели (оцениваются непосредственно по графику изменения выхода во времени)

Характеризующие свободную составляющую процесса на выходе САУ

Время переходного процесса

Перерегулирование и наступление 1-го максимума

Декремент затухания

Частота и период собственных колебаний

Число полных колебаний

Характеризующие вынужденную составляющую процесса на выходе САУ

Статическая ошибка

Динамическая ошибка

Астатизм, порядок астатизма

Коэффициенты ошибок

Пример расчета по коэффициентам ошибок из теста: воспроизведение g(t)=20

Косвенные показатели качества управления

Показатели, оцениваемые по распределению корней характеристического ур-ния (Время переходного процесса, Колебательность,Затухание)

Показатели, оцениваемые по амплитудно-частотной характеристике: (Частота среза, Полоса пропускания, Резонансная частота, Колебательность,

Время переходного процесса, Момент наступления первого максимума)

Показатели, оцениваемые по логарифмической АЧХ

Характерные частоты САУ

Частота среза

Частота, соответствующая полосе пропускания

Резонансная частота

Частотные характеристики

Определение и построение

амплитудно-частотная (АЧХ)

фазовая частотная (ФЧХ)

Логарифмическая амплитудно-частотная характеристика (ЛАЧХ) и логарифмическая фазовая частотная характеристика (ЛФЧХ).

Построение ЛАЧХ, пример

Характерные частоты, определяемые по ЛАЧХ

Частота среза на ЛАЧХ

Примеры расчета с ЛАЧХ из теста МиНОБРАЗОВАНИЯ (см. также ЛАЧХ и ЛФЧХ в разделе «Звенья САУ»)

Разъяснения терминов и тем

Дискретные системы

Модели дискретных линейных систем класса «скалярный вход u[n] – скалярный выход y[n]» задаются обычно в форме разностных уравнений, связывающих значение выхода объекта на некотором такте со значениями выхода объекта в предшествующих тактах (инерционность) и входа в этом же такте и нескольких предшествующих тактах. Продолжительность такта T – постоянна, такт с номером n соответствует моменту времени (nT). В промежутках между тактами значения входа и выхода не рассматриваются.

Пример 1 модели в общем виде (определение текущего значения выхода по предыстории). .

В примере видно, что значение выхода y[n] зависит от предшествующих значений выхода в тактах [n–1], [n–2],…, [n–M] и от управляющих воздействий в тактах [n–1], [n–2],…, [n–R]. Параметрами модели являются коэффициенты a_{i ,} i=1,…,M и b_k, k =1,..,R. Обычно R<M, гораздо реже R=M, почти никогда R>M

Порядок модели дискретной системы определяется значением M.

Модель 1-го порядка:

Модель 2-го порядка:

Пример 2 модели в общем виде (расчет будущего значения выхода по текущему значению)

Порядок модели дискретной системы определяется значением M.

Модель 1-го порядка:

Модель 2-го порядка:

Пример из теста Минвуза: определить порядок разностного уравнения , где T – период квантования, n = 0,1,… – дискретное время (такты). Ответ: порядок равен 2.

Z-преобразование

Используется для получения передаточных функций дискретных систем (форма ПФ аналогична ПФ непрерывных систем). Z-преобразование = дискретному варианту преобразования Лапласа, используемому в непрерывных системах: вместо (преобразование непрерывной функции времени f(t) в изображение F(s) , s – оператор Лапласа) в дискретных системах используется сумма, заменяющая интеграл: (получено так: при замене интеграла суммой получилось , потом обозначили ). Здесь g(nT) – оригинал, G(z) – изображение.

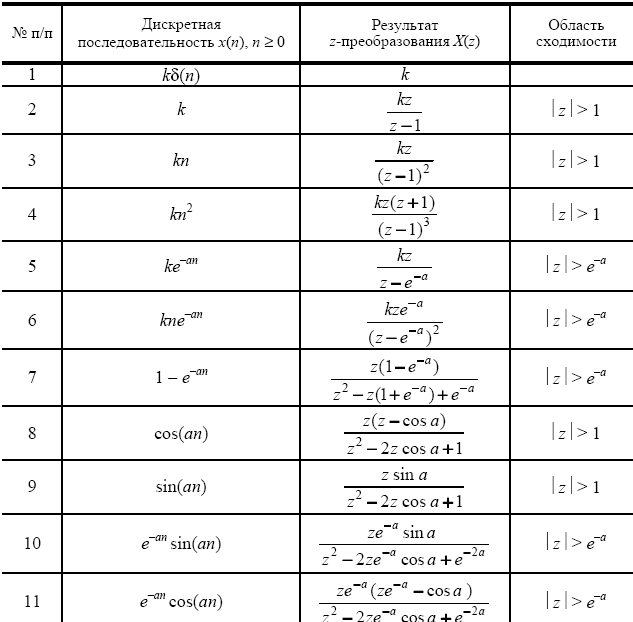

Таблица Z-преобразования ставит в соответствие некоторые оригиналы и изображения (не для всех изображений удается найти оригиналы).

Передаточная функция дискретной системы есть отношение z-изображения выхода к z-изображению входа. Строится по модели дискретной системы. Например, для модели вида 2, т.е. передаточная функция имеет вид:

(степени z трактуются как задержки на соответствующее число тактов по сравнению с y[n+M])

Устойчивость дискретной системы

Шаг 1. Нужно записать уравнение дискретной САУ в форме (можно принять внешнее воздействие = 0, т.к. факт устойчивости – внутреннее свойство системы, от внешнего воздействия не зависит). Шаг 2. Найти корни характеристического уравнения

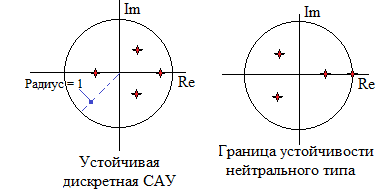

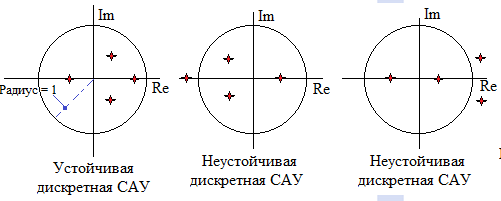

(корни могут быть действительными и/или попарно комплексно-сопряженными, общее число корней k). Шаг 3. Установить факт устойчивости по теореме: в устойчивой дискретной САУ все корни должны лежать внутри круга единичного радиуса на комплексной плоскости: т.е. для всех q_i, i = 1,…,k . Здесь Re(…), Im(…) – соответственно действительная и мнимая часть корня. Если хотя бы для одного корня , САУ неустойчива. ВНИМАНИЕ: в отличие от систем с непрерывным временем анализ устойчивости НЕ ориентируется на знак вещественной части корней!

Граница устойчивости нейтрального типа имеет место, если все корни характеристического уравнения – внутри единичного круга, кроме единственного, находящегося на действительной оси комплексной плоскости в точке пересечения с окружностью единичного радиуса. В системе, находящейся на границе устойчивости нейтрального типа, выход объекта после снятия внешнего воздействия не возвращается в нуль, но и не уходит в бесконечность.

Граница устойчивости колебательного типа имеет место, если все корни характеристического уравнения – внутри единичного круга, кроме пары корней, лежащих на окружности единичного радиуса (не в точке пересечения с действительной осью). В системе, находящейся на границе устойчивости колебательного типа, выход объекта после снятия внешнего воздействия периодически изменяет знак дискретного сигнала (аналог незатухающих колебаний в непрерывных системах).

К примерам из тестов Минвуза об устойчивости дискретных систем

Пример: уравнение динамики САУ , в нем внешнее воздействие (=10) при анализе устойчивости не учитывается. Характеристическое уравнение: . Корни система устойчива.

Пример из тестов Минвуза: В замкнутой системе, описываемой разностным уравнением , где Т – период квантования, n=0,1,… – дискретное время, g(…) –входная переменная, y(…) – выходная переменная, найти корень характеристического уравнения. Решение: корень находится из уравнения q – 0.2 = 0, т.е. q = 0.2.

Установившееся значение выхода дискретной САУ при постоянном входном воздействии. Задача имеет смысл только для устойчивой системы. Для расчета нужно положить и решить соответствующее алгебраическое уравнение относительно установившегося значение выхода y_уст. Пример: уравнение динамики САУ . Полагаем , получим , отсюда

Установившееся значение ошибки дискретной системы

Определяется, если задано уравнение динамики системы и закон изменения задающего воздействия g[n] при значениях тактов n >n*, начиная с n*, после которого можно считать, что действие начальных условий «забыто» (т.е. их влиянием можно пренебречь).

Возможно, закон изменения задающего воздействия задан в форме z-преобразования G₀(z) . Тогда для определения g[n] нужно использовать таблицу обратного преобразования из G₀(z) в g[n]. .

Пример из тестов Минвуза: Пусть динамика разомкнутого контура

системы описывается разностным уравнением . На вход системы, замкнутой обратной связью, подано возрастающее входное воздействие 2n. Учитывая, что Z-преобразование такого сигнала равно , найти установившееся значение ошибки.

Решение: ошибка на n-м такте работы САУ с отрицательной обратной связью равна разности между задающим воздействием и выходом САУ, т.е. . В этом примере Z-преобразование только затуманивает результат. Расчет: в установившемся режиме

Уравнение ошибки найдем, вычитая выход из задания:
