Содержание
Практическая работа № 1 Расчет сварных соединений. |
4 |
Практическая работа № 2 Расчет соединения с натягом. Разработка конструкции соединения с натягом |
16 |
Практическая работа № 3 Расчет шпоночного соединения. Разработка конструкции шпоночного соединения |
24 |
Практическая работа № 4 Расчет резьбового соединения |
28 |
Практическая работа № 5 Расчет передачи винт-гайка |
34 |
Практическая работа № 6 Расчет ременной передачи. Разработка рабочего чертежа шкива |
40 |
Практическая работа № 7 Расчет цепно й передачи. Разработка чертежа звездочки цепной передачи |
46 |
Практическая работа № 8 Расчет зубчатой передачи. Разработка рабочего чертежа зубчатого колеса |
55 |
Практическая работа № 9 Расчет червячной передачи. Разработка рабочего чертежа червяка. |
65 |
Практическая работа № 10 Расчет вала. Разработка рабочего чертежа вала. |
74 |
Практическая работа № 11 Расчет подшипников качения. Разработка конструкции подшипникового узла |
86 |
Практическая работа № 12 Подбор стандартных муфт |
99 |
Список использованных источников |
107 |
3
Практическая работа № 1
ТЕМА: Расчет сварных соединений.
ЦЕЛЬ РАБЛОТЫ: научиться рассчитывать комбинированные (фланговые и лобовые) угловые швы под действием постоянной нагрузки.
Задание: Рассчитать сварное соединение внахлестку равнобокого уголка с косынкой (рис. 1) под действием растягивающей постоянной силы. Проверить возможность работы сварного соединения при переменной нагрузке.
Данные для расчета:
Постоянная растягивающая сила , Н
Материал уголка и косынки
Вид сварки
Задания по вариантам приведены в таблице 5.

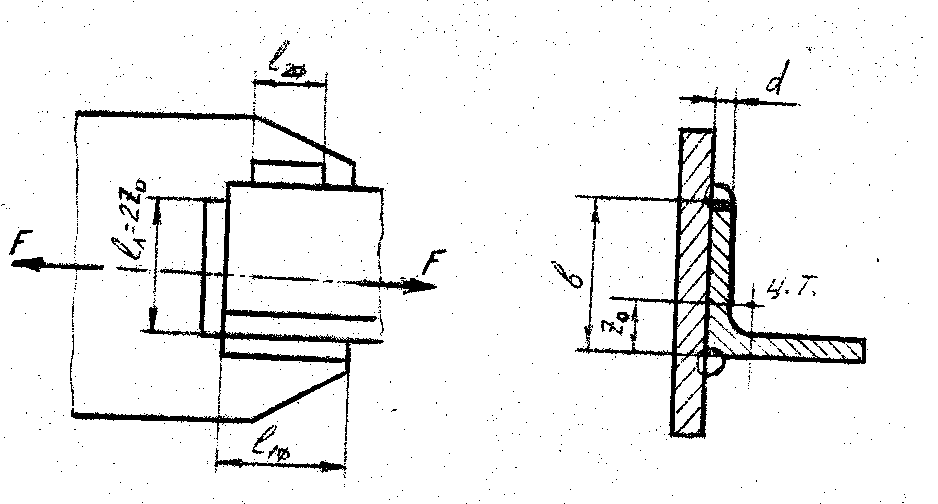

Рисунок 1 − Сварное соединение уголка с косынкой
Общие сведения о сварных соединениях.
Сварные соединения представляют собой основной тип неразъемных соединений. Они образуются путем местного нагрева деталей в зоне их соединения.
Наибольшее распространение получила электрическая дуговая и контактная сварка.
Различают три разновидности дуговой сварки:
а) автоматическая сварка под флюсом – применяется в крупносерийном и массовом производстве для конструкций с длинными швами;
б) полуавтоматическая сварка под флюсом – применяется для конструкций с короткими прерывистыми швами;
в) ручная сварка – применяется в тех случаях, когда другие виды дуговой сварки нерациональны.
Контактная сварка применяется для нахлесточных соединений тонкого листового металла или для стыковых соединений кругового и полосового металла (стыковая сварка).
Достоинства сварочных соединений:
– невысокая стоимость соединения благодаря малой трудоемкости сварки и простате конструкции сварного шва;
– сравнительно большая масса конструкции (на 15 … 25% меньше клепаной конструкции);
– герметичность и плотность соединения;
– возможность автоматизации процесса сварки;
– возможность сварки толстых профилей.
