3.3. Аналитический метод расчета
3.3.1. Вольт-амперные характеристики иногда удается аппроксимировать аналитическими выражениями. Это дает возможность описать электрическое состояние нелинейной цепи математическими уравнениями. Решение таких систем часто является очень трудным.

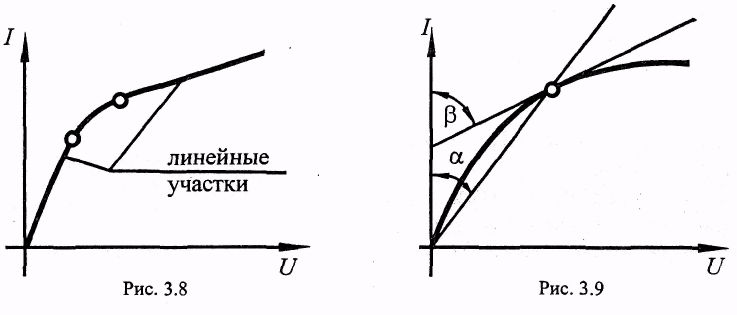

3.3.2. Отдельные участки вольт-амперной характеристики можно рассматривать как линейные (рис. 3.8). Каждый нелинейный элемент имеет как статическое, так и динамическое сопротивление. Статическое сопротивление (рис. 3.9) вообще определяется по закону Ома, т. е.
Динамическое сопротивление определяется выражением
3.3.3. Для аналитического расчета вольт-амперная характеристика разделяется на линейные участки. На этих участках цепь рассчитывается как линейная, имеющая сопротивление
4. Цепи синусоидального тока
4.1. Основные определения
4.1.1. Как источники питания в технике используются машинные и безмашинные преобразователи электрической энергии. Генераторы переменного тока проще в изготовлении, надежнее и дешевле, чем генераторы постоянного тока. Они не имеют коллектора, который требует постоянного регулирования и специального обслуживания. Часто применяются очень простые и надежные двигатели переменного тока, в особенности асинхронные двигатели.
4.1.2. Использование электрических цепей переменного синусоидального тока на борту летательного аппарата обеспечивает стабилизированную частоту вращения приводов приборов и агрегатов. Используя электрический ток повышенной частоты, можно получить очень большие скорости вращения и намного уменьшить массу и габариты основных элементов электрооборудования. Еще одним преимуществом цепей переменного тока является возможность его трансформирования.
4.1.3. Мгновенные значения синусоидальных величин определяются такими формулами:
где
—
амплитуды тока, ЭДС и напряжения;
— угловая частота;
— фазовый угол;
— начальные фазы
тока, ЭДС и напряжения.
Угловая частота связана с линейной соотношением
а
период
4.2. Действующие значения синусоидальных величин
4.2.1. Для характеристики теплового и электродинамического действия синусоидального тока вводят понятие действующего значения синусоидального тока.
Действующим значением синусоидального тока является значение такого постоянного тока, который вырабатывает эквивалентное переменному тепловое или механическое действие.
Тепловое действие постоянного тока за время одного периода
За это же время в том же сопротивлении переменный ток действующего значения вырабатывает то же количество тепла, т. е.
В таком случае действующее значение переменного тока можно определить из соотношения
т. е.
Действующее
значение синусоидальной величины
является среднеквадратичным з
начением
этой величины за период. Если ток
изменяется по синусоиде, т. е.
то
С
учетом того, что
4..2.2. Действующее значение синусоидальной величины в раз меньше, чем ее амплитудное значение
4.2.3. Первый и второй законы Кирхгофа справедливы для мгновенных значений токов и ЭДС, т. е.
