5.4. Мощность трехфазной системы
5.4.1. Мощность трехфазной цепи можно определить как сумму мощностей всех фаз и мощности нейтрального провода, т. е.
Часто мощностью, выделяющейся в нейтральном проводе, можно пренебречь.
Мощность каждой фазы в символическом виде определяется произведением комплекса напряжения на сопряженный комплекс тока
Слагаемые в этом уравнении определяют как обычные комплексы фазной мощности, т. е.
Действительная часть комплекса фазной мощности называется активной мощностью фазы, а мнимая — реактивной:
Следовательно, мощность трехфазной системы
Действительная часть комплекса мощности трехфазной цепи
называется активной мощностью цепи, а мнимая —
називается реактивной.
Мощность трехфазной цепи в символическом виде:
При этом всегда
5.4.2. Активной мощностью называют сумму активных мощностей всех фаз и мощности, которая выделяется в цепи нейтрального провода, т. е.
Часто
мощностью
пренебрегают
и считают, что
Таким же образом определяют и реактивную мощность
При симметричной системе
если фазные мощности
то
Полная мощность
5.4.3. Выражения мощности можно записать также с помощью линейных величин.
При соединении звездой (в случае симметричной нагрузки)
а также
При соединении треугольником
а также
Таким образом, соотношения для мощности (активной, реактивной или полной) не зависят от вида соединения. Однако из этих формул нельзя делать вывод, что мощность не изменяется с изменением способа соединения нагрузки потому, что при этом изменяются линейные и фазные величины.
5.5. Переключение нагрузки со звезды на треугольник и наоборот

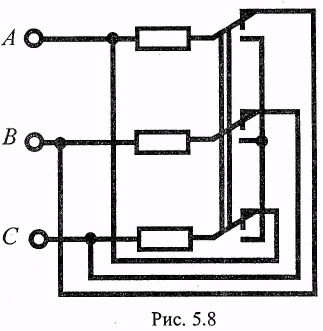

5.5.1. Изменением вида соединения приемников можно уменьшить пусковой ток электрического двигателя, повысить мощность, которая выделяется в нагрузке, а также изменить другие величины трехфазной цепи. Переключение приемников со звезды на треугольник и наоборот производится с помощью простейшего переключателя, приведенного на рис. 5.8.
5.5.2. При таком переключении остаются постоянными линейные напряжения и не изменяются фазные нагрузки, т. е.
Необходимо
определить, как изменятся линейные,
фазные токи и мощность при переключении
нагрузки с треугольника
на
звезду
,
т. е.
При соединении звездой
При соединении треугольником
Таким образом,
5.5.3.
Итак, при переключении нагрузки со
звезды на треугольник линейный ток
повышается в три раза, фазный ток — в
,
активная и реактивная мощности
увеличиваются в три раза.
5.6. Расчет симметричных трехфазных систем
5.6.1. При вычислении симметричных трехфазных систем, прежде всего нужно использовать эквивалентные преобразования, т. е.

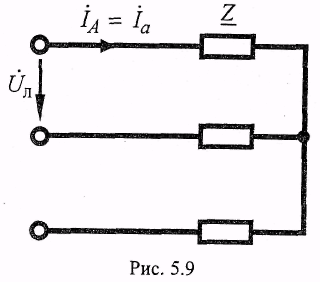

5.6.2. Если нагрузка соединена звездой, расчет осуществляется по одной фазе (рис. 5.9). Обычно задаются фазные нагрузки и линейные напряжения. Нужно определить ток и фазные напряжения

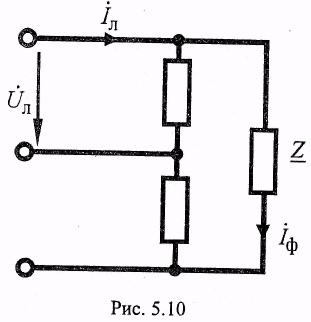

Если нагрузка соединена треугольником (рис. 5.10), вычисление также выполняется по одной фазе. Обычно задаются линейные напряжения и фазная нагрузка.
Необходимо определить фазное напряжение и токи, т. е.
