3 Расчёт и конструирование стропильной фермы
3.1 Сбор нагрузок на ферму
Исходные данные.
Ферма с параллельными поясами и решеткой из гнутосварных профилей.

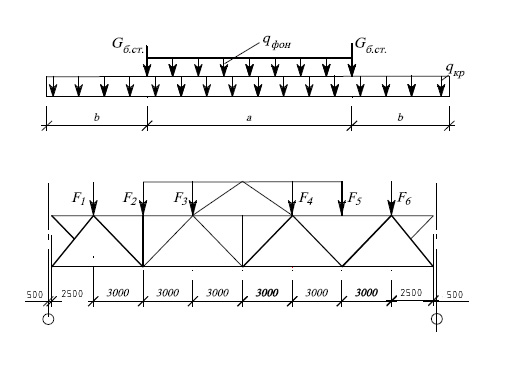

Загружение 1
Рисунок 5 - Схема загружения от постоянной нагрузки
Определим нагрузки, действующие на ферму:
1. Нагрузка от фонаря:
,
где - вес фонаря, - шаг поперечных рам.
2. Нагрузка от покрытия:
,
где - вес покрытия без учета фонаря.
3. Сосредоточенная нагрузка от бортовой стенки и остекления фонаря:
,
где - вес бортовой стенки и остекления фонаря.
Загружение 2 (Снеговая нагрузка 1)
Рисунок 6 - Схема загружения от снеговой нагрузки, вариант 1
; ;
Загружение 3 (Снеговая нагрузка
2)
Рисунок 7 - Схема загружения от снеговой нагрузки, вариант 2
Загружение 4 (-Ммах)
Рисунок 8 - Загружение 4
Загружение от опорных отрицательных моментов при сочетании: 1+2+(4+5)+8
Загружение 5 (-Ммах без снега)
Загружение 6
При –Ммах, Ns при сочетании 1+2+(4+5)+8
;
,
Рассмотрим появление в сечении В и ВР максимального отрицательного момента и соответствующие значения усилий от распоров графическим способом.
Загружение 7(без снега)
При –Ммах, Ns
;
,
Рассмотрим появление в сечении В и ВР максимального отрицательного момента и соответствующие значения усилий от распоров графическим способом (не учитывая снеговую нагрузку).
3.2 Подготовка данных для расчёта на пк
- Подвижная опора: 1
- Неподвижная опора: 14
- Количество стержней: 25
- Количество узлов: 14
- Количество загружений: 5
Рисунок 9 – Схема нумерации узлов и элементов поясов и решётки стропильной фермы
Таблица 3 – Координаты узлов
№ узла |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
x |
0 |
0 |
2,50 |
5,5 |
5,5 |
8,5 |
11,5 |
11,5 |
14,5 |
17,5 |
17,5 |
20,5 |
23,0 |
23,0 |
y |
0 |
3,15 |
3,15 |
3,15 |
0 |
3,15 |
3,15 |
0 |
3,15 |
3,15 |
0 |
3,15 |
3,15 |
0 |
Таблица 4 – Номера узлов стержней
№ стержня |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
нач. |
1 |
2 |
1 |
3 |
1 |
3 |
4 |
4 |
5 |
6 |
5 |
6 |
7 |
7 |
8 |
9 |
8 |
9 |
10 |
10 |
11 |
12 |
11 |
12 |
13 |
кон. |
2 |
3 |
3 |
5 |
5 |
4 |
5 |
6 |
6 |
8 |
8 |
7 |
8 |
9 |
9 |
11 |
11 |
10 |
11 |
12 |
12 |
14 |
14 |
13 |
14 |
Таблица 5 - Проекции сил на оси X и Y по узлам
узел |
Загружение 1 |
Загружение 2 |
Загружение 3
|
Загружение 4 |
Загружение 5 |
|||||
|
X |
Y |
X |
Y |
X |
Y |
X |
Y |
X |
Y |
1 |
|
|
|
|
|
|
56,7 |
|
51,9 |
|
2 |
|
|
|
|
|
|
-56,7 |
|
-51,9 |
|
3 |
|
-28,43 |
|
-16,12 |
|
-29,4 |
|
|
|
|
4 |
|
-43,97 |
|
-14,55 |
|
-18,0 |
|
|
|
|
5 |
|
|
|
|
|
|
|
|
|
|
6 |
|
-49,37 |
|
-17,28 |
|
|
|
|
|
|
7 |
|
|
|
|
|
|
|
|
|
|
8 |
|
|
|
|
|
|
|
|
|
|
9 |
|
-49,37 |
|
-17,28 |
|
|
|
|
|
|
10 |
|
-43,97 |
|
-14,55 |
|
-18,0 |
|
|
|
|
11 |
|
|
|
|
|
|
|
|
|
|
12 |
|
-28,43 |
|
-16,12 |
|
-29,4 |
|
|
|
|
13 |
|
|
|
|
|
|
7,60 |
|
2,81 |
|
14 |
|
|
|
|
|
|
-7,60 |
|
-2,81 |
|
Таблица 6 - Расчет статически определимой фермы покрытия
----------------------------------------------------------------------------------
Номер загружения - 1 2 3 4 5
----------------------------------------------------------------------------------
Номер стержня | Усилия, kH
----------------------------------------------------------------------------------
1 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00
2 | 0.00 | 0.00 | 0.00 | 56.70 | 51.90
3 | -155.46 | -61.22 | -60.51 | -8.59 | -8.58
4 | 128.90 | 43.96 | 24.86 | 9.29 | 9.28
5 | 96.64 | 38.06 | 37.62 | -51.36 | -46.56
6 | -185.54 | -68.37 | -54.76 | 44.96 | 40.16
7 | -43.97 | -14.55 | -18.00 | 0.00 | 0.00
8 | -185.54 | -68.37 | -54.76 | 44.96 | 40.16
9 | -68.18 | -23.86 | 0.00 | -9.29 | -9.28
10 | 0.00 | 0.00 | 0.00 | 9.29 | 9.28
11 | 232.56 | 84.83 | 54.76 | -38.55 | -33.76
12 | -232.56 | -84.83 | -54.76 | 32.15 | 27.36
13 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00
14 | -232.56 | -84.83 | -54.76 | 32.15 | 27.36
15 | 0.00 | 0.00 | 0.00 | -9.29 | -9.28
16 | -68.18 | -23.86 | 0.00 | 9.29 | 9.28
17 | 232.56 | 84.83 | 54.76 | -25.75 | -20.95
18 | -185.54 | -68.37 | -54.76 | 19.34 | 14.55
19 | -43.97 | -14.55 | -18.00 | 0.00 | 0.00
20 | -185.54 | -68.37 | -54.76 | 19.34 | 14.55
21 | 128.90 | 43.96 | 24.86 | -9.29 | -9.28
22 | -155.46 | -61.22 | -60.51 | 8.59 | 8.58
23 | 96.64 | 38.06 | 37.62 | -12.94 | -8.15
24 | 0.00 | 0.00 | 0.00 | 7.60 | 2.81
25 | 0.00 | 0.00 | 0.00 | 0.00 | 0.00
----------------------------------------------------------------------------------
