2.8. Краткие сведения о платах ni pci-6533 и cb-68lpr
Взаимодействие с платой цифрового ввода/вывода PCI-65334 возможно только через среду LabVIEW.
RTSI - Real-Time System Integration Bus – шина синхронизации, разработанная National Instruments, и соединяющая непосредственно DAQ устройства с помощью разъемов в верхней части устройств, и использующаяся для более точной синхронизации их действий.
Основные характеристики платы цифрового ввода/вывода NI PCI-6533:
32 линии ввода/вывода;
4 линии вывода/управления
4 линии ввода/статуса
20 МГц;
совместимость: 5 В ТТЛ, КМОП.
память: 16-sample FIFO
триггеры: по нарастанию, по спаду, по цифровой последовательности
минимальная ширина импульса для триггеров по фронту: 10 нс
возможности обнаружения для триггеров по цифровой последовательности: обнаружение совпадения по выбранным битам

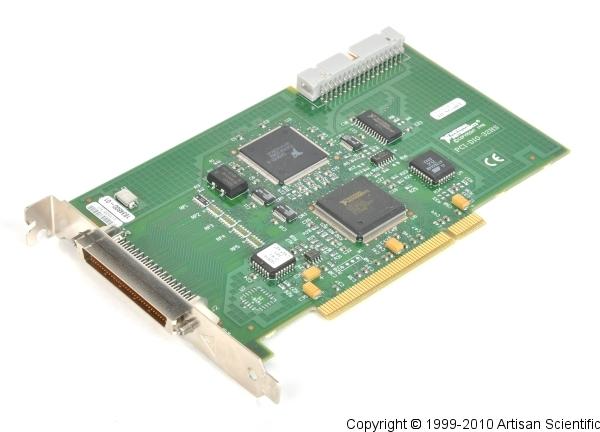

Рис. 2.14. Плата цифрового ввода/вывода NI PCI-6533

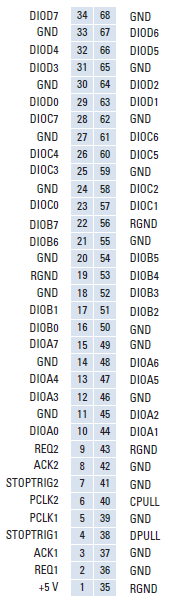

Рис. 2.15. Назначение выводов платы цифрового ввода/вывода PCI-6533
Названия входов |
Тип входов |
Описание входов |
DIOAx, DIOBx, DIOCx, DIODx |
Данные |
Цифровой вход/выход |
REQ1, REQ2, ACK1, ACK2 |
Управление |
Подтверждение связи, синхронизация и триггер |
STOPTRIG1, STOPTRIG2 |
Управление |
Триггер |
PCLK1, PCLK2 |
Управление |
Синхронизация подтверждения связи |
CPULL, DPULL |
Включение питания |
Определение состояния линий питания |

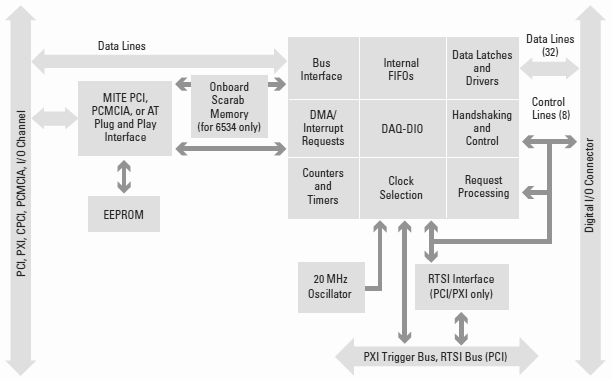

Рис. 2.16. Блок-схема платы цифрового ввода/вывода PCI-6533
К плате цифрового ввода/вывода NI PCI-6533 посредством кабеля типа SH68-68 подключается соединительный блок CB-68LPR.
CB-68LPR – недорогая плата с 68 винтовыми клеммами, позиционирующаяся как устройство для подключения к таймерам/счетчикам. Имеет разъем на 68 контактов под прямым углом для облегчения использования с CA-1000 (устройство формирования/нормирования сигнала).
Рис. 2.17. Плата CB-68LPR (Unshielded 68-pin I/O Connector Block)
2.9. Счетчики/таймеры (Counters, CTR)
Имеется возможность использовать два счетчика/таймера, которые доступны аппаратно и программно. Они могут применяться для подсчета TTL-сигналов, отслеживания фронтов и в приложениях-формирователях импульсов. Выводы CTR0_SOURCE, CTR0_GATE, CTR0_OUT, CTR1_GATE и CTR1_OUT соединены с PFI счетчиков 0 и 1.
3. Методические указания по выполнению лабораторных работ по дисциплине «Схемотехника»
Лабораторная работа 1. Изучение рабочей станции, работы функционального генератора и осциллографов.
Цель работы: ознакомление с особенностями рабочей станции, включающее в себя включение рабочей станции, запуск программного обеспечения, ознакомление с программными и аппаратными элементами управления, разъемами, индикаторами, функциональными возможности рабочей станции.
Порядок выполнения работы
Включите рабочую станцию.
Ознакомьтесь с доступными виртуальными приборами.
Запустите функциональный генератор, установив на нем частоту Freq, коэффициент заполнения (рабочий цикл), амплитуду (U1 = 4,5 В, U0 согласно заданию), рассчитайте и установите значение компенсации (вертикального смещения).
Расположите ИС на макетной плате.
Подключите землю (вывод 7), питание (вывод 14) и информационные линии. Выход функционального генератора подключите к одному из входов ИС, каналу 0 осциллографа NI SCOPE. Выход схемы подключите к каналу 1 осциллографа. На неиспользуемые входы ИС подайте необходимый уровень.
Запустите осциллограф NI SCOPE, включив на нем оба канала, установив сопряжение (“запитку”) – DC, масштаб по амплитуде (на обоих каналах одинаковый) и времени (для получения одного или нескольких периодов сигнала в соответствии с целью измерений).
Сделайте скриншоты полученных осциллограмм, рассчитайте все задержки (5 параметров), используя курсорные вычисления.
Умножьте частоту F на 10, и повторите произведенные действия с фиксированием результатов с помощью осциллографов NI PCI-5114 и С1-99.
В отчет включите все полученные скриншоты осциллограмм.
