Курсорные вычисления
Для отображения окна курсорных вычислений в меню необходимо произвести следующий выбор: Utility-Show Cursors.
Имеются два режима работы курсоров: Free Dragging и Lock to Plot – возможность свободного перетаскивания курсоров или автоматической привязки курсоров к графику.
В окне курсорных вычислений постоянно отображается таблица координат курсоров (time; amp.) и разность между значениями. На примере ниже длительность фронта: 72,3 нс, разность между уровнями 4,3 В.

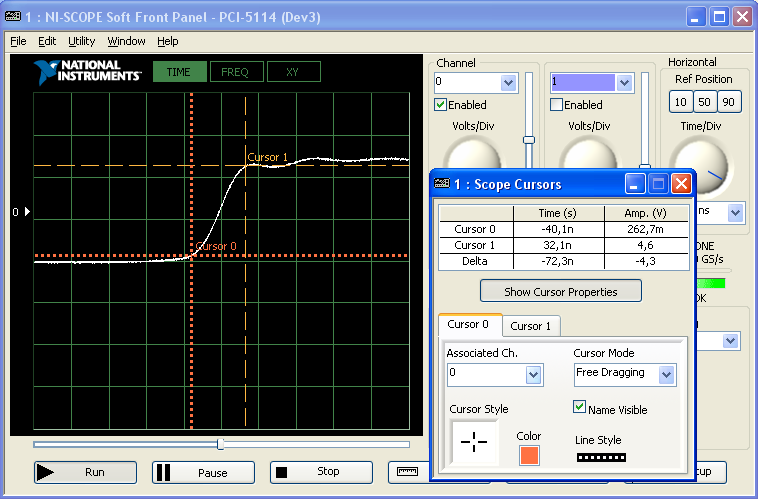

Рис. 2.12. Скриншот окна осциллографа NI PCI-5114, демонстрация курсорных вычислений
2.6. Аналоговый осциллограф с1-99
Классический аналоговый двухканальный осциллограф, позволяющий наблюдать периодические сигналы частотой до 100 МГц. Минимальная цена деления по амплитуде – 2 мВ/деление, минимальная цена деления по времени – 5 нс/деление.
Примечание. У аналоговых осциллографов экраном служит электронно-лучевая трубка с нанесенной на нее разметкой, а у цифровых для отображения картинки используется монохромный или цветной дисплей.
Рис. 2.13. Фронтальная панель осциллографа С1-99
Порядок использования осциллографа с1-99
Включить осциллограф тумблером «сеть». Подождать прогрева в течение нескольких минут.
Установить ручки «яркость», «фокус», «шкала» в требуемые положения для получения четкого изображения на экране.
Если луча нет на экране, перевести ручку «яркость» в крайнее правое положение, нажать «поиск луча», ручками «↔» и «↕» найти луч и переместить его в рабочую область экрана.
Подать измеряемый сигнал на вход одного из каналов осциллографа. Рекомендуется экран кабеля подключать к выводу «земля» на монтажной плате.
Установить трехпозиционный переключатель в положение «земля» и ручкой вертикального смещения установить положение нулевого уровня в соответствии с требованиями эксперимента. Установить трехпозиционный переключатель в положение «потенциальный вход».
Ручкой «усиление» установить цену деления вертикальной шкалы так, чтобы сигнал отображался полностью. Необходимо помнить, что цена деления вертикальной шкалы равна установленной, только если центральная ручка плавного усиления находится в крайнем правом положении.
Ручкой «длительность» установить цену деления горизонтальной шкалы. Центральная ручка должна находиться в крайнем правом положении.
Для получения устойчивого изображения необходимо использовать ждущую развертку, для исследования взаимного расположения сигналов – внешнюю синхронизацию. Последний режим рекомендуется применять в большинстве экспериментов. Для этого:
На разъем «синхр» подать внешний запускающий сигнал
Переключатель «внутр-внеш» поставить в положение «внеш 1:1»
Повернуть ручку «уровень» в крайнее левое положение
Повернуть ручку «стаб» влево до срыва изображения на экране (на 5— 10° левее точки срыва)
Вращая ручку «уровень» добиться устойчивого изображения. Если это не получится, то следует немного повернуть вправо ручку «стаб» и ручкой «уровень» добиться полной устойчивости изображения.
2.7. Сравнение осциллографов
Ниже представлена таблица сравнения основных параметров имеющихся осциллографов.
Модель |
NI ELVIS II internal oscilloscope |
NI PCI-5114 |
С1-99 |
Количество каналов |
2 |
2 |
2 |
Входное сопротивление и емкость |
1МОм || 25пФ |
50Ом ±1,5% 50МОм ±1% || 26пФ |
1МОм || 25пФ |
Разрешение |
16 бит |
8 бит |
- |
Цена деления, В/деление |
10 мВ/дел |
50 мкВ/дел |
2 мВ/дел |
Цена деления, с/деление |
5 мкс/дел |
0,4 мкс/дел |
5 нс/дел |
Полоса пропускания |
1,7 МГц |
125 МГц 100 МГц для Vpk-pk=40 мВ |
100 МГц |
Предельная полоса пропускания фильтра |
- |
20 МГц |
- |
Основная погрешность измерения |
±2% |
±1,5% |
±3,5% |
Частота выборок (отсчетов) в реальном времени |
от 0,00465 S/s до 1,25 MS/s (1 канал) до 500 kS/s (2 канала) |
от 3,815 kS/s до 250 MS/s |
- |
Частота случайных чередующихся выборок (отсчетов) |
- |
от 250 MS/s до 5 GS/s с шагом 250 MS/s |
- |
Наработка на отказ, ч |
|
|
6000 |
Время до калибровки |
1 год |
2 года |
|
