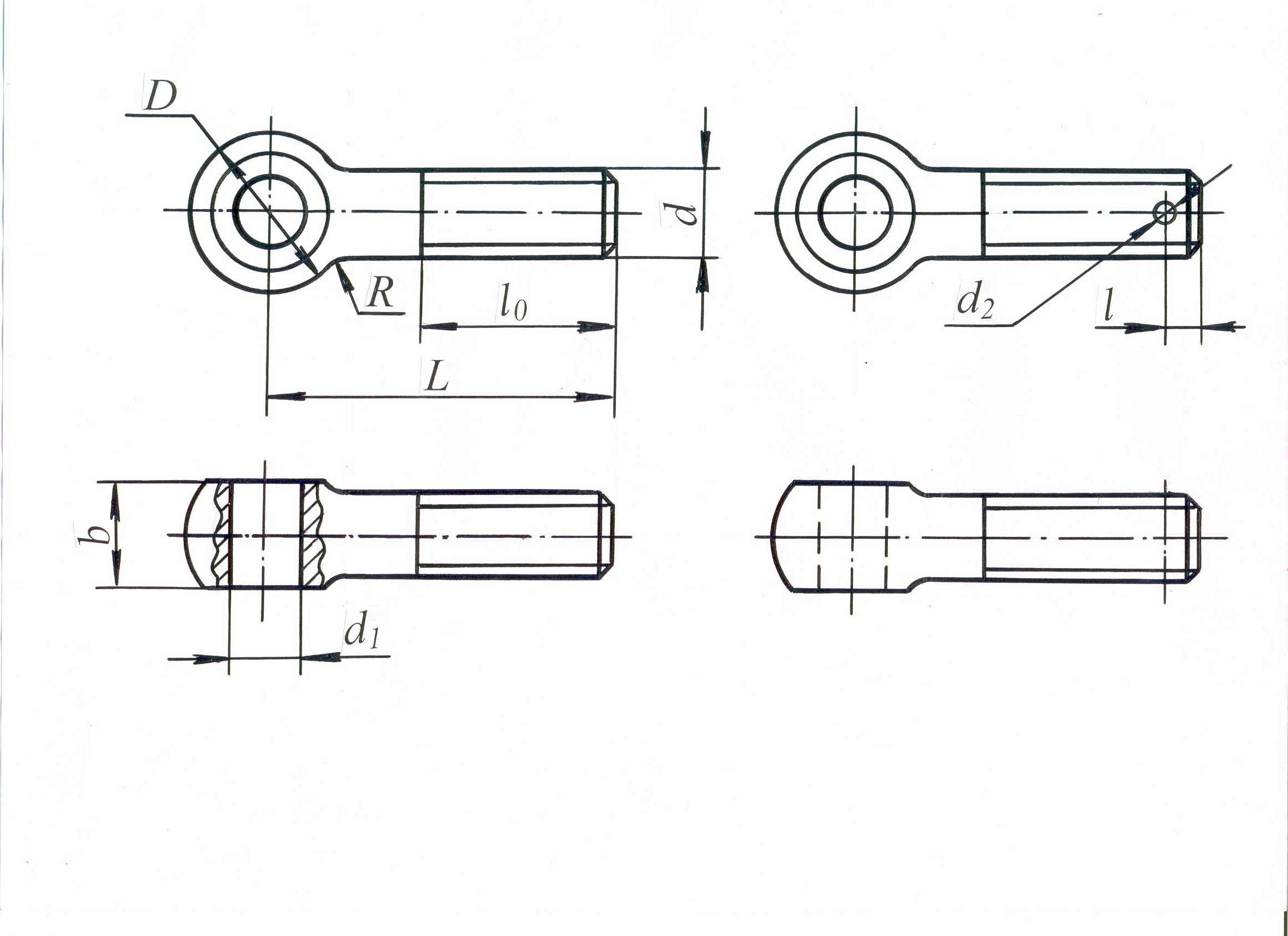

Болты откидные класса точности в исполнений:
1 – болты с круглой головкой;
2 – болты с круглой головкой и отверстием под шплинт;
3 – болты с вилкой
(По гост 3033-79)
Исполнение 1 Исполнение 2
|
||||||||
Размеры, мм |
||||||||
Диаметр резьбы d |
L |
|
D |
|
|
b |
l |
R |
5 |
(25; 32) 36; 40 45; 50; 55; 60 |
(16); 20; 25 30 |
10 |
4 |
1,6 |
6 |
2,5 |
4 |
6 |
32; 36; 40; (45; 50; 55) (60; 65; 70) |
16; 20; 25; (30) (35) |
12 |
5 |
1,6 |
8 |
2,5 |
5 |
8 |
36; 40; (45; 50); (55; 60; 65) 70; (75; 80) |
20; 25; (30); (35) 40; (45) |
14 |
6 |
2 |
10 |
3,5 |
5 |
10 |
40; (45; 50); 55; (60; 65) (70; 75; 80; 85); (90; 95); 100 |
25; (30); 35; (40) (45); (55); 65 |
18 |
8 |
2 |
12 |
3,5 |
6 |
12 |
45; (50; 55); (60; 65); (70; 75) (80; 85); (90; 95); 100 (110; 125) |
30; (35); (40); (45) (50); (60); 65 (75) |
20 |
10 |
2 |
14 |
3,5 |
8 |
14 |
50; 60; 65; (70; 75; 80) (85; 90; 95); (100; 110; 125) 140 |
30; 40; 45; (50) (65); (75) 90 |
24 |
12 |
3 |
16 |
4,5 |
10 |
16 |
60; (70; 75); (80; 85); (90; 95) (100; 110; 120; 125); 140; 160 |
40; (50); (55); (65) (75); 90; 110 |
28 |
14 |
3 |
18 |
4,5 |
10 |
20 |
80; 90; 100; (110; 125) 140; (160; 180; 200) |
55; 65; 75; (80) 95; (110) |
34 |
18 |
4 |
22 |
5,5 |
12 |
24 |
100; (110; 125); 140 (160; 180; 200; 220); 250 |
70; (80); 95 (110); 125 |
42 |
20 |
4 |
26 |
5,5 |
16 |
30 |
125; 140; (160; 180; 200; 220) (250; 280) |
90; 95; (110) (125) |
52 |
25 |
6 |
34 |
5,5 |
20 |
36 |
140; 160; (180; 200; 220) (250; 280; 320) |
95; 110; (125) (140) |
64 |
30 |
6 |
40 |
7 |
22 |
Продолжение табл. П. 4
Исполнение 3
|
||||||||||
Размеры, мм |
||||||||||
Диаметр резьбы d |
L |
|
|
|
|
|
В |
|
|
|
10 |
60; 60; 70 |
35; 40; 45 |
16 |
10 |
8 |
12 |
16 |
16 |
8 |
3,8 |
12 |
60; 70; 75; 80 |
35; 40; 45; 50 |
18 |
12 |
10 |
15 |
20 |
20 |
10 |
4,8 |
14 |
65; 70; 75; 80 85; 90; 95; 100 |
30; 35; 40; 45 50; 55; 60; 70 |
22 |
14 |
12 |
18 |
24 |
24 |
12 |
5,8 |
16 |
80; 85; 90 95; 100; 110 |
40; 45; 50 55; 60; 70 |
26 |
16 |
14 |
20 |
28 |
28 |
14 |
6,8 |
20 |
110; 125; 140 |
60; 70; 80 |
34 |
20 |
18 |
24 |
36 |
36 |
18 |
8,8 |
24 |
140; (160; 180) 200 |
70; (80) 90 |
42 |
24 |
20 |
28 |
40 |
46 |
22 |
11,7 |
30 |
160; 180; 200 |
80; 90; 100 |
52 |
30 |
25 |
35 |
52 |
60 |
30 |
14,7 |
36 |
180; 200 |
90; 100 |
60 |
36 |
30 |
42 |
64 |
68 |
34 |
16,7 |
П р и м е ч а н и я: Пример условного обозначения откидного болта класса точности В, исполнения 1, диаметром резьбы d = 6 мм с полем допуска 6g, длиной L = 32 мм, класса прочности 4.6, без покрытия: Болт В. М6–6g×32.46 ГОСТ 3033-79. То же, исполнения 3 Болт В. ЗМ6–6g×32.46 ГОСТ 3033-79. То же, для левой резьбы Болт В. М6LH–6g×32.46 ГОСТ 3033-79.
|
