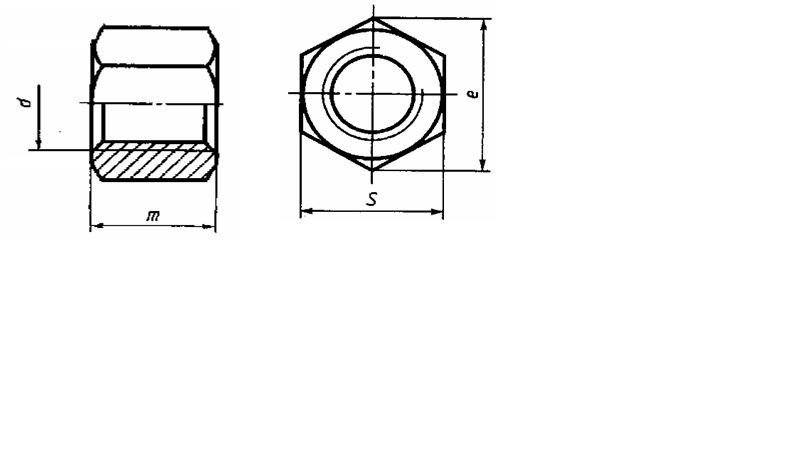

Гайки шестигранные высокие класса точности в исполнение 1 (по гост 15523-70)

Размеры, мм

Диаметр резьбы

d

Шаг резьбы

Размер

«под ключ»

S

Диаметр описанной окружности

е

Высота

m

крупный

мелкий

3

4

5

6

8

10

12

(14)

16

(18)

20

(22)

24

(27)

30

36

42

48

0,5

0,7

0,8

1

1,25

1,5

1,75

2

2

2,5

2,5

2,5

3

3

3,5

4

4,5

5

–

–

–

–

1

1,25

1,25

1,5

1,5

1,5

1,5

1,5

2

2

2

3

3

3

5,5

7

8

10

13

16

18

21

24

27

30

34

36

41

46

55

65

75

5,9

7,5

8,6

10,9

14,2

17,6

19,9

22,8

26,2

29,6

33,0

37,3

39,6

45,2

50,9

60,8

71,3

82,6

3,6

4,8

6

7,2

9,6

12

14

17

19

22

24

26

29

32

36

43

50

58

П р и м е ч а н и е: Размеры гаек, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения гайки с диаметром резьбы d = 12 мм, крупным шагом и полем допуска резьбы 6H, класса прочности 5, без покрытия:

Гайка М12–6Н.5 ГОСТ 15523-70.

То же, с мелким шагом резьбы:

Гайка М12×1,25 – 6Н.5 ГОСТ 15523-70.

Размеры, мм

Диаметр резьбы болта, винта, шпильки

d

Типы шайб

Легкие шайбы (Л)

Нормальные шайбы (Н)

Тяжелые шайбы (Т)

Особо тяжелые шайбы (ОТ)

b

s

b = s

b = s

b = s

3

4

5

6

8

10

12

14

16

18

20

22

24

27

30

36

42

48

3,1

4,1

5,1

6,1

8,2

10,2

12,214,2

16,3

18,3

20,5

22,5

24,5

27,5

30,5

36,5

42,5

48,5

1

1,2

1,2

1,6

2

2,5

3,5

4

4,5

5

5,5

6

6,5

7

8

10

12

12

0,8

0,8

1

1,2

1,6

2

2,5

3

3,2

3,5

4

4,5

4,8

5,5

6

6

7

7

0,8

1

1,2

1,4

2

2,5

3

3,2

3,5

4

4,5

5

5,5

6

6,5

8

9

10

1

1,4

1,6

2

2,5

3

3,5

4

4,5

5

5,5

6

7

8

9

10

12

–

–

–

–

–

–

3,5

4

4,5

5

5,5

6

7

8

9

10

12

–

–

Пример условного обозначения нормальной пружинной шайбы из стали 65Г для болта, винта, шпильки диаметром резьбы 12 мм:

Шайба 12 65Г ГОСТ 6402-70.

То же с легкой пружинной шайбы:

Шайба 12Л 65Г ГОСТ 6402-70.
