2.3 Трехфазный выпрямитель с нулевым выводом (схема Миткевича).
(трехфазный однополупериодный)
Данная схема содержит трехфазный трансформатор T и три диода (вентиля). Нагрузка включается между точкой соединения диодов и нулевым выводом трансформатора.

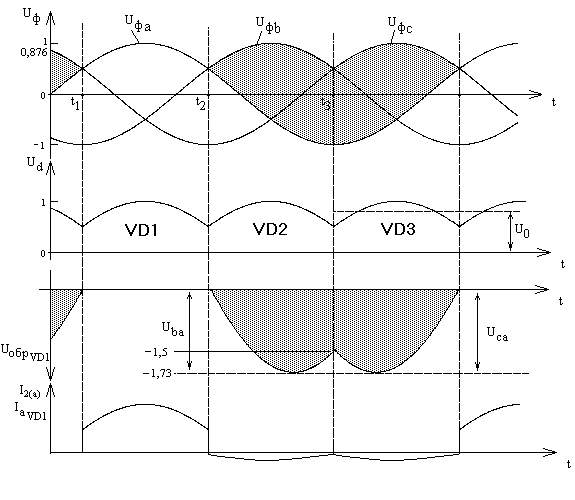

На рисунке представлены графики зависимостей для токов и напряжений различных точек схемы выпрямления.
На интервале времени [t1;t2] фаза “a” имеет наибольший потенциал по сравнению с другими фазами относительно нулевой точки трансформатора, поэтому диод VD1 находится в открытом состоянии и через него протекает ток. На нагрузке напряжение изменяется по закону огибающей фазы “a”.
В момент t2 происходит перекоммутация с VD1 на VD2, т.к. потенциал фазы “b” становится наибольшим по отношению к нулевой точке. К нагрузке прикладывается фазное напряжение. На интервале времени [t2; t3] к первому диоду прикладывается линейное напряжение между фазами “b” и “a” и он находится в закрытом состоянии.
В момент t3 прикладывается линейное напряжения Uca, так как происходит переключение вентилей (с VD2 на VD3).
К недостатком этой схемы можно отнести:
Высокий уровень обратного напряжения (среднее напряжение – фазное, обратное – линейное), что не позволяет использовать данную схему при повышенных уровнях напряжения.
Ток во вторичной цепи трансформатора протекает в течение одной третьей части периода и имеет одностороннее направление, что увеличивает габаритные размеры трансформатора. Для исключения подмагничивания сердечника необходимо делать запас по намагниченности (уменьшать значение Bm), что приводит к дополнительному увеличению габаритов трансформатора. Иногда в сердечник трансформатора вводят воздушный зазор.
Более низкие качественные показатели (K п , K0) по сравнению с двухполупериодной схемой выпрямления.
Индуктивность рассеяния трансформатора влияет на форму выпрямленного напряжения, что является ограничением по мощности. При этом снижается уровень выпрямленного напряжения и возрастают пульсации.
С точки зрения монтажа схемы – исключена возможность соединения вторичной цепи треугольником из - за нулевого вывода.
Достоинствами схемы выпрямления являются:
более высокие токи нагрузки по сравнению с двухтактной схемой (малые потери из-за того, что в работе участвует один вентиль в любой момент времени).
с точки зрения монтажа – существует возможность размещения полупроводников на одном радиаторе.
Основные соотношения:
2.4 Трёхфазная мостовая схема выпрямления (схема Ларионова)

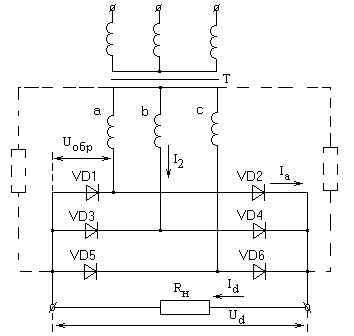

Схема состоит из двух трехфазных однополупериодных схем выпрямления, питающихся от одних и тех же вторичных обмоток трансформатора и работающих на общую нагрузку.

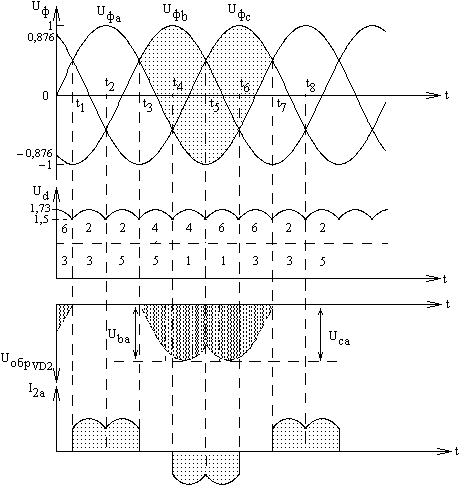

На рисунке представлены графики зависимостей для токов и напряжений в различных точках схемы выпрямления.
На интервале [t1;t3] фаза “a” имеет наибольший потенциал по отношению к другим фазам, поэтому диод VD2 работает два такта (т.к. к аноду прикладывается “+”). В момент времени t3 происходит перекоммутация в катодной группе со второго на четвертый диод, т.к. фаза “b” становится более положительной по отношению к другим фазам.
На интервале [t2;t4] фаза “c” имеет более отрицательный потенциал по отношению к другим фазам. Отрицательный потенциал прикладывается к катоду пятого вентиля и он работает два такта.
К недостаткам схемы можно отнести:
Большое падение напряжения на внутреннем сопротивлении выпрямителя за счет работы двух вентилей, что не позволяет использовать схему при высоких значениях тока нагрузки.
Наличие двух радиаторов для анодной и катодной групп.
Достоинствами схемы выпрямления являются:
Высокое значение коэффициента выпрямления К0 и малый уровень обратного напряжения, что позволяет использовать схему при высоких уровнях напряжения.
Малое значение коэффициента пульсаций по сравнению со схемой с нулевым выводом, что уменьшает габариты сглаживающего фильтра.
Возможность использования различных способов соединения обмоток трансформатора во вторичной цепи.
Отсутствие одностороннего намагничивания сердечника трансформатора (ток во вторичной цепи трансформатора – двухполярный).
Хорошее использование трансформатора (ток во вторичной цепи трансформатора протекает 2/3 периода), что увеличивает КПД устройства.
В связи с вышеперечисленным рядом достоинств данная схема нашла очень широкое распространение.
Основные соотношения:
; ;
; ;
Сравнительная оценка схем выпрямления
Преимущества однофазной мостовой схемы по сравнению с двухполупериодной со средней точкой: в 2 раза меньшее обратное напряжение на вентиле, в 2 раза меньшее напряжение (число витков) вторичной обмотки трансформатора, высокий коэффициент использования трансформатора. Недостатки схемы (в том же сравнении): необходимость применения четырех вентилей, увеличение действующего значения тока вторичной обмотки в 1,41 раза.
Достоинства трехфазной схемы выпрямления со средней точкой по сравнению с однофазными схемами выпрямления: меньшая величина и более высокая частота пульсаций выпрямленного напряжения, равномерная нагрузка на сеть трехфазного тока, более высокий коэффициент использования трансформатора. Основной недостаток этой схемы — наличие вынужденного намагничивания сердечника трансформатора.
Достоинства трехфазной мостовой схемы выпрямления по сравнению с трехфазной со средней точкой: высокий коэффициент использования трансформатора, меньшая величина и более высокая частота пульсаций выпрямленного напряжения, отсутствие вынужденного намагничивания сердечника трансформатора, в 2 раза меньшее обратное напряжение на вентилях. Основной недостаток — большие потери в вентилях.
Задача 1
Начертите схему выпрямителя, указанного для Вашего варианта в
таблице 1, и с помощью временных диаграмм поясните принцип ее
работы.
Рассчитайте выпрямитель по следующим пунктам:
Выберите тип кремниевых диодов (таблица 3).
Определите действующее значение фазового напряжения и тока во
вторичной обмотке трансформатора.
Определить коэффициент трансформации трансформатора.
Определите частоту f1 и коэффициент пульсации Кп1, основной
гармоники выпрямленного напряжения.
Данные к задаче 1 в 20 вариантах приведены в таблице1
Таблица 1- Задание для вариантов
Исходные Данные |
Номер вариантов |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
1.Выпрямленное напряжение Uo,В |
60 |
120 |
60 |
120 |
120 |
60 |
48 |
240 |
120 |
120 |
2.Выпрямленный ток Io, А |
20 |
10 |
12 |
8 |
6 |
10 |
20 |
10 |
20 |
12 |
3.Схема выпрямления |
Трехфазная однополупериодная (сх. Миткевича) |
Трехфазная мостовая (сх. Ларионова) |
Продолжение таблицы 1.
Исходные данные |
Номер варианта |
|||||||||
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
|
1.Выпрямленное напряжение Uo,В |
220 |
48 |
24 |
24 |
48 |
5 |
12 |
5 |
12 |
10 |
2.Выпрямленный ток Io, А |
4 |
5 |
2 |
4 |
2 |
2 |
3 |
4 |
2 |
4 |
3.Схема выпрямления |
Однофазная мостовая |
Однофазная двухполупериодная с выводом 0 точки трансформатора |
Методические указания к решению задачи 1
1. Для выбора типа кремниевых диодов необходимо определить обратное напряжение на диоде Uобр. и среднее значение тока, протекающего через диод Iср.
Данные для их расчета приведены в таблице 2.
Тип кремниевого диода выбираем из таблицы 3, исходя из рассчитанных значений Uобр. и Iср. Выбранный тип диода должен иметь прямой допустимый ток (среднее значение) Iпр. ср. >Iср и максимальное обратное напряжение (амплитудное значение) Uобр.max> Uобр.
2. данные для расчета действующих значений напряжения U2 и тока I2 вторичной обмотки трансформатора приведены в таблице 2.
3. n= U1/U2 – так рассчитывается коэффициент трансформации.
4. частота пульсаций основной (первой) гармоники f1, Гц, определяется по формуле: f1= m*fc, где m – это число импульсов выпрямленного тока за период, определяемая по формуле: m= k* p, где k – число выпрямленных полупериодов, p – число фаз выпрямленного переменного тока, fc частота питающего тока равна 50Гц. Коэффициент пульсаций основной (первой) гармоники (амплитудное значение первой гармоники, отнесенное к 1В выпрямленного напряжения), в относительных единицах (%), рассчитывается по формуле:
Kn1= 2/m2-1, или Кn1= 200/m2-1, %.Значение К и р для различных схем выпрямления приведены в таблице методических указаний
ТЕСТЫ
Тест 1
Укажите правильный вариант ответа.
Вопрос: какой из данных величин коэффициента пульсации обладает
трехфазная мостовая схема выпрямления (сх. Ларионова)?
Варианты ответов:
1,57.
0,057
0,25
0,67
Тест 2
Укажите правильный вариант ответа.
Вопрос: какой из данных величин частоты пульсации обладает
трехфазная схема выпрямления (сх. Миткевича)?
Варианты ответов:
50Гц.
100Гц.
150Гц.
300Гц.
Тест 3
Укажите правильный вариант или комбинацию вариантов ответа.
Вопрос: Какие из данных преимуществ имеет трехфазная мостовая схема
Ларионова по сравнению с трехфазной схемой Миткевича?
Варианты ответов:
В два раза меньше обратное напряжение на вентиле.
Лучшее использование трансформатора.
отсутствие подмагничивания магнитопровода.
Меньшая амплитуда и большая частота пульсаций.
Тест 4
Укажите правильный вариант или комбинацию вариантов ответа.
Вопрос: Какие из данных преимуществ имеет мостовая схема
выпрямления однофазного тока по сравнению с однофазной схемой
выпрямления с выводом средней точки?
Варианты ответов:
Выше частота и ниже коэффициент пульсации.
нет подмагничивания.
лучшее использование трансформатора.
меньше величина обратного напряжения на диоде.
Контрольные вопросы
По каким параметрам производится выбор диодов в схемах
выпрямления?
Какие значения должны иметь параметры при выборе типа диодов
по сравнению с паспортными данными выбранных типов вентилей?
Что показывает внешняя характеристика выпрямителя? Какие
параметры можно определить по ней?
Назовите виды нагрузок на выпрямитель.
Оказывает ли влияние фильтр, включенный между схемой
выпрямления и нагрузкой, на характер нагрузки?
Какими выходными параметрами оценивается работа выпрямителя?
Литература
1. Бушуев В.М. Электропитание устройств связи – М.: Радио и связь, 1986. –
240с. С. 55 – 58.
2. Колонтаєвський Ю.П., Сосков А.Г. Промислова електроніка та
мікросхемотехніка: теорія і практикум: Навч. Посіб. /За ред.
А.Г. Соскова. 2-е вид.- К.: Каравела, 2004.-432 с С. 206 – 220.
