6. Побудова робочої та циклової діаграми руху ремізки
Для того, щоб побудувати робочу і циклову діаграми руху ремізки, необхідно визначити тривалість фаз утворення зіву в кутах повороту головного валу ткацького верстата та висоту підйому ремізки. Для цього повільно вручну повертають маховик, який встановлений на головному валу ткацького верстата, при відключеному живленні. Ця робота проводиться під керівництвом викладача або старшого лаборанта. В момент початку зміни положення ремізки фіксуються показання кута повороту головного валу. За одержаними даними будуються кругова та циклова діаграми руху ремізки. На круговій діаграмі позначаються фази зівоутворення (рис. 4). На цикловій діаграмі відображається зміна висоти підйому ремізки в різні фази зівоутворення. Для цього по осі абсцис відкладаються кути повороту головного валу г.в. у градусах, по осі ординат – висота підйому ремізки h у сантиметрах (рис. 5).

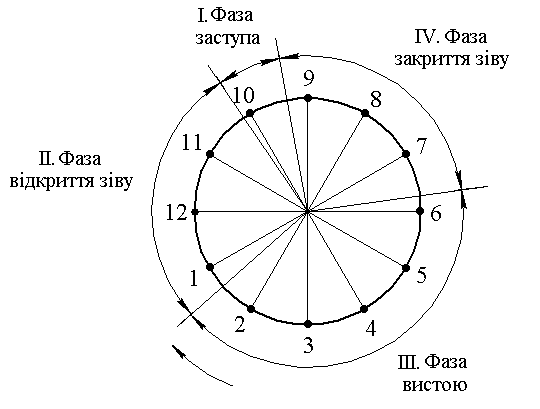

Рис. 4. Робоча діаграма руху ремізки

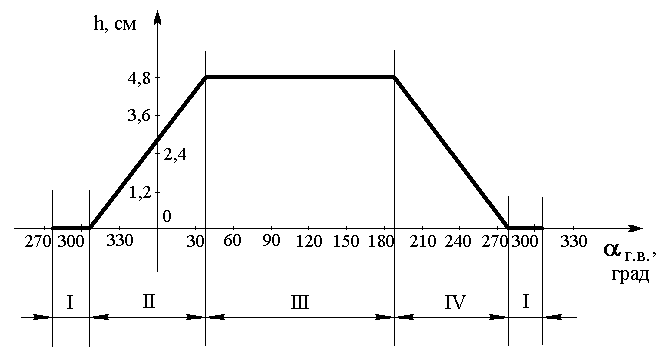

Рис. 5. Циклова діаграма руху ремізки
7. Побудова діаграми циклічної деформації основи внаслідок зівоутворення
За отриманою цикловою діаграмою руху ремізки необхідно побудувати діаграму циклічної деформації основи внаслідок зівоутворення. Для цього необхідно розрахувати величину деформації ПСЗ для кожного положення ремізки за формулою:
|
(7.1) |
,
мм
де h – величина відхилення ниток основи від середнього рівня, мм;
п – довжина передньої частини зіву, мм;
з – довжина задньої частини зіву, мм.
Довжина передньої і задньої частин зіву замірюються на верстаті.
8. Побудова діаграм повного циклу зівоутворення
Повним циклом зівоутворення називається число обертів головного валу, на протязі яких утворюються всі зіви, тобто всі ремізки приходять в положення першого зіву.
Необхідно побудувати циклові діаграми закритого та відкритого зівів для кожної нитки основи. При побудові діаграм треба дивитись вздовж ниток основи, так як рапорт переплетення по утоку представляє собою повний цикл зівоутворення.
Висновок
У висновку наводяться результати курсової роботи з представленням основних параметрів заправки верстата та зівоутворення, формулюються висновки і рекомендації з точки зору доцільності виготовлення тканини заданого переплетення за допомогою обраного зівоутворюючого механізму.
