3. Підготовка і проведення вимірювань товщини захисного шару бетону при відомих параметрах армування

3.1. За проектною та виконавчою документацією встановлюють параметри армування конструкції, зони контролю і обсяг випробувань.

3.2. За паспортом приладу встановлюють відповідність його технічних показників параметрам армування конструкції.

3.3. Визначення товщини захисного шару бетону і розташування арматури проводять відповідно до інструкції з експлуатації приладу, що використовується.

3.4. При товщині захисного шару бетону менше 5 мм вимірювання необхідно проводити через прокладку з неметалевого матеріалу. Товщину захисного шару бетону в цьому разі визначають як різницю між результатами вимірювань і товщиною прокладки.

3.5. Результати випробувань міцності бетону заносять у „Журнал лабораторних робіт”.

4. Вимірювання товщини захисного шару бетону при невідомому діаметрі арматури

4.1. Визначають і фіксують місце розташування та орієнтацію арматурного стержня.

4.2. Установлюють перетворювач на поверхню бетону і проводять вимірювання захисного шару бетону при різних значеннях діаметра арматури.

4.3. Між перетворювачем і поверхнею бетону ставлять прокладку і знову проводять вимірювання захисного шару бетону при різних значеннях діаметра арматури.

4.4. Вимірюють товщину прокладки , мм.

4.5. Для кожного діаметра арматури зіставляють значення різниці . Фактичному діаметру арматури буде відповідати найменше значення різниці.

4.6. Результати вимірювань заносять у „Журнал лабораторних робіт”.

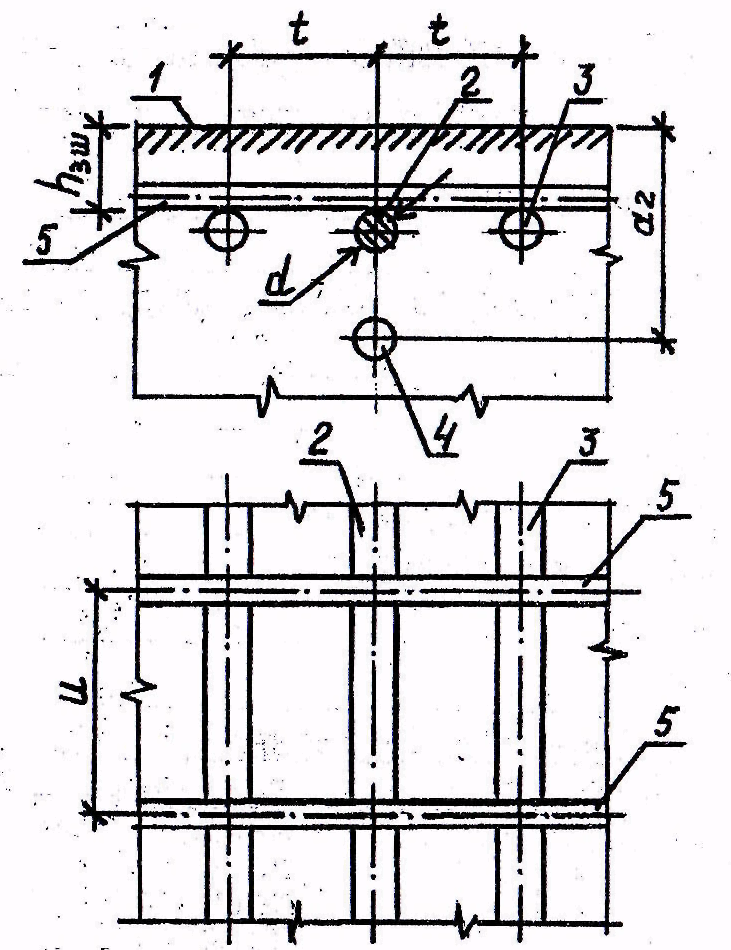

Рис.6. Параметри армування конструкції: 1 — поверхня бетону;

2 — арматурний стержень, для якого визначають товщину захисного шару; 3 — сусідні поздовжні стержні першого ряду; 4 — поздовжні стержні другого ряду; 5 — поперечні стержні

Лабораторна робота №4

контроль сили натягу арматури

(за ГОСТ 22362-77)

Мета роботи: 1. Ознайомлення з вимогами ГОСТ 22362-77, визначення сили натягу арматури за величиною її видовження та методом поперечної відтяжки.

2. Оволодіння практичними навиками роботи з механічним арматурним динамометром АД-18-63.

1. Загальні вимоги

1.1. ГОСТ 22362-77 встановлює наступні методи вимірювання сили натягу арматури:

— гравітаційний метод вимірювання;

— метод вимірювання за показами динамометра;

— метод вимірювання за показами манометра;

— метод вимірювання за величиною видовження арматури;

— вимірювання методом поперечної відтяжки арматури;

— частотний метод вимірювання.

1.2. Застосування методу вимірювання сили натягу арматури встановлюється в робочих кресленнях, стандартах або технічних умовах на попередньо напружені залізобетонні конструкції.

1.3. Вимірювання сили натягу арматури здійснюється в процесі її натягування або після завершення натягування.

1.4. Для вимірювання сили натягу арматури застосовуються прилади, що пройшли державні випробування та рекомендовані до масового виробництва.

1.5. Прилади, що застосовуються для вимірювання сили натягу арматури, повинні бути повірені за ГОСТ 8.002-71 та мати градуйовочні характеристики, виконані у вигляді таблиць або графіків.

1.6. Перед застосуванням прилад повинен бути перевірений на відповідність вимогам інструкції по експлуатації. Порядок проведення вимірювань повинен відповідати порядку, що передбачений цією інструкцією.
