Лабораторна робота №2

ВИЗНАЧЕННЯ МІЦНОСТІ БЕТОНУ ультразвуковим методом

(за ГОСТ 17624-87)

Мета роботи: 1. Ознайомлення з вимогами ГОСТ з визначення міцності бетону ультразвуковим методом.

2. Оволодіння практичними навиками роботи з ультразвуковим приладом УК-14П.

1. Загальні вимоги

1.1. Ультразвуковий метод використовується для визначення відпускної, передаточної міцності, міцності бетону в зазначеному нормативно-технічною та проектною документацією проміжному і проектному віці, міцності бетону в процесі його твердіння, а також при експертному контролі.

1.2. Ультразвуковий метод базується на зв’язку між швидкістю розповсюдження ультразвукових коливань і міцністю бетону.

1.3. Ультразвукові вимірювання в бетоні проводять методом наскрізного або поверхневого прозвучування (рис.4). База прозвучування повинна бути не менше ніж 100 мм у методі наскрізного прозвучування і не менше ніж 120 мм у методі поверхневого прозвучування.

1.4. Міцність бетону в конструкціях визначають на основі експериментально встановлених градуйовочних залежностей „швидкість розповсюдження ультразвуку — міцність бетону”.

1.5. Міцність бетону визначають на ділянках конструкцій, які не мають видимих пошкоджень (відколів захисного шару, тріщин, каверн та інше).

1.6. Ультразвукові випробування проводять при плюсовій температурі бетону. Допускається проведення ультразвукових випробувань конструкцій при мінусових температурах бетону не нижче ніж мінус 10°С за умови, що в процесі їх зберігання відносна вологість повітря не перевищувала 70%.

2. Засоби контролю

2.1. Ультразвукові вимірювання проводять за допомогою приладів, призначених для вимірювання часу розповсюдження ультразвуку в бетоні.

2.2. Між бетоном і робочою поверхнею ультразвукових перетворювачів необхідно забезпечити надійний акустичний контакт, для чого використовуються в’язкі контактні матеріали (солідол, технічний вазелін тощо).

3. Підготовка випробувань

3.1. Підготовка випробувань включає в себе повірку приладів згідно з інструкцією з експлуатації та встановлення градуйовочної залежності відповідно до обраного методу прозвучування.

3.2.Градуйовачну залежність „швидкість — міцність” встановлюють при випробуванні конструкції методом наскрізного прозвучування. Градуйовачну залежність „час — міцність” встановлюють при випробуваннях методом поверхневого прозвучування.

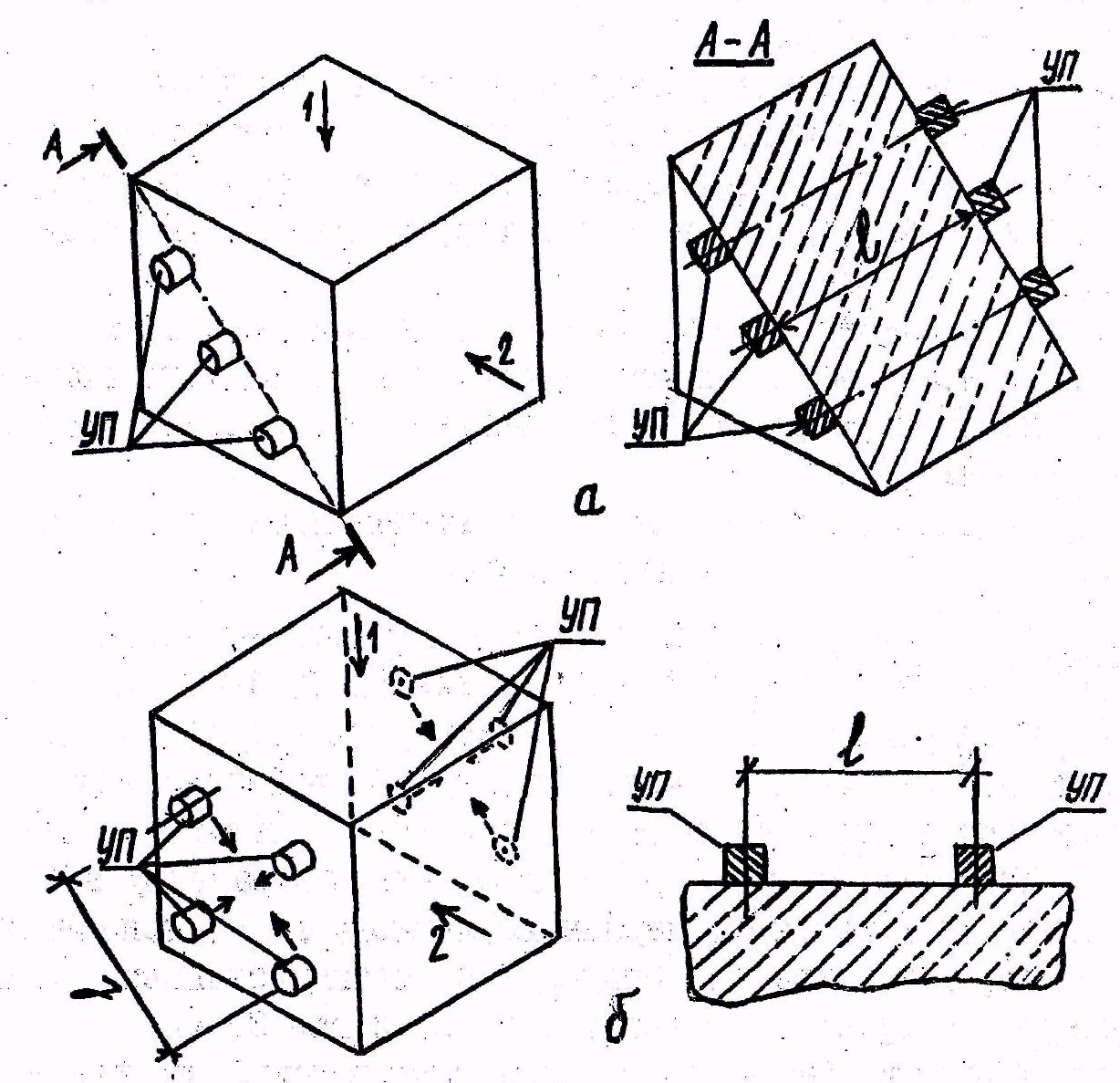

Рис4. а —схема випробувань способом наскрізного прозвучування; б — схема випробувань способом поверхневого прозвучування; 1 — напрям формування бетонної суміші; 2 — напрям випробування на стиск; l — база прозвучування

3.3. Градуйовачну залежність встановлюють за результатами ультразвукових вимірювань у бетонних зразках-кубах і механічних випробувань названих зразків. Механічні випробування зразків проводять згідно з ГОСТ 10180-90 безпосередньо після ультразвукових вимірювань.

3.4. У зоні контакту ультразвукових перетворювачів з поверхнею бетону не повинно бути раковин і повітряних пор глибиною більше ніж 3 мм і діаметром більше 6 мм, а також виступів висотою більше 0,5 мм. поверхня бетону повинна бути очищена від пилу.

3.5. Відхилення окремих результатів вимірювань часу проходження ультразвуку в кожному зразку від середнього арифметичного значення для даного зразка не повинно перевищувати 2%.

Рис.5. Градуйовочна залежність

„швидкість ультразвуку — міцність бетону ”
