1.9.9 Пролет подготовки сталеразливочных ковшей (ковшовой пролет)
В соответствии с правилами техники безопасности сталеразливочные ковши подготавливют на специализированных участках или пролетах. В конвертерном цехе ЧерМК ОАО “Северсталь” предусмотрены отдельные пролеты подготовки ковшей, основное назначение которых – смена футеровки сталеразливочных ковшей.
В пролете подготовки ковшей размещены:
- оборудование для ломки футеровки ковшей (машину для ломки ударного типа, поворотный стенд, на котором осуществляют ломку и выкантовывают бой огнеупоров);
- ямы, в которых устанавливают ковши для их футеровки;
- комплекс оборудования для набивки или организации наливной футеровки для ковшей;
- установки (стенды) для охлаждения, сушки и разогрева футеровки для ковшей;
- механизированные стенды для установки и снятиях на ковшах затворов шиберного типа;
В ковшовом пролете также осуществляют смену футеровки чугуновозных заливочных ковшей, для чего используют те же установки, что и для подготовки сталеразливочных ковшей. Учитывая высокую стойкость футеровки заливочных ковшей (около 200 наливов), их футеровка обычно кирпичная.
В ковшовом пролете также размещены установки для приготовления огнеупорных растворов и оборудование, используемое при ремонте конвертеров (домкратное устройство для съема днища, телескопический подъемник для подъема огнеупоров и персонала в полость конвертера).
1.9.10 Онрс с линейным расположением мнлз
Отделение непрерывной разливки стали с линейным расположением МНЛЗ имеет следующие пролеты:
- раздаточный;
- разливочный (пролет МНЛЗ);
- резки заготовок;
- складирования.
1). Раздаточный пролет.
В этом пролете передаются с помощью мостовых кранов ковши со сталью от сталевозов к стендам МНЛЗ.
Установленный на стенд сталеразливочный ковш передается в разливочный пролет для разливки на МНЛЗ.
В пролете также осуществляется слив шлака из сталеразливочных ковшей и другие вспомогательные операции.
2). Разливочный пролет.
В этом пролете расположены МНЛЗ от кристаллизатора до узла вывода и выпрямления слитка в горизонтальное положение.
Н а разливочной площадке установлены тележки перемещения промежуточных ковшей, посты управления, механизмы ввода затравки и вспомогательное оборудование.
Длина пролета практически соответствует длине раздаточного пролета, а высота определяется возможностью проезда вспомогательного крана над поворотным стендом МНЛЗ и равна высоте раздаточного пролета или на 2…3 м ниже. Ширина пролета равна 30 м.
Пролет обслуживается двумя мостовыми кранами грузоподъемностью 100 т.
3). Пролет складирования заготовок.
Пролет имеет различное назначение:
- складирование на стеллажах для охлаждения;
- складирование в штабелях для охлаждения, в том числе замедленного, - для создания определенного запаса перед отгрузкой “на сторону” или передачу прокатным цехам предприятия;
- складирование для контроля качества и ликвидации возникших при разливке поверхностных дефектов;
- транспортирование заготовок для безостановочной передачи в горячем состоянии на примыкающий прокатный стан.
Кроме того, в пролете производится отрезка темплетов с передачей их в лабораторию.
Для проведения указанных работ в пролете устанавливают соответствующее оборудование.
.

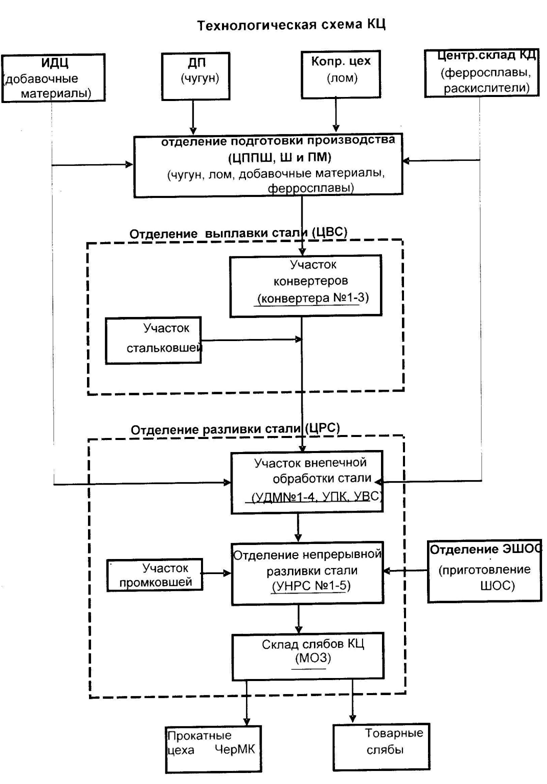

Рисунок 1 – Технологическая схема конвертерного цеха
