Лабораторная работа № 4

1 Цель лабораторной работы

Исследование эффектов увлажнения и намокания кабеля.

2 Порядок подготовки к лабораторной работе

Для проведения лабораторной работы необходимо:

1. подключитьк рефлектометру кабель удлинитель;

2. установить курсор №2 на левый фронт отраженного от конца удлинителя импульса;

3. в главном меню выбрать команду «Defaultcable» («MENU»  «Defaultcable»), после чего точка начала измерений будет перенесена на Курсор №2;

4. установить коэффициент укорочения кабеля равным «XXX» при помощи кнопки «VOP»;

5. установить при помощи кнопки «AVG» количество измерений, по которым рефлектометр выводит усредненною рефлектограмму, равным 2;

6. установить на рефлектометре масштаб, комфортный для наблюдения рефлектограмм при помощи группы кнопок «ZOOM»;

7. при помощи кнопки «PULSE» подобрать на рефлектометре продолжительность зондирующего импульса, обеспечивающего наиболее наглядное изображение импульса отклика.

3 Порядок проведения работы

На лабораторном стенде находятся один кабель с поврежденной изоляцией расположенный в герметичном кабель-канале. К кабелю подключен BNC разъем.

При выполнении лабораторной работы необходимо:

1. Подключить рефлектометр при помощи кабеля удлинителя кBNC разъему XXX;

2. Получить рефлектограмму кабеля и сохранить ее в память прибора при помощи кнопки «SAVE»;

3. Намочить дистиллированной водой поврежденный участок кабеля при помощи пипетки;

4. Повторить последовательно пункты 2-3 постепенно увеличивая соленость воды 5-6 раз, проведя, таким образом, 3-4 цикла измерений;

5. Передать полученные данные из прибора в компьютер.

7. Открыть и поочередно сравнить пары рефлектограмм в программе NanoWave.

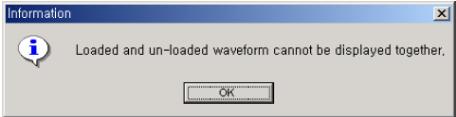

Перед открытием сразу двух рефлектограмм убедитесь, что они имеют одинаковые параметры «VOP» и «Scale» иначе программа выдаст сообщение об ошибке (рисунок 14).

Рисунок 14

8. Сохранить полученные рефлектограммы в виде рисунков для дальнейшего включения в отчет.

Выводы по лабораторной работе должны содержать заключение о том, как влияет увлажнение части кабеля и его намокание на качество передаваемого по нему сигнала.

4 Оформление результатов лабораторной работы

Отчет о выполненной работе должен содержать:

1. цель работы;

2. описание порядка выполнения работы

3. используемые настройки рефлектометра;

4. полученные рефлектограммы с комментариями о характере влияния увлажнения и намоканиякабеля на качество передаваемого сигнала;

5. выводы по работе.

Лабораторная работа № 5

1 Цель лабораторной работы

Исследование эффектов старения кабеля.

2 Порядок подготовки к лабораторной работе

Для проведения лабораторной работы необходимо:

1. подключить к рефлектометру кабель удлинитель;

2. установить курсор №2 на левый фронт отраженного от конца удлинителя импульса;

3. в главном меню выбрать команду «Defaultcable» («MENU»  «Defaultcable»), после чего точка начала измерений будет перенесена на Курсор №2;

4. установить коэффициент укорочения кабеля равным «XXX» при помощи кнопки «VOP»;

5. установить при помощи кнопки «AVG» количество измерений, по которым рефлектометр выводит усредненною рефлектограмму, равным 2;

6. установить на рефлектометре масштаб, комфортный для наблюдения рефлектограмм при помощи группы кнопок «ZOOM»;

7. при помощи кнопки «PULSE» подобрать на рефлектометре продолжительность зондирующего импульса, обеспечивающего наиболее наглядное изображение импульса отклика.
