3.9.2 Практическая часть
Ниже представлены результаты посещения измерительной лаборатории предприятия «Кристаллтранс». Было проведено ознакомление с работой стенда по испытанию работы форсунок, оснащенного ЭВМ и соответствующим программным обеспечением.

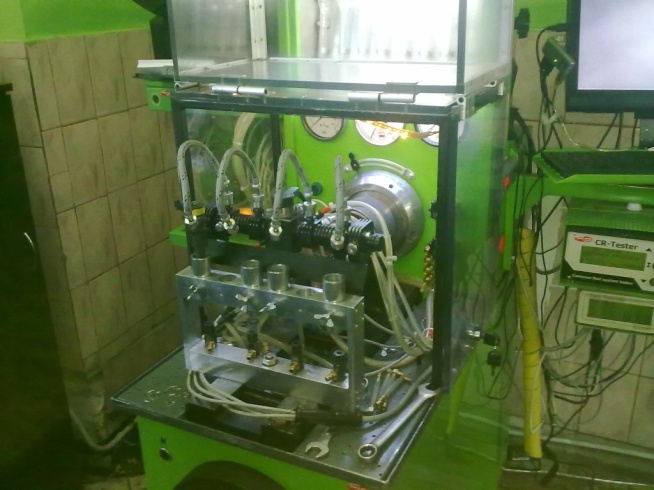

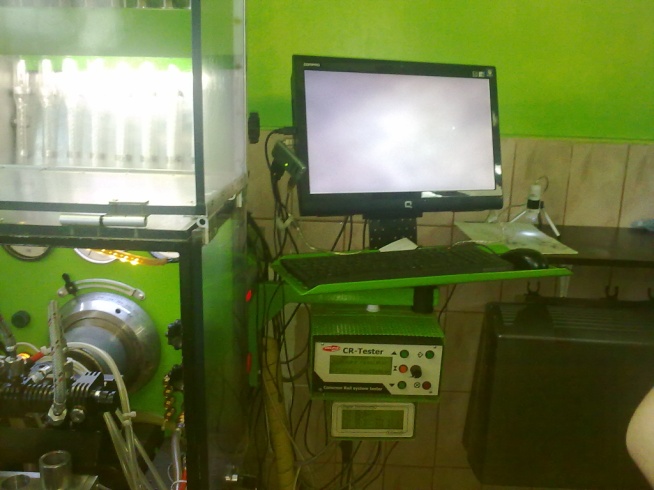

Рисунок 3.9.1 Оборудование для проверки форсунок
На предприятии имеется станция технического осмотра и диагностики автомобилей. Студенты лично присутствовали при профессиональном компьютерном диагностировании автомобилей, снятии показателей и их анализе.
.

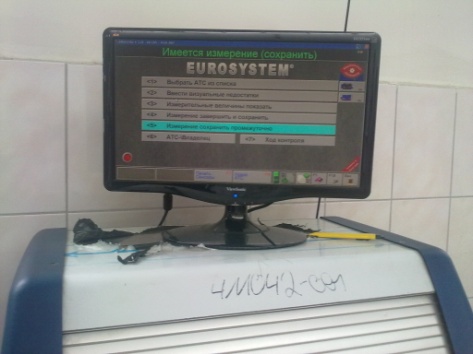

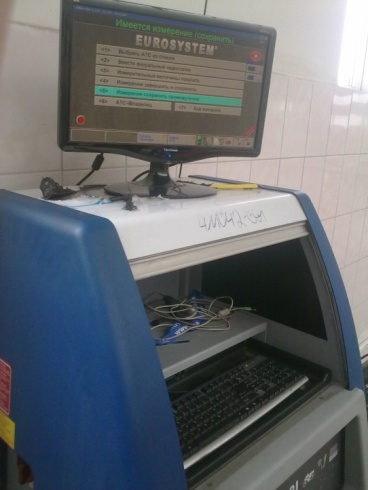

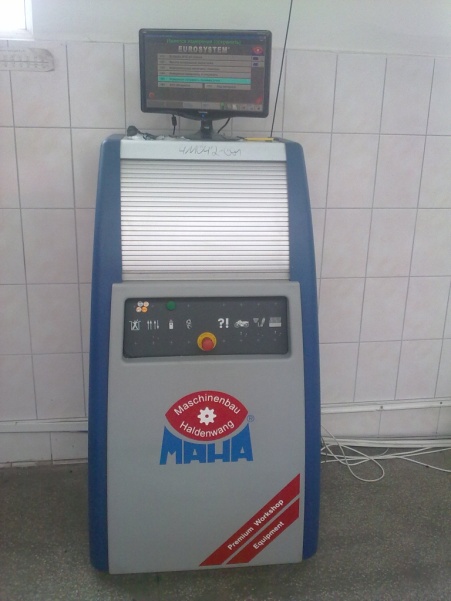

Рисунок 3.9.2 Компьютер для замеров показателей двигателя.

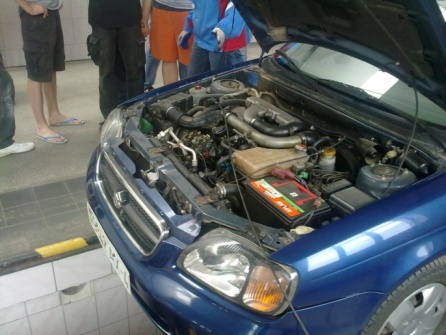

Рисунок 3.9.3 Автомобиль, подключенный к проверке

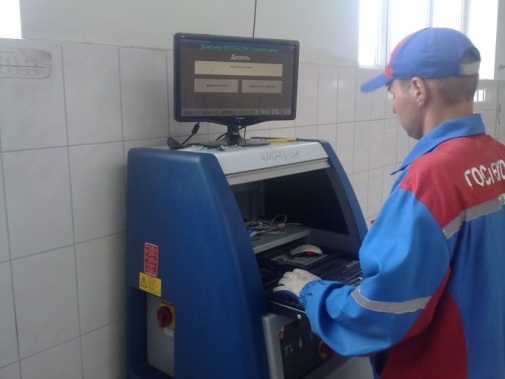

Рисунок 3.9.3 Проверка автомобиля специалистом

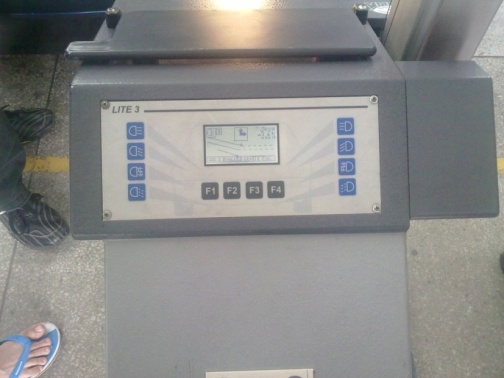

Рисунок 3.9.4 Проверка работы фар автомобиля (светового пятна)
Было проведено диагностирование по пунктам:
Максимальные тормозные усилия
Удельная тормозная сила
Скорость остановки автомобиля
Сила сопротивления вращения роликов
Проверяется подвеска автомобиля
Регулируется свет фар
Следующим этапом практики было электронное диагностирование общего технического состояния автомобиля Audi A8 специалистом-диагностом. Результаты диагностики и заключение приведены ниже – программа имеет возможность автоматически сохранять данные диагностики в памяти с переводом их в формат WORD:
Среда,18,Июль,2012,00:54:13:10463
Версия: диагност 10.6R
Версия данных: 20100630
--------------------------------------------------------------------------------
--------------------------------------------------------------------------------
Шасси: 4E0
Список: 01 02 03 05 06 07 08 09 15 16 17 19 1E 25 34 36 37 38 42 46
47 4F 52 53 55 56 61 62 72 76
VIN: WAUZZZ4EX3N008036 Пробег: 162340km/100873miles
00-Датчик угла поворота руля -- Статус: OK 0000
01- Электроника двигателя -- Статус: содержит неисправности 0010
02- Электроника КП -- Статус: содержит неисправности 0010
03- Электроника тормозной системы -- Статус: OK 0000
05- Система санкц. доступа и пуска двигателя -- Статус: содержит неисправности 0010
06- Регулировка сиденья переднего пассажира -- Статус: OK 0000
07- Центральный передний блок MMI -- Статус: OK 0000
08- Электроника кондиционера / отопителя -- Статус: содержит неисправности 0010
09- Блок управления бортовой сети -- Статус: содержит неисправности 0010
15- Подушка безопасности -- Статус: OK 0000
16- Электроника рулевого колеса -- Статус: OK 0000
17- Комбинация приборов -- Статус: OK 0000
19- Диагностический интерфейс шин данных -- Статус: содержит неисправности 0010
1E- Мультимедиа проигрыватель 2 -- Статус: содержит неисправности 0010
25- Иммобилайзер -- Статус: содержит неисправности 0010
34- Система регулирования клиренса -- Статус: содержит неисправности 0010
36- Регулировка положения сиденья водителя -- Статус: содержит неисправности 0010
37- Навигационная система -- Статус: OK 0000
38- Электроника потолка -- Статус: содержит неисправности 0010
42- Электроника двери водителя -- Статус: содержит неисправности 1010
46- Центральный модуль систем комфорта -- Статус: содержит неисправности 0010
47- Аудиосистема -- Статус: OK 0000
4F- Центральный блок электрооборудования -- Статус: содержит неисправности 0010
52- Электроника двери переднего пассажира -- Статус: содержит неисправности 0010
53- Стояночный тормоз -- Статус: содержит неисправности 0010
55- Корректор фар -- Статус: OK 0000
56- Магнитола -- Статус: содержит неисправности 1010
61- Регулятор аккум. в межсетевом интерфейсе -- Статус: содержит неисправности 0010
62- Электроника задней левой двери -- Статус: содержит неисправности 0010
72- Электроника задней правой двери -- Статус: содержит неисправности 0010
76- Парковочный ассистент -- Статус: OK 0000
-------------------------------------------------------------------------------
Адрес 01: Электроника двигателя Label: Не найден
Part No SW: 4E0 910 560 H HW: 4E0 907 560
Компонент: 3.7L V8/5V G 0010
Ревизия: 00000000 Серийный номер: AUX3Z0C1109399
Кодировка: 0011773
Мастерская #: WSC 98765 666 36207
VCID: 26480A81E88F
6 Найдены неисправности:
17831 - Ряд 1, система подачи вторичного воздуха: слишком низкая пропускная способность
P1423 - 002 - нижнее предельное значение не достигнуто - Непостоянно
17819 - Ряд 2, система подачи вторичного воздуха: слишком низкая пропускная способность
P1411 - 002 - нижнее предельное значение не достигнуто - Непостоянно
16497 - Датчик температуры воздуха на впуске-G42: слишком высокий уровень сигнала
P0113 - 002 - нижнее предельное значение не достигнуто - Непостоянно
17538 - Ряд 2, адаптация смеси (под нагрузкой): переобеднение смеси в системе
P1130 - 001 - верхнее предельное значение превышено - Непостоянно
17536 - Ряд 1, адаптация смеси (под нагрузкой): переобеднение смеси в системе
P1128 - 001 - верхнее предельное значение превышено - Непостоянно
18666 - Лямбда-зонд 1-ряд 2: короткое замыкание на электрическую цепь подогрева
P2234 - 004 - нет сигнала/связи - Непостоянно
Готовность: 0000 0000
-------------------------------------------------------------------------------
Адрес 02: Электроника КП Label: 09E-927-156.lbl
Part No SW: 4E0 910 156 D HW: 09E 927 156 A
Компонент: AG6 09E 3,7L5V RdW 0090
Ревизия: 00000001 Серийный номер: 0008363
Кодировка: 0000001
Мастерская #: WSC 00000 000 00000
VCID: 234E13959BBD
1 неисправность:
17167 - Контроль переключения передач 3-4
P0783 - 000 - -
Стоп-кадр:
Об/мин: 1248 /min
Об/мин: 1376 /min
Об/мин: 1216 /min
(нет узла): 15.0
(нет узла): 87.0
Температура: 93.0°C
Уг.Дрос.Засл: 99.6°
Напряжение: 13.28 V
-------------------------------------------------------------------------------
Адрес 03: Электроника тормозной системы Label: 4E0-910-517.lbl
Part No SW: 4E0 910 517 A HW: 4E0 614 517 E
Компонент: ESP 5.7 allrad H29 0420
Кодировка: 0008597
Мастерская #: WSC 00920 000 00000
VCID: 2142199D81A1
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 05: Система санкц. доступа и пуска двигателя Label: 4E0-910-131.lbl
Part No SW: 4E0 910 131 HW: 4E0 907 181 A
Компонент: FBS AUDID3 H12 0200
Ревизия: 02005112 Серийный номер: AUX3Z0C1109399
Кодировка: 0263168
Мастерская #: WSC 00120 264 66823
VCID: D8B4F479127B
Part No: 4E0 905 852 E
Компонент: ELV 2141
1 неисправность:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 4
Частота неисправности: 0
Сброс счетчика: 177
Пробег: 160096 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:10
-------------------------------------------------------------------------------
Адрес 06: Регулировка сиденья переднего пассажира Label: Не найден
Part No SW: 4E0 910 760 C HW: 4E0 959 760
Компонент: Sitzmemory BFS H06 0050
Ревизия: 00000000 Серийный номер: 5DS 008 795-03
Кодировка: 3670112
Мастерская #: WSC 02313 785 00200
VCID: 234E13959BBD
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 07: Центральный передний блок MMI Label: 4E0-910-7xx-07.lbl
Part No SW: 4E0 910 729 G HW: 4E0 035 729
Компонент: Interfacebox H43 0770
Ревизия: 00000000 Серийный номер: 343BK057555414
Кодировка: 0000005
Мастерская #: WSC 00920 264 58228
VCID: 2C5CF8A9F663
Part No: 4E0 910 609
Компонент: Bedienteil MMI H41 0010
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 08: Электроника кондиционера / отопителя Label: 4E0-910-043.clb
Part No SW: 4E0 910 043 HW: 4E0 820 043
Компонент: KLIMAAUTOMAT 015 0190
Ревизия: 00000013 Серийный номер: 00000000011404
Кодировка: 0004097
Мастерская #: WSC 02311 785 00200
VCD: DAB0EE716C77
2 Найдены неисправности:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 5
Частота неисправности: 1
Сброс счетчика: 176
Пробег: 160100 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 18:51:06
00735 - Потенциометр исполнительного электродвигателя заслонки рециркуляции воздуха-G143
010 - обрыв или короткое замыкание на плюс - Непостоянно
Стоп-кадр:
Статус неисправности: 00101010
Приоритет неисправности: 3
Частота неисправности: 3
Сброс счетчика: 207
Пробег: 160538 km
Отсчет времени: 0
Дата: 2012.06.18
Время: 08:45:57
Стоп-кадр:
Напряжение: 14.20 V
(нет узла): 195.0
(нет узла): 255.0
-------------------------------------------------------------------------------
Адрес 09: Блок управления бортовой сети Label: 4E0-910-279.lbl
Part No SW: 4E0 910 279 C HW: 4E0 907 279 C
Компонент: ILM Fahrer H11 0090
Кодировка: 0010006
Мастерская #: WSC 02311 785 00200
VCID: 285404B9E29B
Part No: 4E1 910 113
Компонент: Wischer WWS D3 H30 0310
Кодировка: 00000030
Мастерская #: WSC 02311
1 неисправность:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 2
Частота неисправности: 1
Сброс счетчика: 177
Пробег: 160100 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:07
-------------------------------------------------------------------------------
Адрес 15: Подушка безопасности Label: 4E0-910-655-84.lbl
Part No SW: 4E0 910 655 HW: 4E0 959 655
Компонент: Airbag 8.4E+ H08 0840
Кодировка: 0431707
Мастерская #: WSC 02313 785 00200
VCID: E3CED3955B3D
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 16: Электроника рулевого колеса Label: 4E0-910-549.lbl
Part No SW: 4E0 910 549 HW: 4E0 953 549
Компонент: Lenksдulenmodul H09 0030
Кодировка: 0012141
Мастерская #: WSC 02311 785 00200
VCID: E5CACD8D5509
Part No: XXXXXXXXXXX
Компонент: Lenkradmodul H02 0050
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 17: Комбинация приборов Label: 4E0-910-xxx-17.lbl
Part No SW: 4E0 910 900 HW: 4E0 920 900 E
Компонент: KOMBIINSTR. VDO H40 0020
Ревизия: #G992703 Серийный номер: AUDID3C2012347
Кодировка: 0000103
Мастерская #: WSC 00001 001 00001
VCID: DCBCE8696643
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 19: Диагностический интерфейс шин данных Label: 4E0-910-468.lbl
Part No SW: 4E0 910 468 HW: 4E0 907 468 A
Компонент: Gateway H06 0050
Ревизия: 06 Серийный номер: 10003033060B11
Кодировка: FCFE7BDC2B2104
Мастерская #: WSC 00920 264 58228
VCID: E5CACD8D5509
2 Найдены неисправности:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 2
Частота неисправности: 1
Сброс счетчика: 176
Пробег: 160100 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:07
01304 - Магнитола
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 205
Пробег: 161255 km
Отсчет времени: 0
Дата: 2012.07.06
Время: 18:35:39
-------------------------------------------------------------------------------
Адрес 1E: Мультимедиа проигрыватель 2 Label: 4E0-910-111.lbl
Part No SW: 4E0 910 111 E HW: 4E0 035 111
Компонент: CD-Changer H43 0430
Ревизия: 00000501 Серийный номер: AUZ5ZBC1011080
Мастерская #: WSC 00000 000 00000
VCID: 1B3E2B75A3CD
1 неисправность:
02261 - Носитель данных-R118
014 - имеется неисправность/ошибка - Непостоянно
Стоп-кадр:
Статус неисправности: 00101110
Приоритет неисправности: 7
Частота неисправности: 2
Сброс счетчика: 180
Пробег: 160383 km
Отсчет времени: 0
Дата: 2012.06.11
Время: 14:26:08
Стоп-кадр:
Текст: 0000B914
-------------------------------------------------------------------------------
Адрес 25: Иммобилайзер Label: 4E0-910-131.lbl
Part No SW: 4E0 910 131 HW: 4E0 907 181 A
Компонент: FBS AUDID3 H12 0200
Ревизия: 02005112 Серийный номер: AUX3Z0C1109399
Кодировка: 0263168
Мастерская #: WSC 00120 264 66823
VCID: D8B4F479127B
Part No: 4E0 905 852 E
Компонент: ELV 2141
4E0905852E ELV 2141
1 неисправность:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 4
Частота неисправности: 0
Сброс счетчика: 177
Пробег: 160096 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:10
-------------------------------------------------------------------------------
Адрес 34: Система регулирования клиренса Label: 4E0-910-553.lbl
Part No SW: 4E0 910 553 C HW: 4E0 907 553 C
Компонент: LUFTFDR.-CDC H04 4190
Кодировка: 0015500
Мастерская #: WSC 00920 264 58228
VCID: 234E13959BBD
4 Найдены неисправности:
01577 - Отключение вследствие перегрева
001 - верхнее предельное значение превышено - Непостоянно
Стоп-кадр:
Статус неисправности: 00100001
Приоритет неисправности: 4
Частота неисправности: 45
Сброс счетчика: 212
Пробег: 160028 km
Отсчет времени: 0
Дата: 2012.05.31
Время: 22:33:12
01772 - Сигнальный провод от датчика давления регулятора дорожного просвета-G291
008 - нелогичный сигнал - Непостоянно
Стоп-кадр:
Статус неисправности: 00101000
Приоритет неисправности: 3
Частота неисправности: 133
Пробег: 160034 km
Отсчет времени: 0
Дата: 2012.05.31
Время: 22:54:57
01400 - Система регулирования дорожного просвета
001 - верхнее предельное значение превышено - Непостоянно
Стоп-кадр:
Статус неисправности: 00100001
Приоритет неисправности: 2
Частота неисправности: 3
Пробег: 0 km
Отсчет времени: 0
01400 - Система регулирования дорожного просвета
002 - нижнее предельное значение не достигнуто
Стоп-кадр:
Статус неисправности: 00100001
Приоритет неисправности: 2
Частота неисправности: 3
Пробег: 0 km
Отсчет времени: 0
-------------------------------------------------------------------------------
Адрес 36: Регулировка положения сиденья водителя Label: Не найден
Part No SW: 4E0 910 760 C HW: 4E0 959 760
Компонент: Sitzmemory FS H06 0050
Ревизия: 00000000 Серийный номер: 5DS 008 795-03
Кодировка: 3670114
Мастерская #: WSC 02313 785 00200
VCID: 234E13959BBD
1 неисправность:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 177
Пробег: 160100 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:09
-------------------------------------------------------------------------------
Адрес 37: Навигационная система Label: 4E0-910-88x-37.lbl
Part No SW: 4E0 910 887 D HW: 4E0 919 887 C
Компонент: MNS ECE H41 0550
Ревизия: 00000000 Серийный номер: 305BD037523119
Мастерская #: WSC 02313 785 00200
VCID: 2E58F2A1C07F
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 38: Электроника потолка Label: 4E0-910-135.lbl
Part No SW: 4E0 910 135 A HW: 4E0 907 135 A
Компонент: Dachknoten D3 H01 0070
Серийный номер: 00000302600153
Кодировка: 0265472
Мастерская #: WSC 02313 785 00200
VCID: 1D3A256DBDD9
5 Найдены неисправности:
01370 - Аварийный сигнал от датчика системы охраны салона
000 - - - Непостоянно
Стоп-кадр:
Статус неисправности: 00100000
Приоритет неисправности: 0
Частота неисправности: 1
Сброс счетчика: 208
Пробег: 161416 km
Отсчет времени: 0
Дата: 2012.07.09
Время: 13:50:00
Стоп-кадр:
Бин.биты: 00000000
00213 - Подача управляющего сигнала на передние правые лампы для чтения
012 - электрическая неисправность в цепи
Стоп-кадр:
Статус неисправности: 01101100
Приоритет неисправности: 0
Частота неисправности: 1
Сброс счетчика: 168
Пробег: 161388 km
Отсчет времени: 0
Дата: 2012.07.09
Время: 11:16:00
02138 - Подача управляющего сигнала на передние правые лампы внутреннего освещения
012 - электрическая неисправность в цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101100
Приоритет неисправности: 0
Частота неисправности: 1
Сброс счетчика: 208
Пробег: 161388 km
Отсчет времени: 0
Дата: 2012.07.09
Время: 11:16:00
00211 - Подача управляющего сигнала на задние лампы освещения салона
012 - электрическая неисправность в цепи
Стоп-кадр:
Статус неисправности: 01101100
Приоритет неисправности: 0
Частота неисправности: 1
Сброс счетчика: 168
Пробег: 161388 km
Отсчет времени: 0
Дата: 2012.07.09
Время: 11:16:00
00212 - Подача управляющего сигнала на передние левые лампы для чтения
012 - электрическая неисправность в цепи
Стоп-кадр:
Статус неисправности: 01101100
Приоритет неисправности: 0
Частота неисправности: 1
Сброс счетчика: 168
Пробег: 161388 km
Отсчет времени: 0
Дата: 2012.07.09
Время: 11:16:00
-------------------------------------------------------------------------------
Адрес 42: Электроника двери водителя Label: 4E1-910-802.clb
Part No SW: 4E1 910 802 HW: 4E1 959 801
Компонент: Tьrsteuer.FS BRM004 0080
Кодировка: 0060197
Мастерская #: WSC 98765 666 36347
VCID: DEB8E261705F
5 Найдены неисправности:
01320 - Блок управления Climatronic-J255
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 197
Пробег: 60672 km
Отсчет времени: 0
Дата: 2006.02.16
Время: 13:24:24
02115 - Привод центрального замка
008 - нелогичный сигнал - Непостоянно
Стоп-кадр:
Статус неисправности: 00101000
Приоритет неисправности: 2
Частота неисправности: 1
Сброс счетчика: 197
Пробег: 160864 km
Отсчет времени: 0
Дата: 2012.06.26
Время: 10:47:50
01340 - Регулятор положения зеркал заднего вида
008 - нелогичный сигнал - Непостоянно
Стоп-кадр:
Статус неисправности: 00101000
Приоритет неисправности: 3
Частота неисправности: 2
Сброс счетчика: 197
Пробег: 160864 km
Отсчет времени: 0
Дата: 2012.06.26
Время: 15:48:38
02130 - Внутренняя подсветка дверей
012 - электрическая неисправность в цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101100
Приоритет неисправности: 3
Частота неисправности: 2
Сброс счетчика: 197
Пробег: 160864 km
Отсчет времени: 0
Дата: 2012.06.26
Время: 15:48:54
00914 - Выключатель заднего левого стеклоподъемника на водительской двери-E53
008 - нелогичный сигнал - Непостоянно
Стоп-кадр:
Статус неисправности: 00101000
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 197
Пробег: 160864 km
Отсчет времени: 0
Дата: 2012.06.26
Время: 17:26:10
-------------------------------------------------------------------------------
Адрес 46: Центральный модуль систем комфорта Label: 4E0-910-289.lbl
Part No SW: 4E0 910 289 HW: 4E0 907 289
Компонент: Komfortgeraet H02 0050
Кодировка: 0000088
Мастерская #: WSC 02311 785 00200
VCID: E6C8CA81A80F
Part No: 4E0 907 719
Компонент: Neigungssensor H02 0020
3 Найдены неисправности:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 5
Частота неисправности: 14
Сброс счетчика: 177
Пробег: 160100 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:13
Стоп-кадр:
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
01134 - Звуковой сигнал охранной сигнализации-H12
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 3
Частота неисправности: 2
Сброс счетчика: 202
Пробег: 161068 km
Отсчет времени: 0
Дата: 2012.07.01
Время: 12:14:33
Стоп-кадр:
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
00892 - Клавиша отпирания замка крышки багажного отсека-F248
007 - короткое замыкание на массу - Непостоянно
Стоп-кадр:
Статус неисправности: 00100111
Приоритет неисправности: 3
Частота неисправности: 6
Сброс счетчика: 208
Пробег: 161428 km
Отсчет времени: 0
Дата: 2012.07.10
Время: 09:41:34
Стоп-кадр:
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
Raw, Form. N/A: 000 000 000
-------------------------------------------------------------------------------
Адрес 47: Аудиосистема Label: 4E0-910-223.lbl
Part No SW: 4E0 910 223 F HW: 4E0 035 223
Компонент: Amp.-Basis H42 0230
Ревизия: 00000000 Серийный номер: 00000037516067
Кодировка: 0000006
Мастерская #: WSC 00920 264 58228
VCID: 20441C998AAB
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 4F: Центральный блок электрооборудования Label: 4E0-910-280.clb
Part No SW: 4E0 910 280 HW: 4E0 907 280 A
Компонент: ILM Beifahrer H06 0060
Ревизия: Серийный номер: 00000000010812
Кодировка: 0010111
Мастерская #: WSC 02311 785 00200
VCID: DDBAE56D7D59
1 неисправность:
01064 - Клемма 58d - Регулирование яркости освещения салона
007 - короткое замыкание на массу - Непостоянно
Стоп-кадр:
Статус неисправности: 00110111
Приоритет неисправности: 4
Частота неисправности: 8
Сброс счетчика: 209
Пробег: 161316 km
Отсчет времени: 0
Дата: 2012.07.07
Время: 14:48:00
-------------------------------------------------------------------------------
Адрес 52: Электроника двери переднего пассажира Label: 4E1-910-802.clb
Part No SW: 4E1 910 802 HW: 4E1 959 802
Компонент: Tьrsteuer.BF BRM004 0080
Кодировка: 0028448
Мастерская #: WSC 02311 785 00200
VCID: DEB8E261705F
2 Найдены неисправности:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 177
Пробег: 160096 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:28
01044 - Неправильно кодирован блок управления
000 - -
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 157
Пробег: 0 km
Отсчет времени: 0
-------------------------------------------------------------------------------
Адрес 53: Стояночный тормоз Label: 4E0-910-801.lbl
Part No SW: 4E0 910 801 A HW: 4E0 907 801
Компонент: EPB AV1C1010 H01 1010
Ревизия: AV1C1010
Кодировка: 0000331
Мастерская #: WSC 02313 785 00200
VCID: 1D3A256DBDD9
1 неисправность:
02596 - Изношены задние тормозные накладки
008 - нелогичный сигнал
Стоп-кадр:
Статус неисправности: 01111000
Приоритет неисправности: 6
Частота неисправности: 1
Сброс счетчика: 20
Отсчет времени: 0
Стоп-кадр:
Напряжение: 9.73 V
Счет: 61
-------------------------------------------------------------------------------
Адрес 55: Корректор фар Label: 4E0-910-357.clb
Part No SW: 4E0 910 357 HW: 4E0 907 357
Компонент: Pre-AFS H01 0030
Ревизия: 00000001 Серийный номер:
Кодировка: 0000001
Мастерская #: WSC 02311 785 00200
VCID: E2C0D6914427
Неисправности не найдены.
-------------------------------------------------------------------------------
Адрес 56: Магнитола Label: 4E0-910-541.lbl
Part No SW: 4E0 910 541 F HW: 4E0 035 541
Компонент: TUNER EU/US/RDW H41 0480
Ревизия: 00000000 Серийный номер: 304BD037518611
Кодировка: 0000001
Мастерская #: WSC 02313 785 00200
VCID: 234E13959BBD
1 неисправность:
00858 - Соединение между выходом ZF магнитолы и усилителем антенны
011 - обрыв цепи - Непостоянно
Стоп-кадр:
Статус неисправности: 00101011
Приоритет неисправности: 5
Частота неисправности: 2
Сброс счетчика: 206
Пробег: 160128 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 19:39:41
-------------------------------------------------------------------------------
Адрес 61: Регулятор аккум. в межсетевом интерфейсе Label: 4E0-910-181.lbl
Part No SW: 4E0 910 181 HW: 4E0 915 181
Компонент: ENERGIEMANAGER H02 0160
Ревизия: 00000000 Серийный номер: 00000000002907
Мастерская #: WSC 00000 000 00000
VCID: DDBAE56D7D59
Part No: 000 915 105 AK
Компонент: von VA0 300410A2NP
Кодировка: 303030393135313035414B56413033303034313041324E50
Мастерская #: WSC 00120 264 97835
1 неисправность:
02256 - Ток покоя
001 - верхнее предельное значение превышено - Непостоянно
Стоп-кадр:
Статус неисправности: 00100001
Приоритет неисправности: 7
Частота неисправности: 1
Сброс счетчика: 196
Пробег: 160809 km
Отсчет времени: 0
Дата: 2012.06.25
Время: 04:16:28
-------------------------------------------------------------------------------
Адрес 62: Электроника задней левой двери Label: 4E0-910-802.lbl
Part No SW: 4E0 910 802 HW: 4E0 959 801 A
Компонент: Tьrsteuer.HL BRM004 0080
Кодировка: 0028448
Мастерская #: WSC 02311 785 00200
VCID: DDBAE56D7D59
2 Найдены неисправности:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 177
Пробег: 160096 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:28
01044 - Неправильно кодирован блок управления
000 - -
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 157
Пробег: 0 km
Отсчет времени: 0
-------------------------------------------------------------------------------
Адрес 72: Электроника задней правой двери Label: 4E0-910-802.lbl
Part No SW: 4E0 910 802 HW: 4E0 959 802 A
Компонент: Tьrsteuer.HR BRM004 0080
Кодировка: 0028448
Мастерская #: WSC 02311 785 00200
VCID: DDBAE56D7D59
2 Найдены неисправности:
01331 - Блок управления двери водителя-J386
004 - нет сигнала/связи - Непостоянно
Стоп-кадр:
Статус неисправности: 00100100
Приоритет неисправности: 4
Частота неисправности: 1
Сброс счетчика: 177
Пробег: 160096 km
Отсчет времени: 0
Дата: 2012.06.04
Время: 17:33:28
01044 - Неправильно кодирован блок управления
000 - -
Стоп-кадр:
Статус неисправности: 01100000
Приоритет неисправности: 3
Частота неисправности: 1
Сброс счетчика: 157
Пробег: 0 km
Отсчет времени: 0
-------------------------------------------------------------------------------
Адрес 76: Парковочный ассистент Label: 4E0-910-283.lbl
Part No SW: 4E0 910 283 HW: 4E0 919 283 A
Компонент: Parkhilfe 8-Kan H07 0030
Кодировка: 0001008
Мастерская #: WSC 02313 785 00200
VCID: E0C4DC994A2B
Неисправности не найдены
Конец -------------------------------------------------------------------
