Опис плати розширення
Плата розширення (в комплексі з лабораторним стендом на базі одно кристальної мікро-ЕОМ серії MCS-51) призначена для проведення лабораторних робіт пов’язаних з аналогово-цифровими та цифро аналоговими перетворювачами, а також з обробкою дискретних сигналів. Структурна схема плати розширення представлена на рис. 2.

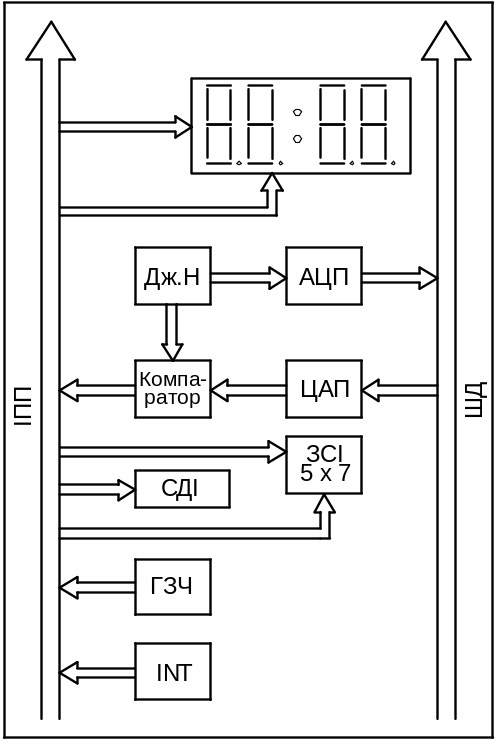

Рис. 2. Структурна схема плати розширення.
8888 - 4-х розрядна динамічна індикація;
ІПП - інтерфейс периферійних пристроїв;
ЦАП - цифро-аналоговий перетворювач;
АЦП - аналогово-цифровий пристрій;
Дж.Н - джерело напруги;
СДІ - світлодіодна індикація “біжучі вогні”;
ЗСІ - знакосинтезуючий матричний індикатор;
ГЗЧ - генератор змінної частоти;
INT - кнопки запиту переривань;
ШД - шина даних.
Цифро-аналоговий перетворювач
ЦАП виконаний на мікросхемі AD7801 DD2 (8-розрядний ЦАП). Вхідними сигналами для ЦАП є лінії AD7-AD0. Вихідний сигнал знімається з розняття BNC (високочастотне розняття).
Аналогово-цифровий перетворювач.
АЦП виконаний на мікросхемі ЦАП AD7801, операційному підсилювачі, що використовується як компаратор LM358 (DA1). Вхідним аналоговим сигналом для АЦП є сигнал зі змінного резистора R19. Лінії AD7-AD0 використовуються для формування цифрового вхідного коду. На виході ЦАП формується напруга, пропорційна вхідному коду. Сигнал спрацювання компаратора знімається з DA1 (2), вхід мікроконтролера P1.7. Спрацювання компаратора візуально видно по засвічуванню світло діода HL1. Якщо на P1.7 рівень логічного “0” – світиться світлодіод
Генератори
В схемі присутній генератор змінної частоти (~1 ... ~50 кГц). Зміна частоти здійснюється з допомогою резистора R4. Крім цього до складу схеми входить генератор фіксованої частоти ~10 кГц.
Вивід дискретної інформації
Вивід дискретної інформації здійснюється з допомогою 4-х розрядного семи сегментного індикатора HL2, включеного по схемі динамічної індикації. Керування динамічною індикацією здійснюється з допомогою елементів DD3 (лінії даних A, B, C, D, E, F, G, DP, PB0, PB1, PB2, PB3, PB4, PB5, PB6, PB7). Сигнали поступають з порту PB, сигнали вибірки розряду індикатора поступають від ліній PC0, PC1 порта С.
Системний інтерфейс
Системний інтерфейс призначений для підключення зовнішніх пристроїв. Наявність повного адресного простору сигналів ALE, PME, WR, RD дозволяє здійснювати вибірку практично будь-якого пристрою. Живлення модулів, що під’єднуються, береться від стенду. Вільні лінії на інтерфейсі 23-26 дозволяють використовувати сигнали CS1, CS4-CS7 при відповідному підключенні.
Номер контакту |
Назва |
Номер контакту |
Назва |
Номер контакту |
Назва |
1 |
GND |
16 |
A9 |
31 |
AD0 |
2 |
GND |
17 |
A10 |
32 |
AD1 |
3 |
INT0 |
18 |
A11 |
33 |
AD2 |
4 |
INT1 |
19 |
A12 |
34 |
AD3 |
5 |
T0 |
20 |
A13 |
35 |
AD4 |
6 |
T1 |
21 |
A14 |
36 |
AD5 |
7 |
A0 |
22 |
A15 |
37 |
AD6 |
8 |
A1 |
23 |
CS0 |
38 |
AD7 |
9 |
A2 |
24 |
CS7 |
39 |
UCC |
10 |
A3 |
25 |
RxD |
40 |
UCC |
11 |
A4 |
26 |
TxD |
|
|
12 |
A5 |
27 |
RD |
|
|
13 |
A6 |
28 |
WR |
|
|
14 |
A7 |
29 |
ALE |
|
|
15 |
A8 |
30 |
PME |
|
|
