Практическая работа №1

Тема: Создание и оформление простых текстовых документов. Вставка и форматирование иллюстраций.

Цель работы: Сформировать умение настраивать параметры документа, использовать элементы формата шрифта и формата абзаца при форматировании простых текстовых документов.

Выполнил учащийся гр. CДМ-31:		_________________
Проверил преподаватель:	Чаус Н.В.	_________________

1.2 Задание

1. Настроить параметры страницы, установить автоматический перенос слов.

2. Настроить элементы шрифта и абзаца.

3. Все параметры выбрать в соответствии с ГОСТом 2105-95.

1.3 Варианты заданий

Вариант №1 (16)

Стержневые смеси ― сыпучие материалы, состоящие из огнеупорного на­пол­нителя (кварцевого песка), связующего (жидкого стекла, синтетических смол и т. п.) и специальных добавок, отличающиеся от формовочных смесей боль­шей огнеупорностью, податливостью и газопроницаемостью.

Для повышения твёрдости и прочности формовочной смеси её уплотняют на модели. Смесь уплотняют машинной формовкой методом встряхивания или прессования. Для облегчения извлечения из формы после уплотнения формовочной смеси модели имеют формовочные уклоны на поверхностях, расположенных вертикально [2].

Рисунок 4.1 Деревянная модель отливки из двух половинок (а) и деревянный стержневой ящик (б).

1 – модель знаковых частей стержня

Вариант №2 (17)

Модель - приспособление, изготовленное из металла, де­рева или пластмассы, имеющее конфигурацию отливки и отличающаяся от неё наличием знаковых частей для установки стержневых элементов литейной формы и размерами, увеличенными на величину литейной усадки и припусков на механическую обработку. Дополнительно на модель устанавливают модели прибылей.

Модель и чертеж детали по которой она была изготовлена приведены на рисунке 2.

а). б).

Рисунок 2 а) – Эскиз детали «Втулка».

б) – Разъемная литейная модель для отливки «Втулка»:

1 – половина модели верхняя; 2 – половина модели нижняя; 3 – штифт (в верхней половине) и отверстие (в нижней половине); 4 – знак стержневой.

Вариант №3 (18)

Опока - литая или сварная металлическая рамка, служащая для удер­жания уплотненной формовочной смеси при изготовлении формы и её транспортировке (рисунок 3).

Рисунок 3 - Опоки литейные:

1 – ручка; 2 – цапфа; 3 – проушина; 4 – ребра внутренние; 5 – скобы крепления

Опоки имеют буртики для удержания уплотненной смеси в форме, проушины со штырями и втулками для их сборки попарно, а также ручки или цапфы для кантовки и транспортировки.

Вариант №4 (19)

Модель и стержень должны иметь одинаковые по конструкции стержневые знаки. При горизонтальном положении стержня, имеющего форму тела вращения, знаки делают цилиндрическими, а при вертикальном - в виде усеченного конуса, что обеспечивает удобство сборки формы.

Изготавливают литейные стержни из специальных стержневых смесей, используя для этого формообразующую оснастку, называемую стержневым ящиком (рисунок 4).

Рисунок 4 - Ящик стержневой:

1 – половина ящика левая; 2 – половина ящика правая; 3 – штифт; 4 – отверстие; 5 – каркас; 6 – смесь стержневая

Вариант №5 (20)

Конструкция литниковой системы должна состоять из стандартных элементов, легко изготовляемых и заменяемых при износе. Нормальная литниковая система, применяемая при подводе питания по разъему, показана на рисунке 5.

Рисунок 5 - Литниковая система для подвода металла по разъему формы:

1 – воронка; 2 – фильтрующий элемент; 3 – стояк; 4 – шлакоуловитель; 5 – питатель.

Литниковая чаша (воронка) 1 является приемником, в который жидкий металл поступает из разливочного ковша. При заливке необходимо стремиться быстро заполнять чашу и поддерживать в ней металл на высоком уровне, это обеспечивает задерживание шлака в чаше. Для задерживания шлака и неметаллических включений при использовании заливочной воронки между ней и стояком может устанавливаться фильтрующий элемент 2 в виде сетки.

Вариант №6 (21)

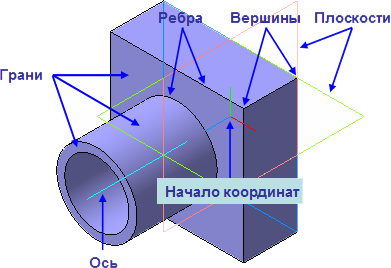

Рисунок 1 – Основные элементы модели
