7.4. Контакты переходные

7.4.1. Электрическое соединение между печатными платами субблоков рекомен­дуется выполнять плоскими или Г-образными переходными контактами,, приведенными на черт.117-118.

Электрическое присоединение провода к печатной плате с использованием плоского контакта

1 - плата печатная; 2 - контакт; 3 - наконечнику 4 - провод монтажный

Черт. 117

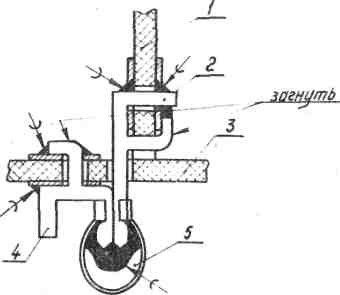

Электрическое присоединение провода к печатной плате с использованием трубчатого контакта

1 - плата печатная; 2 - контакт; 3 - трубка; 4 - провод монтажный

Черт. 118

2. При установке переходных контактов рекомендуется предусматривать их механическое крепление на печатной плате.

3. Электрическое соединение печатных плат субблоков с коммутационными печатными платами рекомендуется осуществлять переходными контактами, приве­денными на черт. 119.

Контакты устанавливаются в отверстия печатных плат, имеющих контактные пло­щадки.

7.4.4. Шаг установки переходных контактов на плате - 2,5 мм.

Разметка посадочного места

Электрическое соединение печатных плат с использованием переходных контактов

а - на печатной плате; б - на коммутационной плате 1 - плата печатная; 2 - контакт; 3 - плата печатная коммутационная; 4 - контакт; 5 - колпачок

Предельные отклонения размеров между осями двух любых отвер­стий ± 0,15 мм

Черт. 119

7.51 Кабели плоские

7.5.1.-Для электрического соединения узлов и субблоков используются: гибкие печатные кабели; тканые кабели; опрессованные кабели.

2. Гибкие печатные и тканые кабели используются, как правило, для нефикси­рованного монтажа; опрессованные кабели - для фиксированного монтажа.

3. По конструктивному оформлению и способам электрического присоедине­ния к печатным платам гибкие печатные кабели (ГПК) могут быть выполнены в не­скольких вариантах:

вариант 1 - ГПК, оканчивающиеся металлизированными контактными площадками с отверстиями. Кабели этого типа устанавливаются и запаиваются на штыри (кон­такты), расположенные на печатной плате или колодке;

вариант 2 - ГПК, оканчивающиеся металлизированными контактными площадками, которые после совмещения припаиваются к контактным площадкам печатной платы;

вариант 3 - ГПК, оканчивающиеся контактными лепестками, которые припаива­ются к контактным площадкам печатной платы.

7.5.4. Размеры печатных проводников, контактных площадок и контактных ле­пестков печатных плат и ГПК должны удовлетворять требованиям ОСТ4 ГО.010.011.

5. Шаг расположения контактных площадок ГПК в случае присоединения к \ контактным площадкам печатной платы (варианты 2 и 3) рекомендуется выбирать, кратным 1,25 мм, в случае припайки к штырям (вариант 1) - кратным 2,5 мм.

6. Расстояние от края ГПК до проводника или контактной площадки должно

быть не менее 2 мм.

7.5.7. ГПК, оканчивающиеся металлизированными контактными площадками и контактными лепестками (варианты 2, 3), предпочтительнее использовать при большом количестве выходных контактов с печатных плат.

8. Максимальную ширину ГПК рекомендуется выбирать равной 150 мм, макси­мальную длину - равной 350 мм.

9. Для изготовления ГПК используется гибкий фольгированный диэлектрик ма­рки ФДЛ-1, ТУ ЫУО.029.409.

10. ГПК должны быть механически закреплены на субблоке в зоне электри­ческого присоединения к печатным платам.

11. Для ГПК, выполненного по первому варианту, приведенному на черт.120, рекомендуется способ крепления его с печатной платой через переходную колодку, имеющую штырьковые выводы, запаиваемые в металлизированные отверстия печатной платы.

На присоединительной колодке предусматриваются два крепежных штыря-ловителя по черт. 121.

7.5.12. Для крепления к печатной плате ГПК, выполненного по второму варианту, приведенному на черт. 122, рекомендуется использовать присоединительную колодку, на которой предусматриваются два крепежных штыря-ловителя в соответствии

с черт. 123.

.

7.5.13. ГПК, выполненный по первому, второму и третьему вариантам, приведенным на черт. 124 и 125, целесообразно крепить на печатной плате с помощью прижимной планки или скобы согласно черт.126.

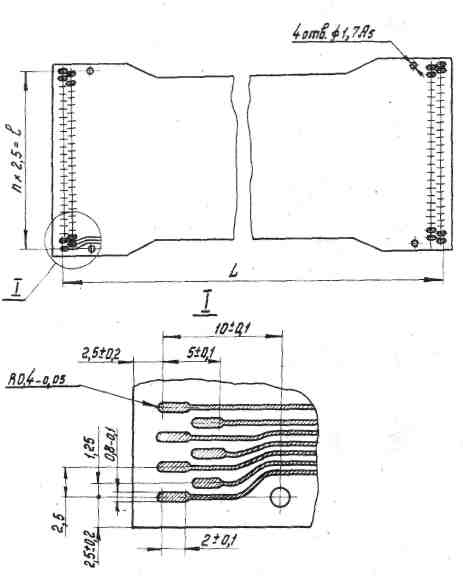

Гибкий печатный кабель с металлизированными контактными площадками

и отверстиями

Черт. 120

Гибкий печатный кабель с колодкой и его установка на печатную плату

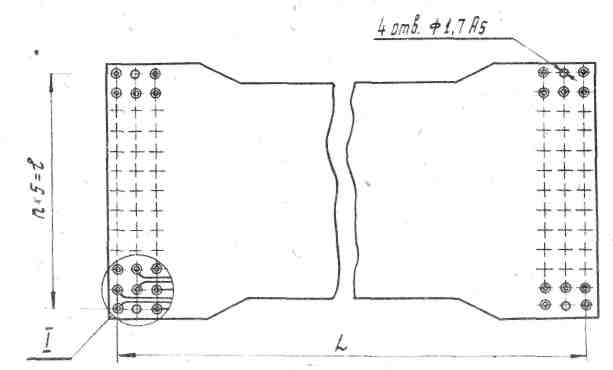

Гибкий печатный кабель с металлизи-рованными контактными площадками

1 - плата печатная; 2 - кабель гибкий печатный;

3 - колодка

Черт. 121

Черт. 122

Гибкий печатный кабель с планкой и его установка на печатную плату

Гибкий печатный кабель с двухрядными контактными лепестками

1 - плата печатная; 2 - кабель гибкий печатный; 3 - планка

Черт. 123

Черт. 124

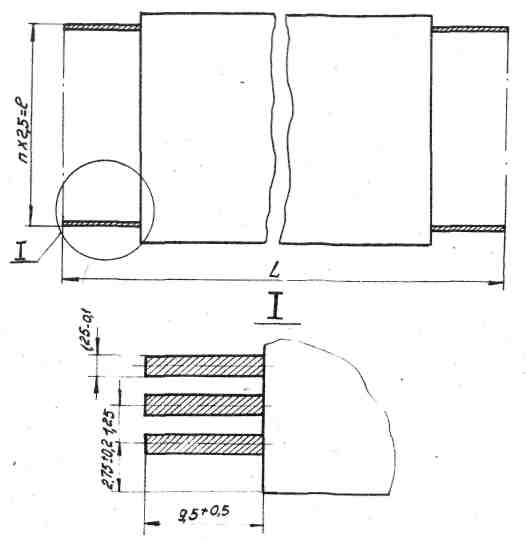

Гибкий печатный кабель с однорядными контактными лепестками

Установка гибкого печатного кабеля на печатную плату

1 - плата печатная; 2 - кабель гибкий печатный; 3 - прокладка; 4 - скоба

Черт. 126

Черт. 125

7.5.14. ГПК, выполненный по третьему варианту, допускается крепить на печат­ной плате с помощью оплавления штырей колодки кабеля в неметаллизированные отверстия печатной платы согласно черт. 127.

Гибкий печатный кабель с опрессованной колодкой и его установка на печатную плату

1 - плата печатная; 2 - кабель гибкий печатный

Черт. 127

15. ГПК, выполненный по варианту 1, устанавливается с одной стороны печатной платы; по вариантам 2 и 3 ГПК могут быть установлены с двух сторон.

16. Тканые и опрессованные кабели рекомендуется устанавливать с одной стороны печатной платы.

17. Разделка и электромонтаж плоских тканых и опрессованных кабелей в пе­чатные платы и разъемы должны производиться в соответствии с ОСТ4 ГО.054.034.

18. Шаг расположения отверстий под распайку жил тканых и опрессованных кабелей на печатной плате рекомендуется выбирать кратным 2,5 мм.

19. Марки и типоразмеры кабелей рекомендуется выбирать исходя из элект­рической схемы РЭА, применяемого разъема, механических и климатических усло­вий эксплуатации на данную аппаратуру.

20. Для фиксированного монтажа рекомендуется использовать плоские кабели по табл.16.

Таблица 16

Рекомендуемые плоские кабели

Марка

Технические условия

Количество жил в кабе­ле и сече­ние, мм

Расстоя­ние меж­ду цент­рами жил, мм

Ширина кабеля, мм

Толщина кабеля, мм

Вид изоляции

КППР

ТУ КП 054-66 ТУ 017-194-66

15x0,20 20x0,12 20x0,20 20x0,35 20x0,50

1,70 1,30 2,10 2,28 2,40

25,4 26,2 . 41,5 45,1 47,5

1,60 1,15 1,60 1,78 1,90

Полиэти­леновая

КППР-Э

ТУ КП 054-66

8x0,20 8x0,35

3,70 4,00

29,0 33,0

3,10 3,30

КПВР

ТУ КП 054-66

12x0,20 20x0,20 20x0,35 20x0,50

2,10 2.1Q 2,28 2,40

24,7 41,5 45,1 47,5

1,60 1,60 1,78 1,90

Поли-винил-хло-ридная

7.5.21. Тканые кабели при длине соединения менее 40 мм не применяются; в этом случае следует использовать монтажные провода.

7.6. Элементы объемного монтажа

7.6.1. Рекомендуемые марки и сечения проводов для выполнения объемного мон­тажа в блоках приведены в табл.17.

Таблица 17

Рекомендуемые провода

Марка провода	Номинальное сечение жилы, 2 мм	Максимальный наружный диаметр, мм	ГОСТ, ТУ
МГШВ	0,14 0,20 0,35	1,40 1,80 1,90	ТУ 16.505.437-73
МГШВЭ	0,35	2,50
МГТФ _	0,07 0,10 0,14	0,75 0,85 0,90	ТУ 16.505.185-71

Продолжение табл.17

Марка провода	Номинальное сечение„жилы, мм	Максимальный наружный диаметр, мм	ГОСТ, ТУ
МГТФЭ	0,14	1,80	ТУ 16.505.185-71
МГТФЛ	0,12	1,30	ТУ 16.505.324-72
МПМУ	0,12 0,20	1,00 1,15	ТУ 16.505.495-73
МГШД	0,05 0,07 0,10	0,70 0,80 0,90	ГОСТ 10349-63
МГШДОП	0,05 0,07 0,10 0,20	1,00 1,10 1,20 1,30
МГТЛ	0,12 0,20	1,10 1,40	ТУ 16.505.193-71
МГТЛЭ	0,12 0,20	1,60 1,90	ТУ 16.505.194-71
ГФ	0,07 0,14 0,20	0,85 1,01 1,12	ТУ 16.505.191-71
ГФЭ	0,07 0,14 0,20	1,25 1,41 1,60
ГФ-100М	0,03 0,05	0,45 0,52	ТУ ОКБ КП № 124-63
ГФМ-100	0,05 0,08 0,12 0,20	0,80 0,90 1,00 1,10	ТУ 16.505.195-71
ГФМ-250	0,08 0,12 0,20 0,35	1,10 1,20 1,30 1,60	ТУ 16.505.196-71
ГФМЭ-250	0,08 0,12 0,20 0,35	1,50 1,60 1,70 2,00

7.6.2. Электрическое соединение монтажных проводов на печатной плате рекомендуется осуществлять с использованием металлизированных отверстий по черт.128, [переходных пистонов - по черт.129 и монтажных лепестков - по черт.130.

7.6.3. Для повышения надежности электрического монтажа в местах присоедине­ния проводов малого сечения (0,14 мм и менее) рекомендуется применять лепест­ковые наконечники по НО.775.015.

Необходимость установки наконечников определяет разработчик аппаратуры,

4. Величина выступающей части жилы монтажного провода над поверхностью ; платы должна быть от 0,5 до 1,6 мм.

5. Для многократной подпайки проводов к печатной плате на последней реко­мендуется устанавливать переходные пистоны или монтажные лепестки по ОСТ4 ГО.812.000.

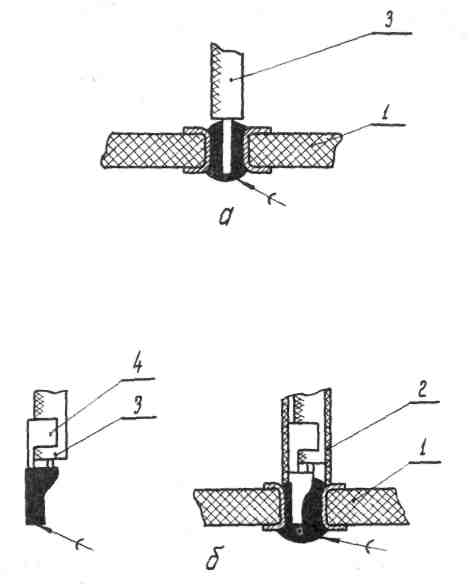

Электрическое присоединение провода к печатной плате с использованием металлизированного отверстия

а - без кабельного наконечника;

б - с кабельным наконечником 1 - плата печатная; 2 - трубка; 3 - провод монтажный; 4 - наконечник

Черт. 128

Электрическое присоединение провода к печатной плате с использованием пистона

Электрическое присоединение провода к печатной плате с использованием лепестков

а - без кабельного наконечника;

б - с кабельным наконечником 1 - плата печатная; 2 - пистон; 3 - трубка; 4 - провод монтажный; 5 - наконечник

Черт. 129

1 - плата печатная; 2 - лепесток; 3 - провод монтажный

Черт. 130

7.8,8. Монтажные провода должны быть механически закреплены в непосредствен­ной близости от места электрического присоединения»

7.8,7, Способы крепления монтажных проводов приведены на черт.131, 132,

Крепление монтажного провода

на печатной плате

1 - плата печатная; 2 - отверстие металлизированное; 3 - отверстие неметаллизированное; 4 - провод монтажный

Черт. 131

Крепление монтажного провода с помощью изоляционной трубки

1 - плата печатная; 2 - контакт; 3 - провод монтажный; 4 - площадка контактная; 5 - трубка изоляционная

Черт. 132

8. Для закрепления на плате монтажных проводов может быть использована колодка, приведенная на черт. 133,

8. В местах шарнирных соединений монтажные провода не рекомендуется вя­зать в жгут.

Провода должны быть расположены таким образом, чтобы обеспечивалась их ра­бота на скручивание, Необходимо избегать резких изгибов монтажных проводов.

Крепление монтажных проводов в колодке

1 - колодка; 2 - прокладка; 3 - крышка; 4 - жгут

Черт. 133

7.6.10. Для закрепления монтажных проводов в блоках книжной конструкции на плате субблока и кассеты могут быть использованы планки с отверстиями, через которые пропускаются монтажные провода согласно черт. 134.

Крепление монтажных проводов с помощью планки

1 - субблок; 2 - планка; 3 - провод монтажный

Черт. 134

7.6.11. Для уменьшения объема для межсубблочного моктажа и сокращения длин проводов электрические соединения между субблоками в блоках рекомендуется вы­полнять с помощью гибких ремней по черт.135 и 136 или колодок, прошитых прово­дами в соответствии с черт.137.

Черт. 135

Установка плоского ремня на печатную плату

Плоский ремень для электрического монтажа

1 - плата печатная; 2 - ремень; 3 - провод монтажный; 4 - винт; 5 - шайба; 6 - шайба пружинная

Черт. 136

Установка колодки на печатную плату

1 - плата печатная; 2 - колодка; 3 - шина; 4 - шарнир

Черт. 137

12. Электромонтаж в резиновой колодке (см.черт.137) распределяется по от­верстиям колодок так, чтобы он плотно входил в эти отверстия. Шины внутри коло­док располагаются таким образом, чтобы лепестки одной шины входили в промежут­ки между лепестками другой шины.

13. При использовании электромонтажа методом накрутки проводов электри­ческое соединение должно образоваться накруткой провода на вывод с острыми кром­ками без последующей пайки.

14. При электромонтаже методом накрутки проводов рекомендуется применять немодифицированное, модифицированное или бандажное соединение согласно черт. 138,

15. Электромонтаж методом накрутки следует выполнять на выводах с квад­ратным или прямоугольным сечением. Для прямоугольной формы сечения вывода соотношение размеров сторон не должно превышать 1:3.

Допускается применение другой формы выводов при наличии у них не менее двух острых ребер. Параллельность сторон вывода - 0,1 мм. Концы выводов должны иметь конусную или сферическую форму.

7.6.16. Выводы для соединения накруткой рекомендуется изготовлять из бронзы марок БрОФ 6,5-0,15, ГОСТ 1761-70f БрКМП 3-1, ГОСТ 4748-70. Твердость выво­дов по Виккерсу 95-220.

На одном выводе не следует выполнять более трех соединений накруткой или более двух соединений бандажированием.

Способы электрического соединения методом накрутки

а - немодифицированное соединение; б - модифицированное соединение;

в - бандажное соединение

1 - вывод разъема; 2 - часть провода неизолированная; 3 - часть провода изолированная; 4 - проволока бандажная; 5 - провод бандажируемый

Черт. 138

7.6.17. Для выполнения электромонтажа методом накрутки следует применять одножильный медный луженый или серебряный провод. Допускается применение мно­гожильного провода для соединений бандажного типа.

7.6.18. Соотношения между размерами вывода и диаметром жилы провода приве­дены в табл.18.

Таблица 18

Диаметр жилы провода, мм	Размеры диагонали вывода, мм		Угловой радиус
	минимальный	максимальный
0,20-0,29	0,44	0,92	0,05
0,30-0,49	0,70	1,70	0,05
0,50-0,80	0,78	1,91	0,05-0,08
0,81-1,20	1,77	2,36	0,08

7.6.19. Число витков в электромонтажном соединении определяется сечением про­вода согласно табл.19.

В бандажном соединении должно быть не менее 8 витков.

Таблица 19 Рекомендуемое число витков в электромонтажном соединении

Диаметр жилы провода, мм	0,20-0,30	0,31-0,40	0,41-0,50	0,51-0,60	0,61-1,20	1,21 и более
Количество витков немодифицированных и модифицированных соединений	8	7	6	5	4	3

20. Минимальное расстояние между выводами при монтаже методом накрутки должно быть 2,5 мм.

21. Электромонтаж соединений методом накрутки проводов следует осущест­влять с помощью приспособления.

22. При использовании струнного монтажа монтажные провода укладываются в параллельные и перпендикулярные линии и закрепляются на перфорированных план­ках, приведенных на черт. 139.

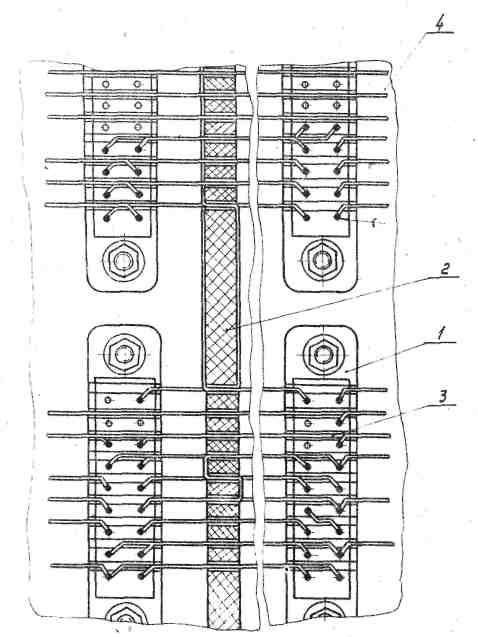

Струнный монтаж

1 - розетка разъема ГРПМ9; 2 - планка; 3 - провод монтажный; 4 - шасси

Черт. 139
