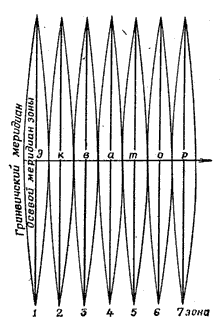

1) Геометрическую сущность проекции российских топографических карт можно представить следующим образом. Весь земной эллипсоид делят на: зоны и для каждой зоны в отдельности составляют карты. При этом устанавливают такие размеры зон, чтобы можно было каждую из них развернуть в плоскость, то есть изобразить на карте практически без заметных искажений. Для получения картографической сетки и составления по ней карты в проекции Гаусса поверхность земного эллипсоида разбивают по меридианам на 60 зон по 6° каждая
Математическая основа карт - математические правила, по которым строятся карты; масштаб и картографические проекции. Геодезическая основа карты - совокупность геодезических данных, необходимых для создания карты и определяющих положение объектов на карте по широте, долготе и абсолютной высоте.
2) Разграфка и номенклатура топографических карт. Определение номенлатуры смежных листов
Система деления карты на отдельные листы называется разграфкой карты, а система обозначения (нумерации) листов — их номенклатурой. Деление топографических карт на отдельные листы линиями меридианов и параллелей удобно тем, что рамки листов точно указывают положение на земном эллипсоиде участка местности, изображённого на данном листе, и его ориентировку относительно сторон горизонта.
Номенклатура каждого листа указана ,над северной стороной его рамки. Рядом с номенклатурой, кроме того, подписано название наиболее крупного из показанных на нем населенных пунктов.
Н
а
каждом листе указывается также
номенклатура смежных с
ним листов, что облегчает их подбор при
склейке -карты. Эти подписи помещены
посредине сторон внешней рамки листа.

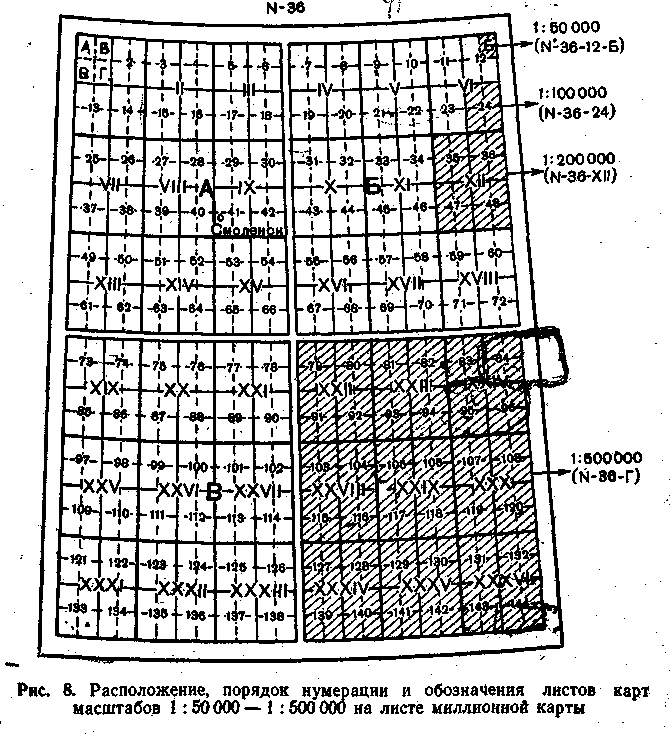

» В основу обозначения листов
топографических карт любого масштаба
положена номенклатура листов миллионной
карты.
Ряды листов этой карты обозначаются заглавными буквами латинского алфавита (от А до V) и счет их ведется от экватора к полюсам. Колонны же листов нумеруются цифрами от 1 до 60. Счет колонн ведется от меридиана 180° с запада на восток.
Номенклатура листа карты 1:1000000 слагается из указания ряда (буквы) и колонны (цифры), в пересечении которых он расположен.
3)На карте обозначаются следующие элементы:
Гидрография:
Берега морей, озера, водохранилища
Береговые линии морей, озер и водохранилищ
обрывистые и скалистые берега
береговые отмели и опасные берега
Озера и водохранилища
границы и площади
Реки, каналы
Линия наибольших глубин русла
Реки и ручьи
Растительность :
Кустарники
Травянистая растительность
Леса, низкорослые (карликовые) леса
Просеки
Фруктовые и цитрусовые сады
Почвенно-грунтовый покров
Тундровые почвы
Большие площади песчаных пустынь
Болота
Дороги :
Автомобильные и грунтовые дороги
Автострады
Железные дороги
Железнодорожные станции
Дорожные сооружения
Туннели
Насыпи и выемки
Населённые пункты:
Города
Застройка городских квартало
Политико-административные сооружения
Сельские поселки
Жилые и нежилые строения
Улицы, проезды и тупики
Промышленные и другие объекты:
Заводы, фабрики и электростанции
Обозначения заводских и фабричных труб
Аэропорты, аэродромы и посадочные площадки
Нефтяные и газовые вышки, скважины
Шахты, штольни и рудники
Участки торфоразработок и соляных разработок
Геодезические пункты:
пункты государственной геодезической сети
точки съемочной сети
астрономические пункты
реперы и марки государственной нивелирной сети
Границы:
государственные
полярных владений России
краев
областей
округов
административных единиц 1-го порядка на иностранной территории.
4) Изучение и оценка местности по карте. Определение их количества и качественных характеристик.
Изучение участка местности.
По рельефу и местным предметам, изображенным на карте, можно судить о пригодности данной местности на организацию и ведение боя, на применение боевой техники в бою, на условия наблюдения, ведения огня, ориентирования, маскировки, а также на проходимость.
Наличие на карте большого количества населенных пунктов и отдельных массивов леса, озер, рек и ручьев свидетельствует о пересеченности местности и ограниченном обзоре, что будет затруднять движение боевой и транспортной техники вне дорог. Вместе с тем изрезанный характер рельефа создает условия для укрытия и защиты подразделений от воздействия оружия массового поражения противника, а массивы леса могут быть использованы для маскировки личного состава подразделения, боевой техники.
По характеру планировки, размерам и шрифту подписи населенных пунктов можно сказать, что одни населенные пункты относятся к городам, другие – к поселкам городского типа.
На карте может быть изображена сравнительно развитая сеть дорог различных классов. Если на условном знаке шоссейной дороги имеется подпись, например, 10 (14) Б. Это значит, что покрытая часть дороги имеет ширину 10 м., а от канавы до канавы - 14 м, покрытие булыжник. По местности может проходить однопутная (двухпутная) железная дорога.
При изучении грунтовых дорог особое внимание обращают на выявление грузоподъемности мостов и паромных переправ, так как на таких дорогах они часто не рассчитаны на пропуск тяжелых колесных и гусеничных машин.
Водные поверхности изображаются на картах синим или голубым цветом, поэтому они отчетливо выделяются среди условных знаков других местных предметов. По характеру шрифта подписи реки можно судить о ее судоходности. Стрелка и цифра на реке указывают в какую сторону она течет и с какой скоростью. Если река на карте изображена одной линией, то это говорит о том, что ширина реки не превышает 10 м., если река изображена в две линии, а ее ширина на карте не обозначена, ее ширину можно определить по обозначенным характеристикам мостов.
Измерение расстояний по карте.
Чтобы определить по карте расстояние между точками местности (предметами, объектами), пользуясь численным масштабом, надо измерить на карте расстояние между этими точками в сантиметрах и умножить полученное число на величину масштаба.
Пример, на карте масштаба 1:25000 измеряем линейкой расстояние между мостом и ветряной мельницей; оно равно 7,3 см, умножаем 250 м на 7,3 и получаем искомое расстояние; оно равно 1825 метров (250х7,3=1825).
Большие расстояния между точками по прямым линиям измеряют обычно с помощью длинной линейки или циркуля-измерителя.
В первом случае для определения расстояния по карте с помощью линейки пользуются численным масштабом. Во втором случае раствор «шаг» циркуля-измерителя устанавливают так, чтобы он соответствовал целому числу километров, и на измеряемом по карте отрезке откладывают целое число «шагов».
Измерения расстояния курвиметром
Для определения длины маршрута по карте применяют специальный прибор, называемый курвиметром, который особенно удобен для измерения извилистых и длинных линий.
В приборе имеется колесико, которое соединено системой передач со стрелкой. При измерении расстояния курвиметром нужно установить его стрелку на деление 99. Держа курвиметр в вертикальном положении вести его по измеряемой линии, не отрывая от карты вдоль маршрута так, чтобы показания шкалы возрастали. Доведя до конечной точки, отсчитать измеренное расстояние и умножить его на знаменатель численного масштаба
Точность измерения расстояний по карте. Поправки на расстояние за наклон и извилистость линий.
Точность определения расстояний по карте зависит от масштаба карты, характера измеряемых линий (прямые, извилистые), выбранного способа измерения, рельефа местности и других факторов.
Наиболее точно определить расстояние по карте можно по прямой линии.
При измерении расстояний с помощью циркуля-измерителя или линейкой с миллиметровыми делениями средняя величина ошибки измерения на равнинных участках местности обычно не превышает 0,7-1 мм в масштабе карты, что составляет для карты масштаба 1:25000 - 17,5-25 м, масштаба 1:50000 – 35-50 м, масштаба 1:100000 – 70-100 м.
В горных районах при большой крутизне скатов ошибки будут больше. Это объясняется тем, что при съемке местности на карту наносят не длину линий на поверхности Земли, а длину проекций этих линий на плоскость.
Характер местности
Простейшие способы измерения площадей по карте.
Приближенную оценку размеров площадей производят на глаз по квадратам километровой сетки, имеющейся на карте. Каждому квадрату сетки карт масштабов 1:10000 - 1:50000 на местности соответствует 1 км2 , квадрату сетки карт масштаба 1:100000 - 4 км2, квадрату сетки карт масштаба 1:200000 - 16 км2.
Более точно площади измеряют палеткой, представляющей собой лист прозрачного пластика с нанесенной на него сеткой квадратов со стороной 10 мм (в зависимости от масштаба карты и необходимой точности измерений).
