7.3. Платы соединительные
Соединительные платы используются как промежуточные переходные элементы для электрического соединения узлов и субблоков с коммутационной печатной платой или для соединения коммутационной платы с монтажными проводами.
Соединительные платы позволяют осуществить холодное контактирование выводов при настройке аппаратуры с последующим запаиванием.
Примеры рекомендуемых вариантов соединительных плат и их установок приведены на черт.104-116.
Соединительные платы рекомендуется располагать на краях печатных плат. При необходимости установки соединительных плат в зоне размещения печатного монтажа рекомендуется использовать платы? имеющие шаг расположения контактов
5 мм (см.черт.104-106).
При установке соединительных плат на печатные платы их контакты запаиваются в металлизированные отверстия плат (см.черт. 104-108, 110) или припаиваются к контактным площадкам плат (см.черт.109, 111).
Величина выступающей части выводов соединительных плат над поверхностью печатной платы в местах пайки должна быть в пределах от 0,5 до 1,6 мм.
В плате (см.черт.111), предназначенной для электрического соединения, установлены 34 контактных лепестка.
Корпус платы рекомендуется выполнять из стеклонаполненного полиамида.
Один конец лепестка припаивается к контактной площадке печатной платы, к другому концу лепестка припаивается монтажный провод. Лепестки платы могут быть использованы для контроля работоспособности субблока.
Черт. 104
Черт. 105

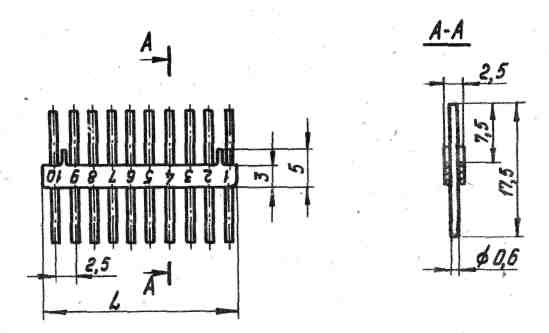

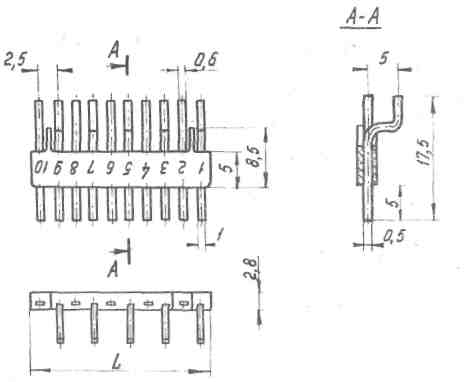

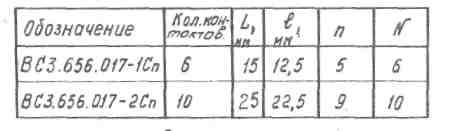

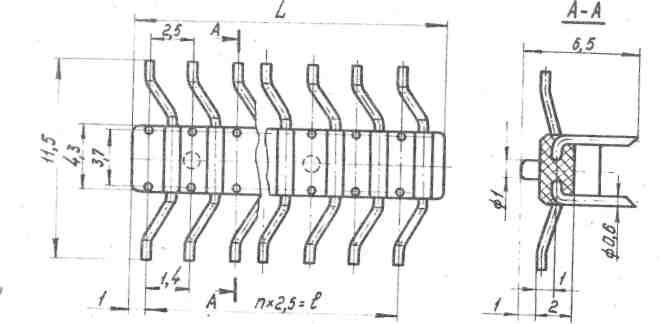

Плата соединительная ВСЗ.656.017-1 и ВСЗ.656.017-2
Черт. 106

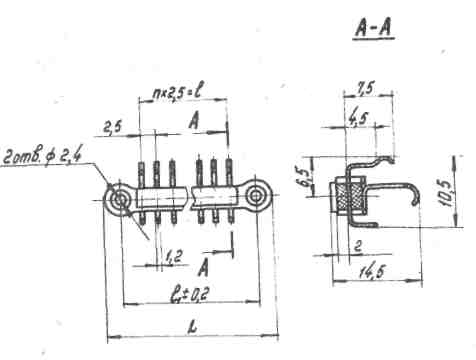

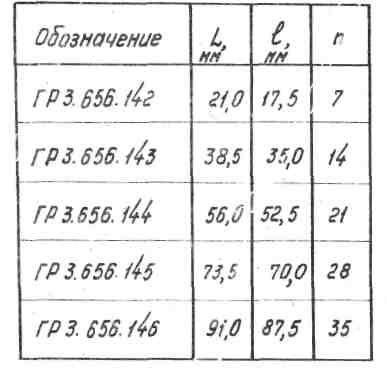

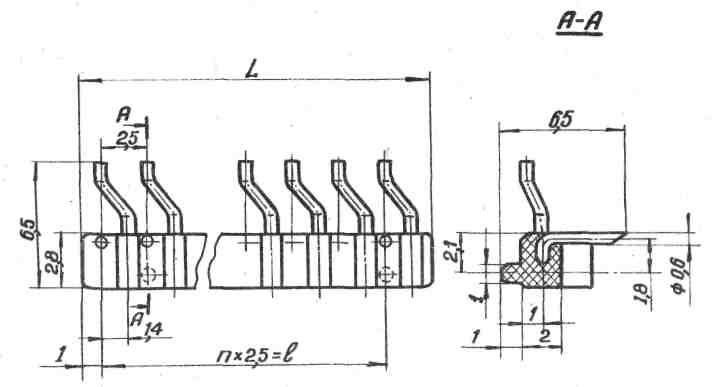

Плата соединительная ГРЗ.856.142-ГРЗ.656.146
Черт. 107

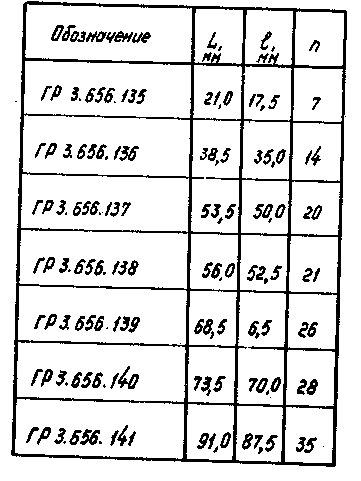

Плата соединительная ГР3.656.7 35-ГР3.656.141
Черт. 108

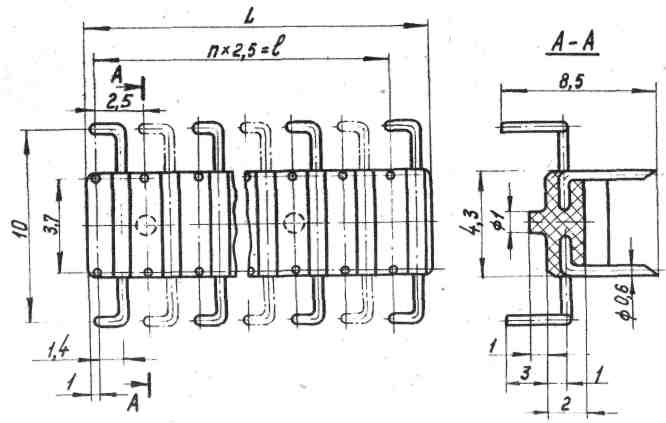

Плата соединительная ГРЗ.656.147 и ГРЗ.656.148
Черт. 109

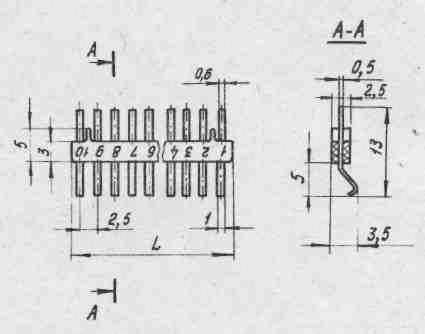

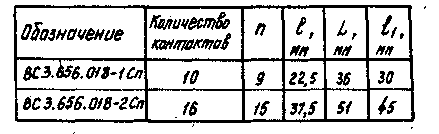

Плата соединительная ВСЗ.656.018-1 и ВСЗ.856.018-2
Черт. 110

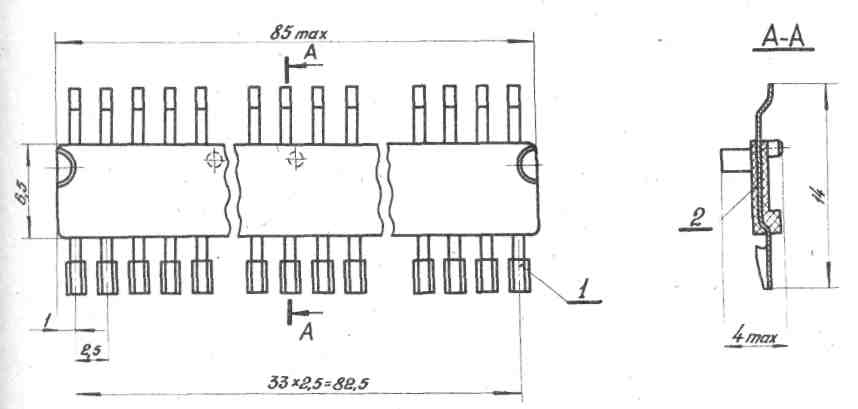

Плата соединительная ОЯ5.282.150-ОЯ5.282.152
1- лепесток, 2 - колодка
Черт. 111
Черт. 112

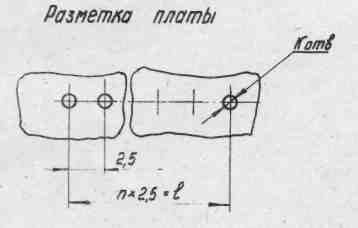

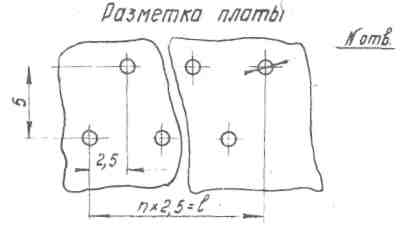

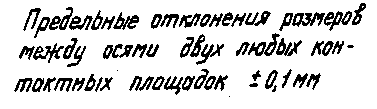

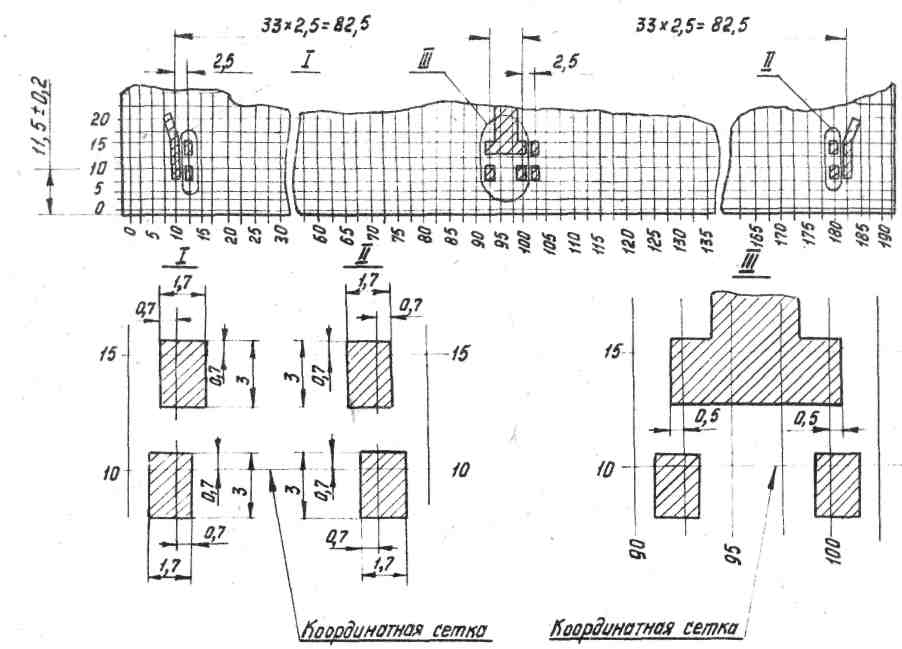

Разметка на печатной плате места для установки платы соединительной ОЯ5.282.150

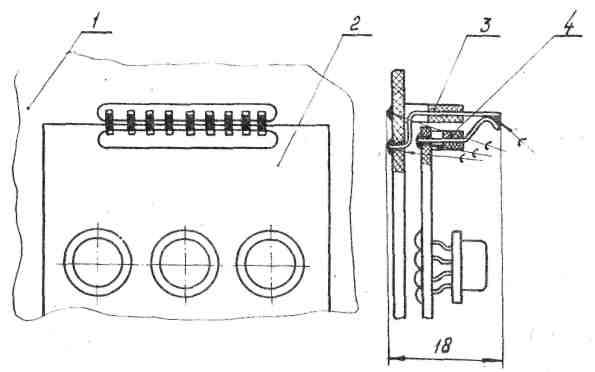

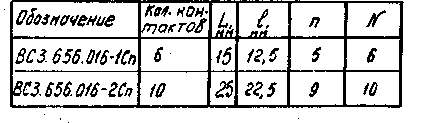

Установка плат соединительных ВСЗ.656.016-1, ВСЗ.656.016-2, ВСЗ.656.017-1 и ВСЗ.656.017-2
1 - плата печатная коммутационная; 2 - плата печатная; 3 - плата соединительная; 4 - плата соединительная
Черт. 113

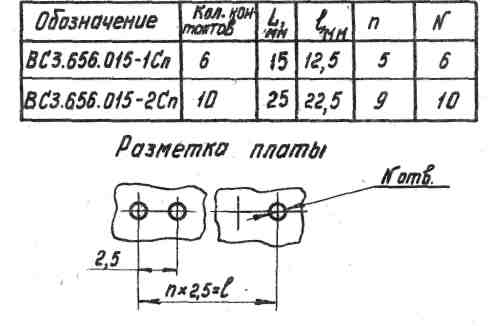

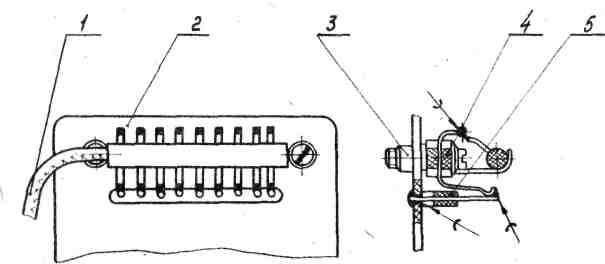

Установка плат соединительных ВСЗ.656.015-1 ВСЗ.656.015-2, ВСЗ.656.018-1 и ВСЗ.656.018-2
1 - жгут; 2 - плата печатная коммутационная; 3 - втулка резьбовая; 4 - плата соединительная; 5 - плата соединительная
Черт. 114

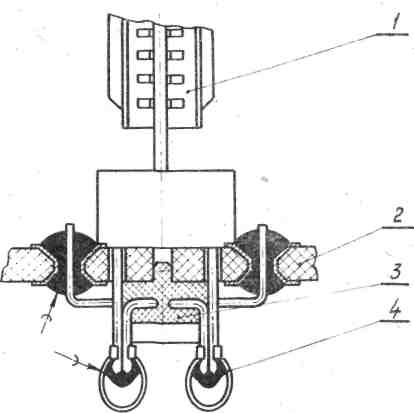

Установка плат соединительных ГРЗ.656.142 - ГРЗ.656.146
Установка плат соединительных ГРЗ.656.135 - ГРЗ.656.141

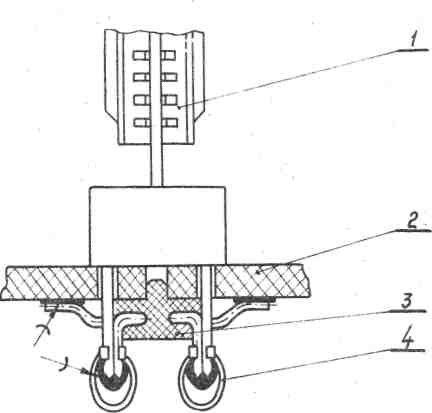

Черт. 115
1 - узел; 2 - плата печатная; 3 - плата соединительная; 4 - колпачок
Черт. 116
