7. Элементы электрических соединений
7.1. Технические требования по выбору элементов электрических соединений
Электрические соединения узлов, субблоков, кассет и блоков выполняются с помощью разъемов, соединительных плат, переходных контактов, плоских кабелей и монтажных проводов.
Выбор элементов электрических соединений для узлов, субблоков, кассет и блоков осуществляется в зависимости от конструктивно-технологических и эксплуатационных требований, предъявляемых к РЭА с применением микросхем.
В субблоках, кассетах и блоках по возможности рекомендуется резервировать не менее 10% выходных контактов от общего их числа.
Разъемы рекомендуется использовать в субблоках, кассетах и блоках, к которым предъявляются требования легкосъемности и быстрого электрического соединения.
Соединительные платы и переходные контакты могут использоваться в узлах, субблоках и кассетах, к которым предъявляются требования обеспечения высокой надежности электрических соединений, малых габаритных размеров и массы.
Плоские кабелик применяющиеся преимущественно в блоках книжной конструкции, позволяют более рационально использовать объем блока, уменьшить его габаритные размеры и массу, снизить трудоемкость монтажа и повысить надежность электрических соединений.
7.2. Разъемы
Разъемы делятся на две группы: для межблочных электрических соединений и для внутриблочных электрических соединений (печатного и объемного монтажа).
Выбор разъемов, используемых в РЭА с применением микросхем, осуществляется с учетом следующих требований:
высокая надежность электрических соединений;
малые габаритные размеры и масса;
рациональная компоновка с микросхемами;
условия эксплуатации.
7.2.3. Для внутриблочных электрических соединений узлов, субблоков и кассет рекомендуется применять малогабаритные разъемы, приведенные в табл.15.
Таблица 15
Рекомендуемые малогабаритные разъемы
Вид соединения |
Тип разъема |
Технические условия |
|
ГРППЗ |
КеО.384.003 ТУ |
|
ГРПМ1 |
КеО.384.006 ТУ |
|
ГРПМ8 |
КеО.384.009 ТУ |
Печать-печать |
ГРППМ7 |
КеО .364.010 ТУ |
|
ГРППМ8 |
КеО.384.010 ТУ |
|
ГРППМ10 |
КеО.384.010 ТУ |
■ |
РППМ28 |
КеО.364.018 ТУ |
Продолжение табл. 15
Вид соединения |
Тип разъема |
Технические условия |
|
ГРППЗ, ГРПМЗ |
КеО.364.003 ТУ |
|
ГРПМ1 |
КеО.364.008 ТУ |
|
ГРПМ9 |
КеО.384.009 ТУ |
|
ГРППМ5 |
КеО.384.010 ТУ |
Печать-объемный монтаж |
ГРППМ7 |
КеО.384.010 ТУ |
|
ГРППМ8 |
КеО.384.010 ТУ |
|
ГРППМ10 |
КеО.384.010 ТУ |
|
РППМ17 |
КеО.384.011 ТУ |
|
РППМ8 |
ГЕ0.384Л94 ТУ |
Объемный монтаж - |
ГРПМ2 |
КеО.364.002 ТУ |
объемный монтаж |
ГРПМЗ |
КеО.364.003 ТУ |
|
РПМ8 |
ГЕО.364.194 ТУ |
Примечание. У разъемов ГРППЗ, ГРПМЗ, ГРПМ1, ГРПМ2, ГРПМ9, ГРППМ5, ГРППМ7, ГРППМ8 и ГРППМЮ при воздействии на них вибрационных и ударных нагрузок изменение величины контактного сопротивления (динамическая нестабильность) не регламентируется.
Величина выступающей части выводов вилок или розеток разъемов над поверхностью платы в местах пайки должна быть в пределах от 0,5 до 1,6 мм.
Вилки разъемов ГРППЗ-14, ГРППЗ-24, ГРППЗ-38, ГРППЗ-46, ГРПМ1-У, ГРПМ9-У, РППМ8, ГРППМ5, ГРППМЮ и розетки разъемов ГРПМ1-У, ГРППМ7 и ГРППМ8 устанавливаются на печатные платы и их выводы запаиваются в металлизированные отверстия плат по черт.88-78.
Вилки разъемов ГРППЗ-58, ГРПМ8-Н и РППМ28 устанавливаются на печатные платы и их выводы припаиваются к контактным площадкам плат по черт.77-79.
Розетки разъемов ГРППЗ, ГРПМ1-П,ГРПМ9-Н, ГРППМЮ, РППМ26 и вилки разъемов ГРПМ1~П, ГРППМ7 и ГРППМ8 устанавливаются на коммутационные печатные платы и их выводы запаиваются в металлизированные отверстия плат (см.черт.88, 68,.71, 75-79).
Разъем РППМ.17 устанавливается согласно черт.80.
Возможные сочетания вилок и розеток разъемов ГРПМ9, ГРППМ5, ГРППМ7, ГРППМ8 и ГРППМЮ представлены на черт.81 и 82.
Электрическое соединение выводов розетки разъема ГРПМ9 выполняется с использованием струнного или объемного монтажа.
Разъем ГРПМ1 на 122 контакта (с четырехрядным расположением контактов) может быть использован в субблоках и кассетах только в том случае, если часть его контактов будет соединяться с печатной платой субблока с помощью монтажных проводов, «.

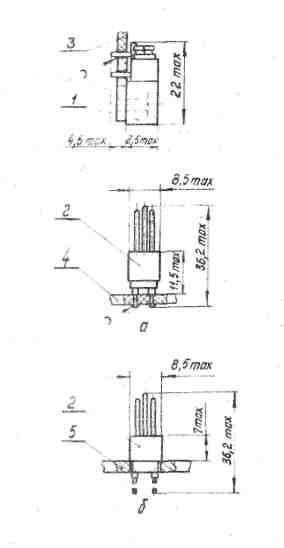

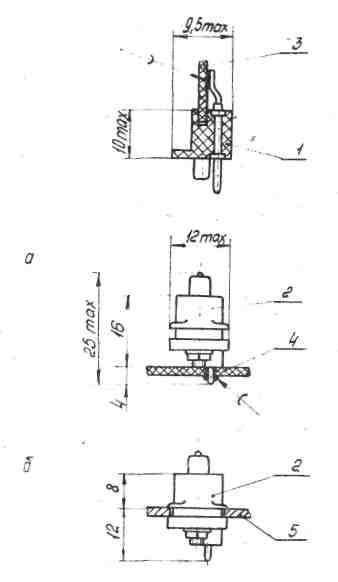

a - установка розетки разъема ГРПМ9-ГП; б - установка розетки разъема ГРПМ9-ГС 1 - вилка разъема; 2 - розетка разъема; 3 - плата печатная; 4 - плата печатная коммутационная; 5 - шасси
Черт. 68

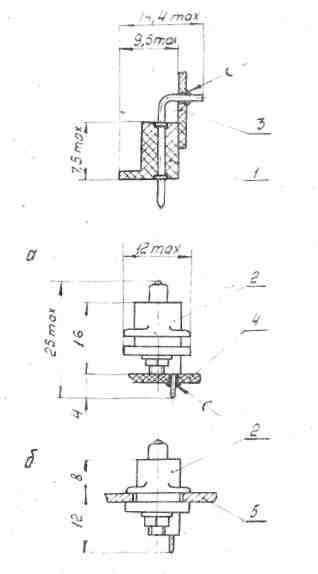

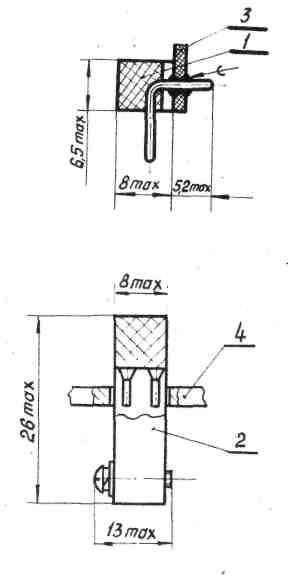

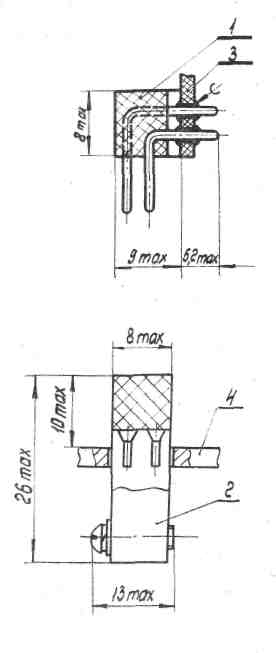

Установка разъема ГРПМ9-У на 18,30,42,52 и 62 контакта
а - установка розетки разъема ГРПМ8-ГП; б - установка розетки разъема ГРПМ8-ГС 1 - вилка разъема; 2 - розетка разъема; 3 - плата печатная; 4 - плата печатная коммутационная; 5 - шасси
Черт. 69
Установка разъема ГРППМ5

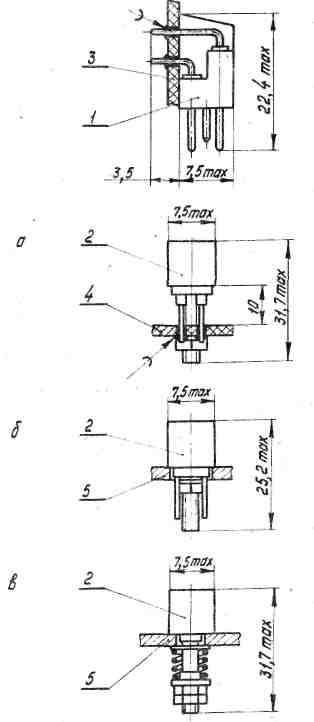

Установка разъема ГРППМ10
Черт. 70
а - установка розетки разъема ГРППМ10-Г; б - установка розетки разъема ГРППМ10-ГО; в - установка розетки разъема ГРППМ10-ГПл
1 - вилка разъема ; 2 - розетка разъема; 3 - плата печатная; 4 - плата печатная коммутационная; 5 - шасси
Черт. 71

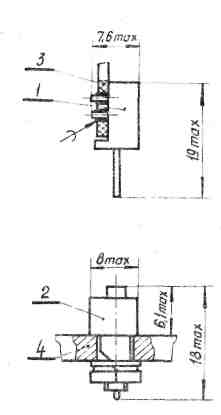

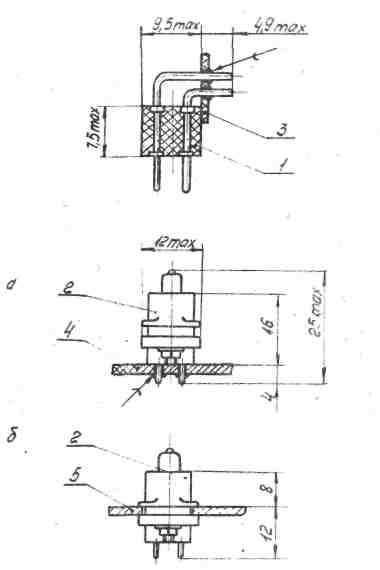

Установка разъема РППМ8 на 9,15 и 31 контакт
Установка разъема РППМ8 на 8 и 16 контактов
1 - вилка разъема; 2 - розетка разъема; 2 - плата печатная; 4 - шасси
Черт. 73
Черт. 72
Установка разъемл РППМ8 на 40 контактов

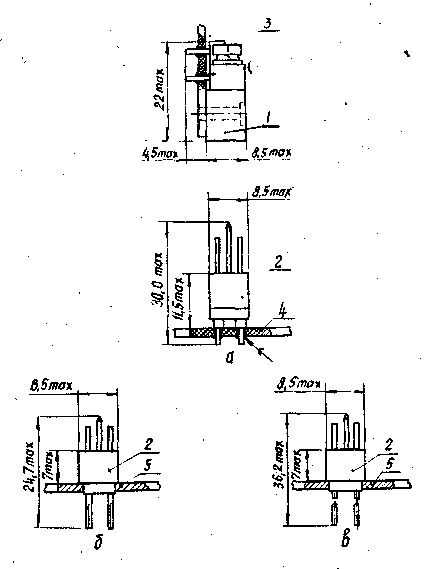

Установка разъема ГРППМ7
Черт. 74

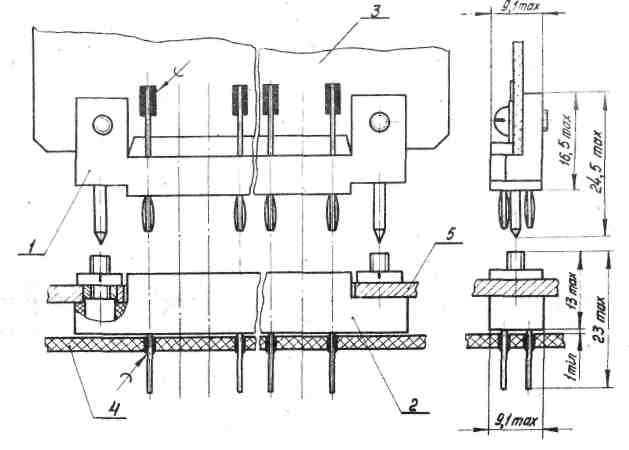

а - установка вилки разъема ГРППМ7-Ш; б - установка вилки разъема ГРППМ7-ШО; в - установка вилки разъема ГРППМ7-ШН 1 - розетка разъема; 2 - вилка разъема; 3 - плата печатная; 4- плата печатная коммутационная; 5 - шасси
Черт. 75
Установка разъема ГРППМ8
Установка разъема ГРПМ9-Н на 14 и 31 контакт
Установка разъема ГРПМ9-Н на 18,30,42,52 и 62 контакта
Черт. 76

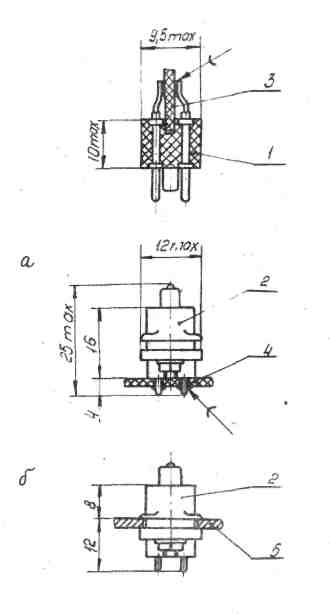

а - установка розетки разъема ГРПМ9-ГП; б - установка розетки разъема ГРПМ9-ГС 1 - вилка разъема; 2 - розетка разъема; 3 - плата печатная; 4 - плата печатная коммутационная; 5 - шасси
Черт. 77
а - установка розетки разъема ГРПМ9-ГП; б - установка розетки разъема Г РПМ9-ГС 1 - вилка разъема; 2 - розетка разъема; 3 - плата печатная; 4 - плата печатная коммутационная; 5 - шасси
Черт, 78
Установка разъема
РППМ26
1 - вилка разъема; 2 - розетка разъема; 3 - плата печатная; 4 - плата печатная коммутационная;- 5 - шасси
Черт. 79

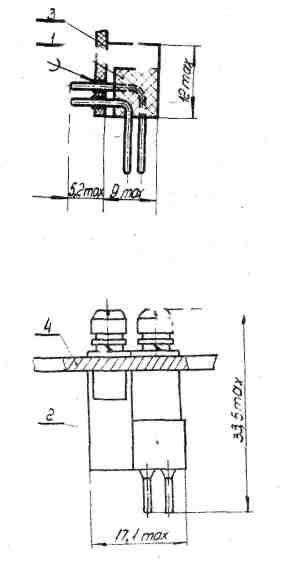

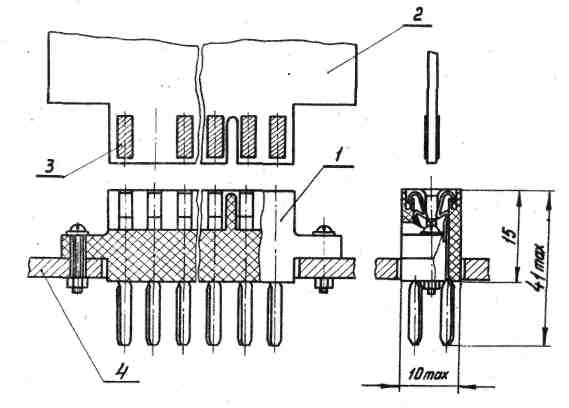

Установка разъема РППМ17
1 - розетка разъема; 2 - плата печатная; 3 -контакт концевой; 4 - шасси
Черт. 80

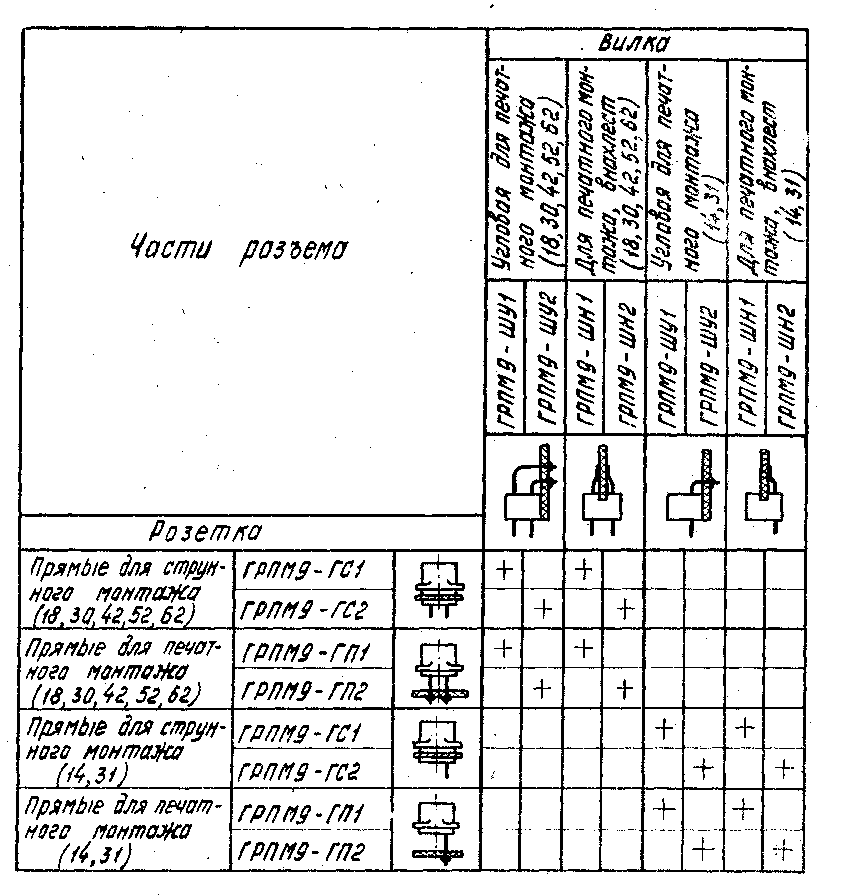

Возможные сочетания вилок и розеток разъема ГРПМ9
Черт.81

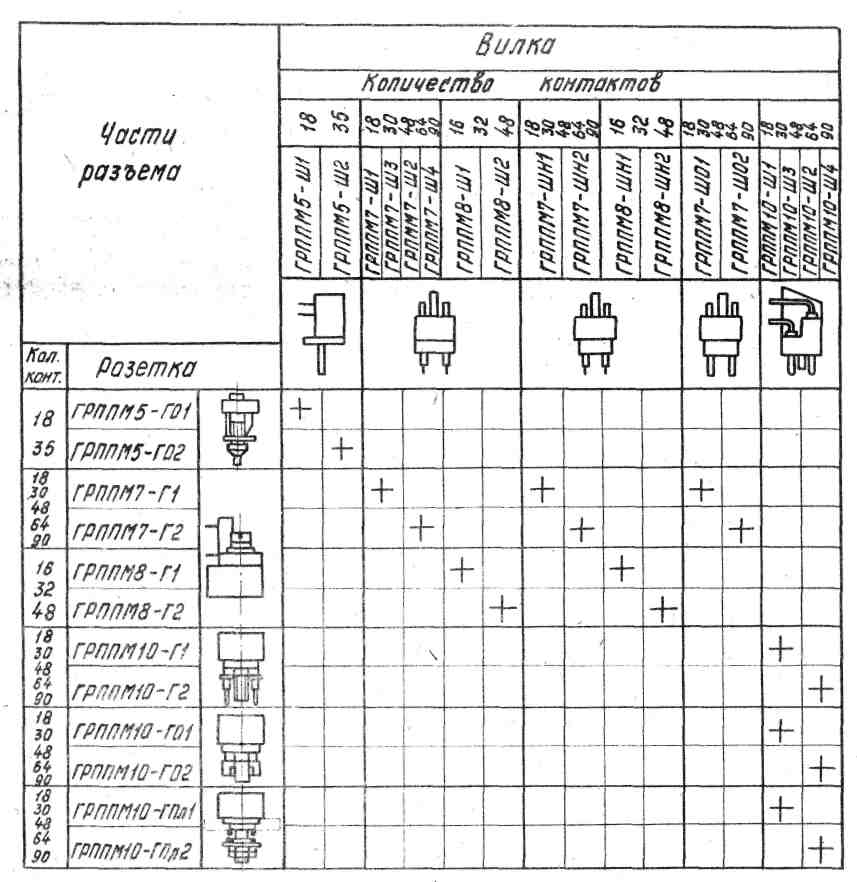

Возможные сочетания вилок и розеток разъемов ГРППМ5, ГРППМ7, ГРППМ8 и ГРППМ10
Черт.
82
Разъем ГРППМ7 может быть применен в субблоках и кассетах в случае, если часть его контактов будет соединяться с печатной платой с помощью монтажных проводов или при использовании МПП.
Максимальные размеры разъемов и их выводов, приведенные на черт.68-80, являются справочными.

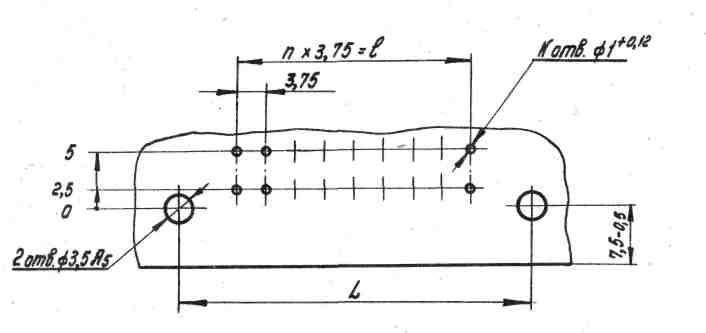

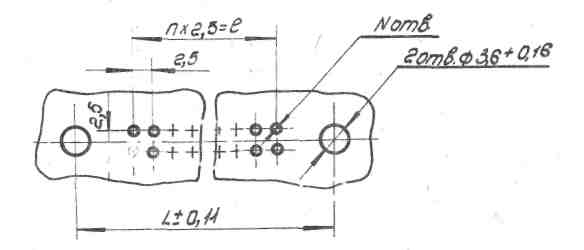

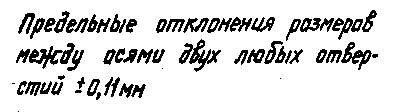

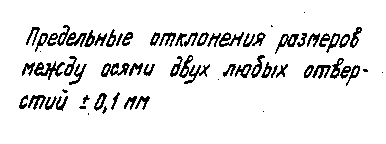

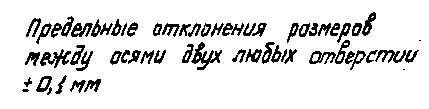

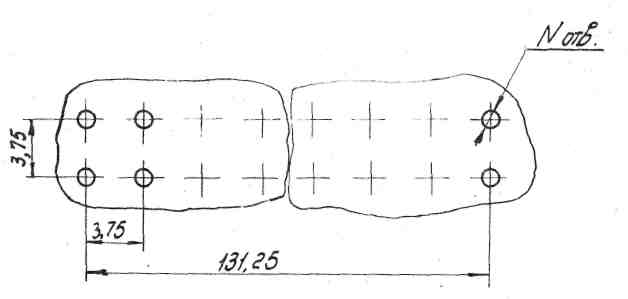

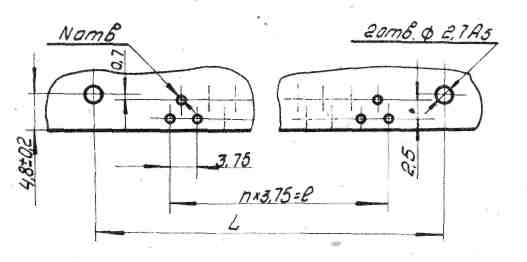

Разметку посадочных мест на печатных платах толщиной до 1,5 мм под установку разъемов ГРПМ9, ГРППМ5, ГРППМ7, ГРППМ8, ГРППМ10, РППМ26, РППМ17 и РППМ8 рекомендуется производить, как показано на черт. 83-96.

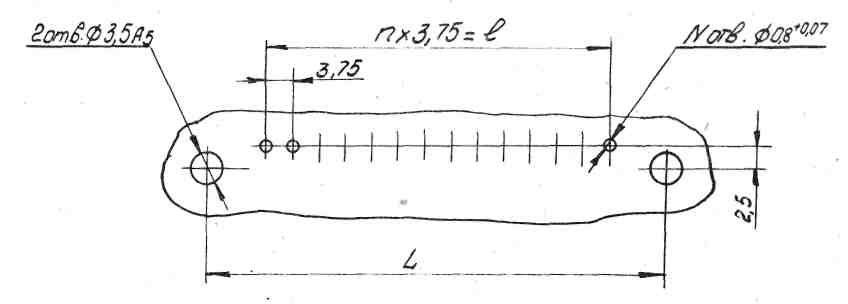

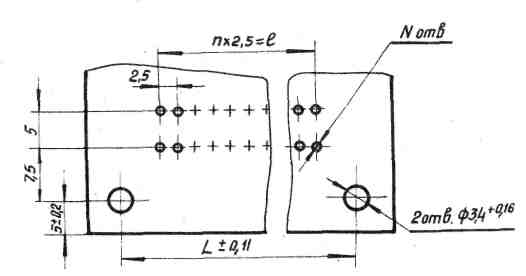

Разметку посадочных мест на печатных коммутационных платах под установку разъемов ГРПМ9, ГРППМ7, ГРППМ8, ГРППМ10 и РППМ26 рекомендуется производить, как показано на черт.97-103.
Черт. 83

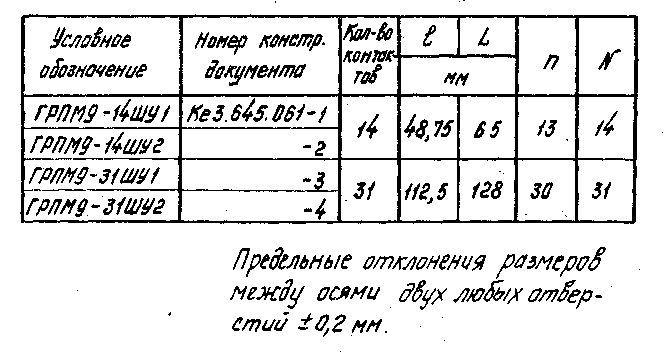

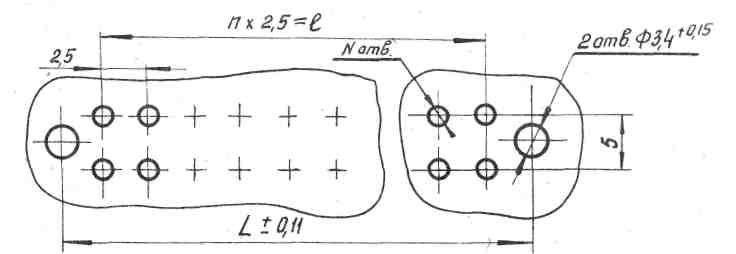

Разметка на печатной плате места для установки вилки разъема ГРПМ9-ШУ на 14 и 31 контакт
Чёрт. 84

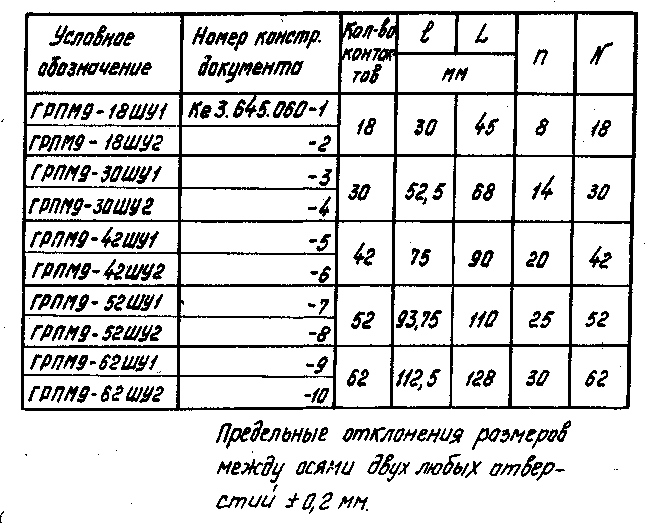

Разметка на печатной плате места для установки вилки разъема ГРПМ9-ШУ на 18,30,42,52 и 62 контакта
Черт. 85

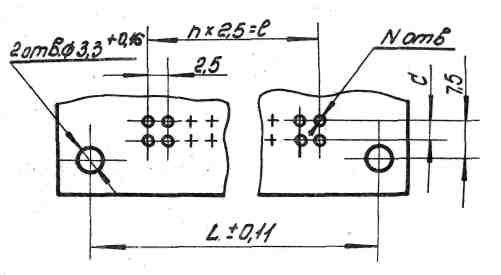

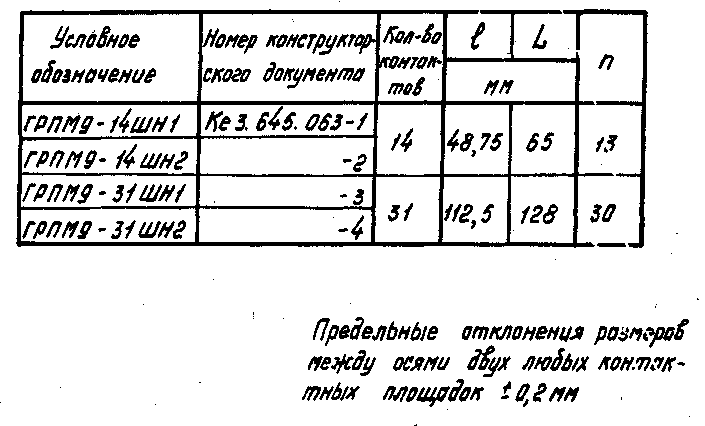

Разметка на печатной плате места для установки вилки разъема ГРПМ9-ШН на 14 и 31 контакт
Черт. 86

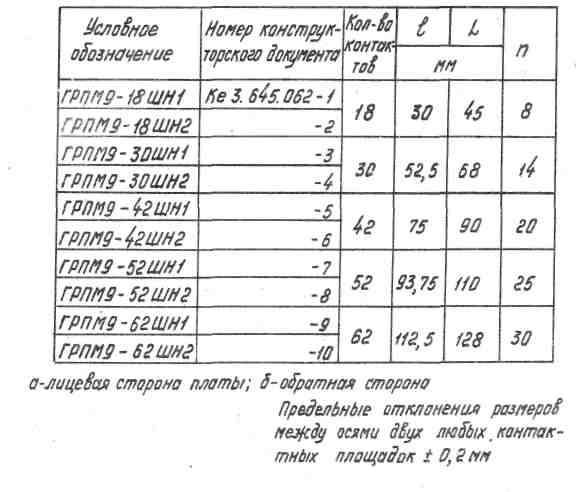

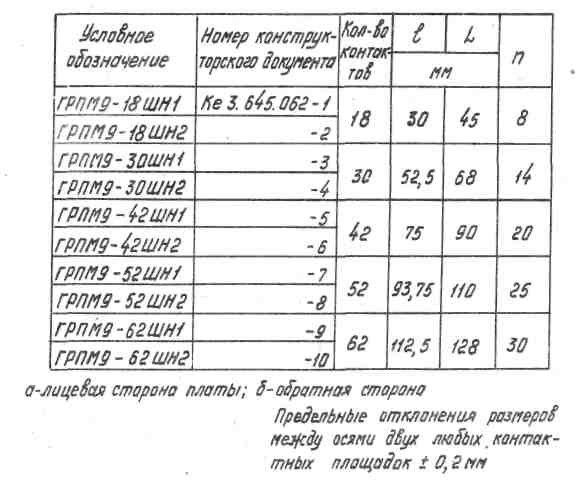

Разметка на печатной плате места для установки вилки разъема ГРПМ9-ШН на 18,30,42,32 и 62 контакта

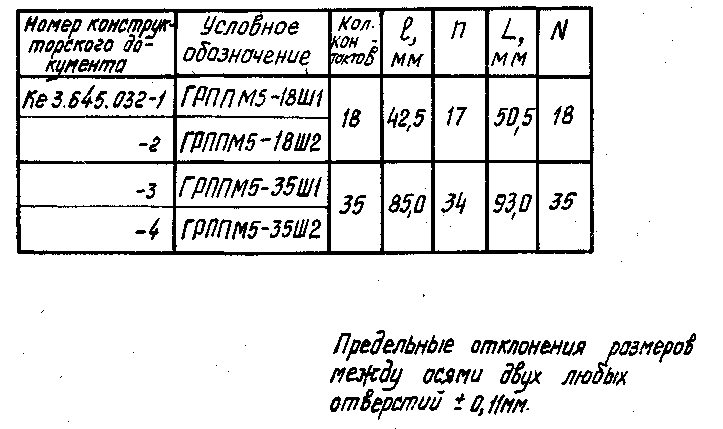

Разметка на печатной плате места для установки вилки разъема ГРППМ5
Черт. 87
Черт. 86
Разметка на печатной плате места для установки вилки разъема ГРПМ9-ШН на 18,30,42,52 и 62 контакта
Разметка на печатной плате места для установки вилки разъема ГРППМ5
Черт. 87

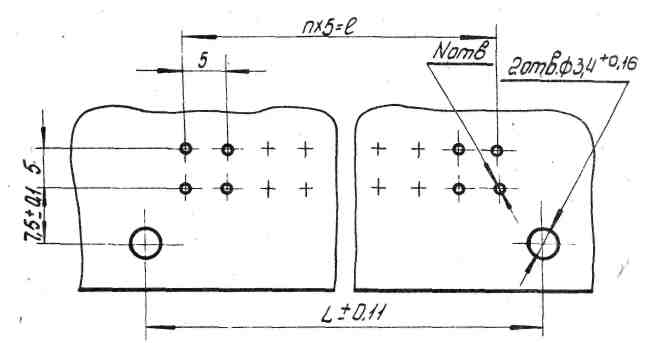

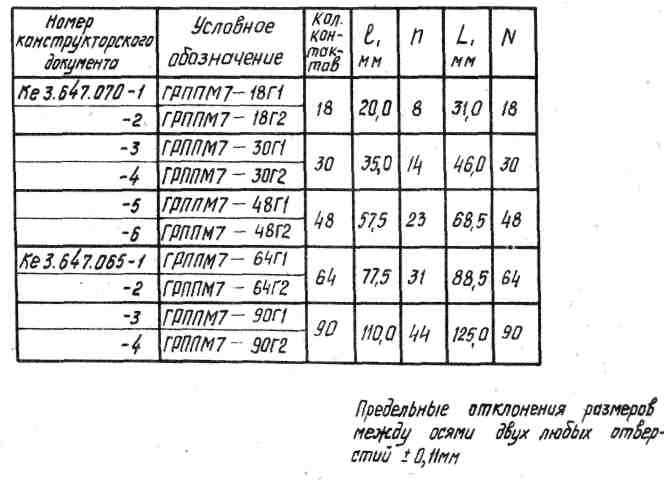

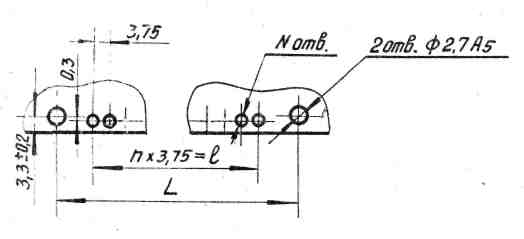

Разметка на печатной плате места для установки розетки разъема ГРППМ7
Черт. 88

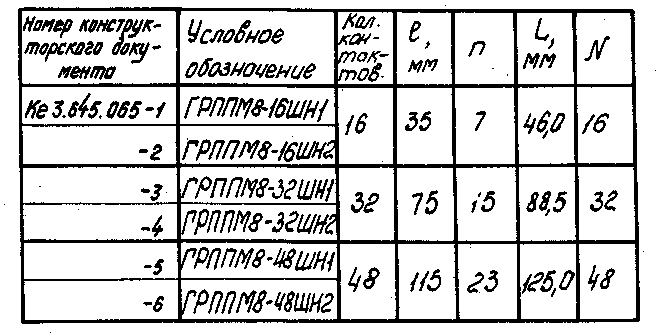

Разметка на печатной плате места для установки розетки разъема ГРППМ8
Черт. 89

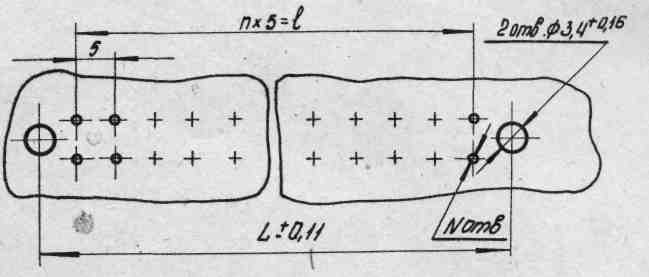

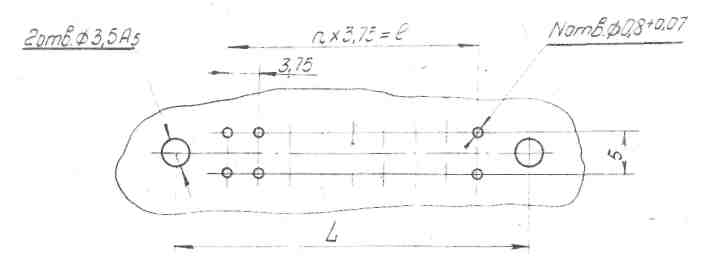

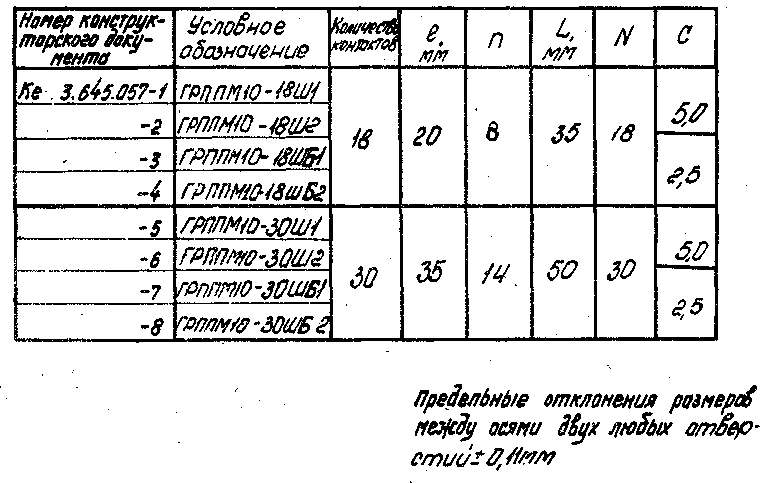

Разметка на печатной плате места для установки вилки разъема ГРППМ10
Черт. 90

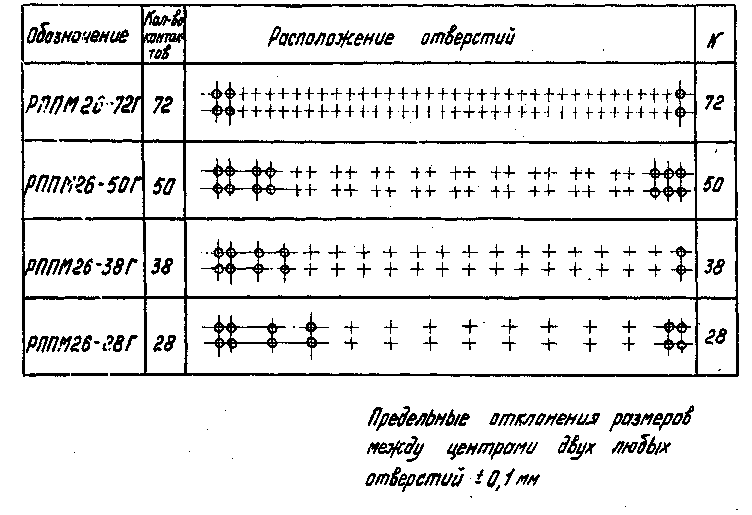

Разметка на печатной плате места для установки вилки разъема РППМ26
а - лицевая сторона платы; б - обратная сторона
Черт. 91

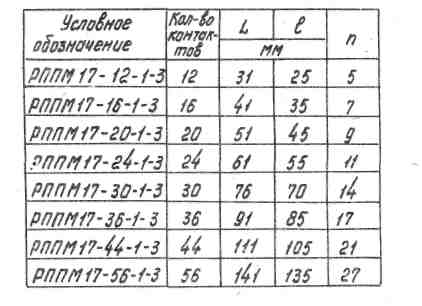

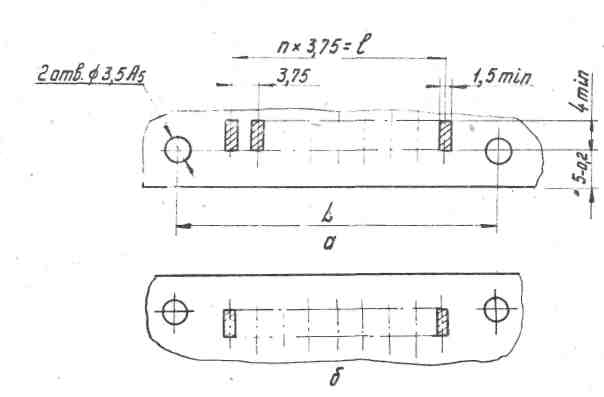

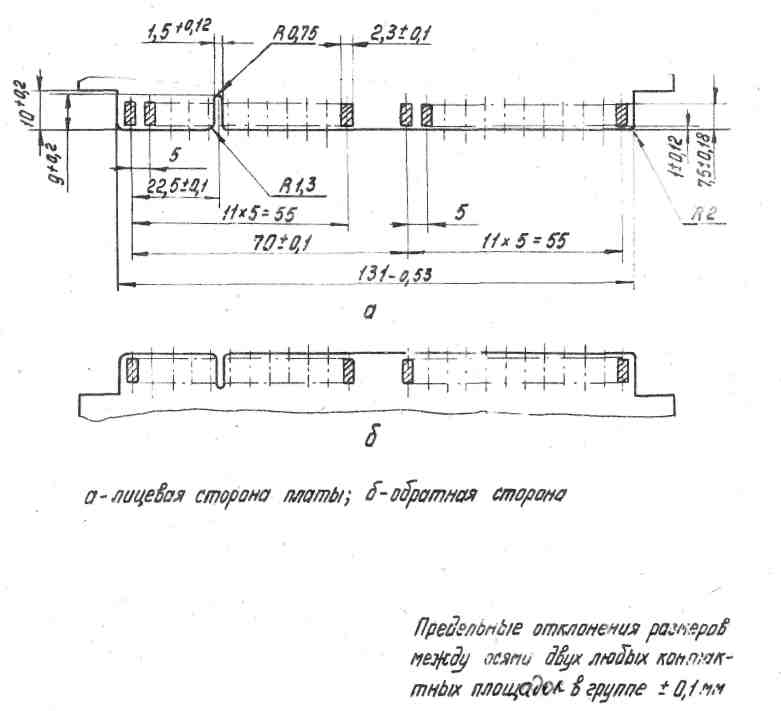

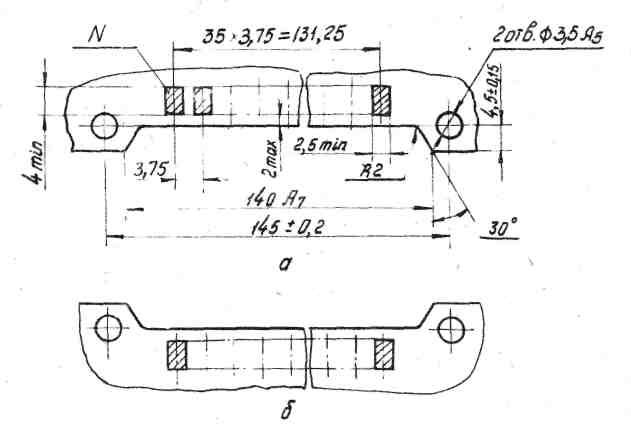

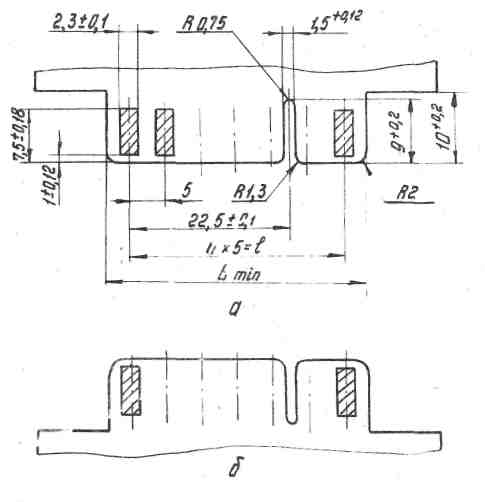

Разметка концевых контактов на печатной плате для установки разъема РППМ17 на 12,16,20,24,30, 36,44 и 56 контактов
а - лицевая сторона платы; б - обратная сторона
Черт. 92
Разметка концевых контактов на печатной плате для установки- разъема РППМ17 на 48 и 52 контакта
В розетке РППМ 17-48 четыре контакта не устанавливаются
Чэрт. 93
Черт. 94

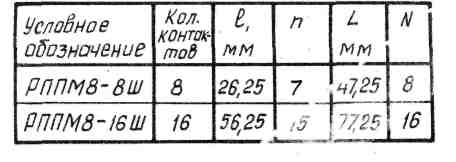

Разметка на печатной плате места для установки вилки разъема РППМ8 на 8 и 16 контактов

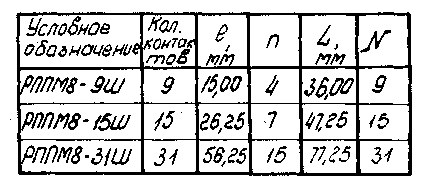

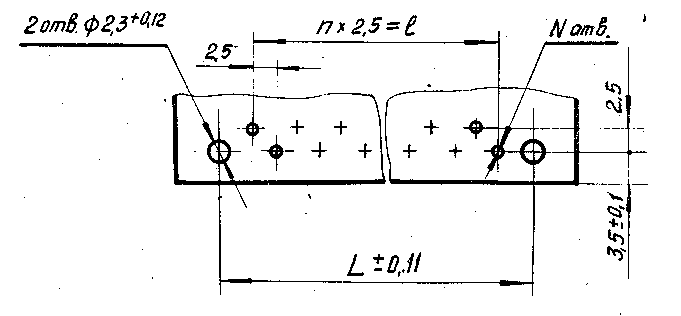

Разметка на печатной плате места для установки вилки разъема РППМ8 на 9,15 и 31 контакт
Черт. 95
Черт. 96
Разметка на печатной плате места для установки вилки разъема РППМ8 на 40 контактов
Черт. 97

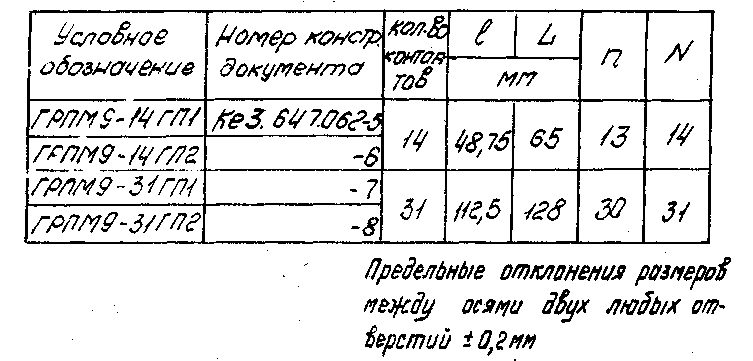

Разметка на печатной коммутационной плате места для установки розетки разъема ГРПМ9-ГП на 14 и 31 контакт
Черт, 98

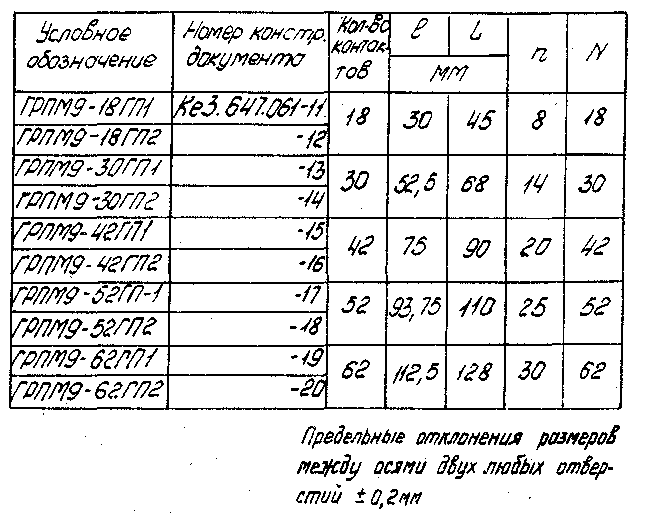

Разметка на печатной коммутационной плате места для установки розетки разъема ГРПМ9-ГП ца 18,30,42,52 и 62 контакта

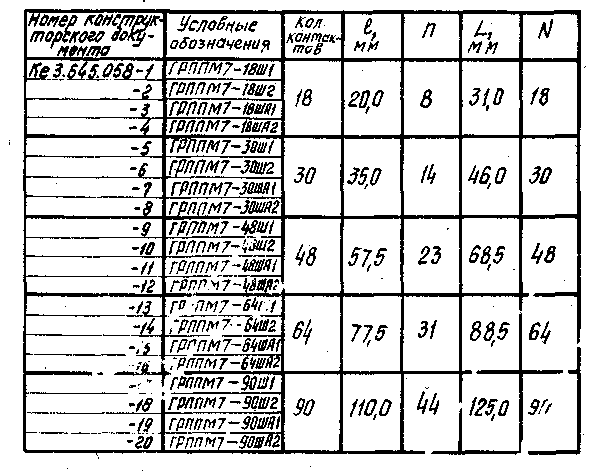

Разметка на печатной коммутационной плате места для установки вилки разъема ГРППМ7-Ш
Черг. 99
Черт. 100

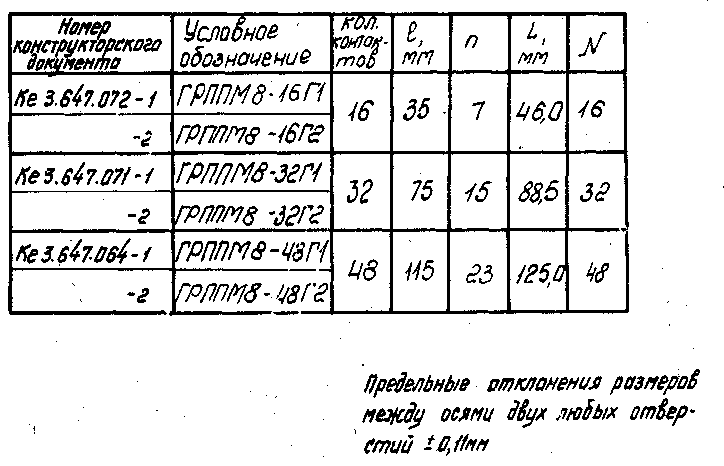

Разметка на печатной коммутационной плате места для установки вилки разъема ГРППМ8-Ш

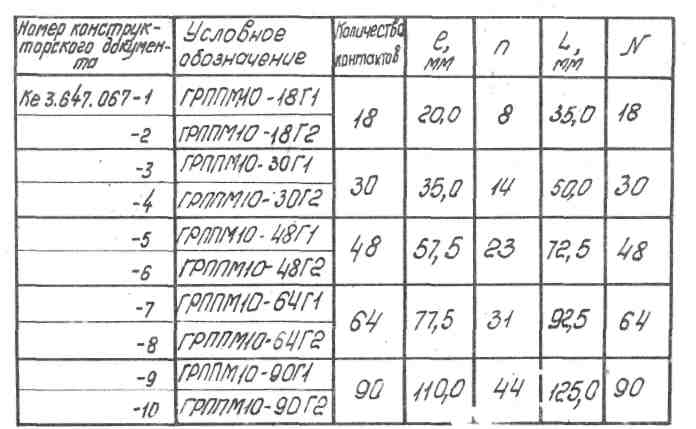

Разметка на печатной коммутационной плате места для установки розетки разъема ГРППМ10-Г
Черт. 101
Черт. 102
Разметка на печатной коммутационной плате места для установки розетки разъема РППМ26

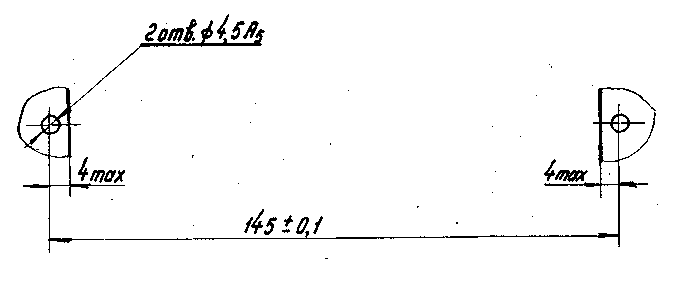

Разметка на корпусе
блока для установки розетки разъема
РППМ26
Черт. 103
Для электрических межблочных соединений рекомендуется использовать следующие разъемы: РПКМ АВО.364.040 ТУ; 2РМТ-А1 и 2РМДТ-А1 ГЕО.364.134 ТУ; МР1 ГЕО.364.184 ТУ; РСТ, РСАТ, РСГТ и РСГАТ АВО.364.049 ТУ; РСГС АВО.364.050 ТУ, РСГБТ и РСГБАТ АВО.364,059 ТУ, ГРПМ2. ГРПМЗ и РПМ8.
С разъемами РППМ8, 2РМТ-А1 и 2РМДТ-А1 могут быть соединены плоские тканые и опрессованные кабели.
