6. Элементы крепления и фиксации
Элементы крепления и фиксации должны обеспечивать надежное крепление субблоков в кассетах и блоках и исключать взаимное перемещение сопрягаемых элементов.
Конструкция элементов крепления не должна вызывать дополнительных механических напряжений в сопрягаемых деталях.
Механическое крепление печатных плат в субблоках, кассетах и блоках рекомендуется осуществлять винтами или заклепками.
Рекомендуется использовать винты М2,5 и МЗ, ГОСТ 1491-72 и ГОСТ 17473-72; пустотелые заклепки с наружным диаметром 3; 4; 5 мм, ГОСТ 12638-67 и ГОСТ 12639-67.
Количество элементов крепления должна быть минимальным. Расположение элементов и их количество определяются требованиями механической прочности, предъявляемыми к аппаратуре.
Крепление печатных плат в субблоках и кассетах осуществляется по углам, не менее, чем в четырех точках.
При необходимости вводятся дополнительные точки крепления в средней части платы черт.62, а или устанавливаются упоры, как показано на черт.63, б. Упоры рекомендуется располагать в местах, наиболее удаленных от точек крепления платы.
Крепление субблоков осуществляется индивидуальным или групповым методом.
Для крепления печатных плат в многоплатных субблоках допускается использование группового метода крепления, принцип которого приведен на черт.64.
Крепление
печатных плат
а - с использованием средней пополнительной точки;
б - с использованием фиксирующего упора 1 - плата печатная; 2 - упор изоляционный
Черт. 63

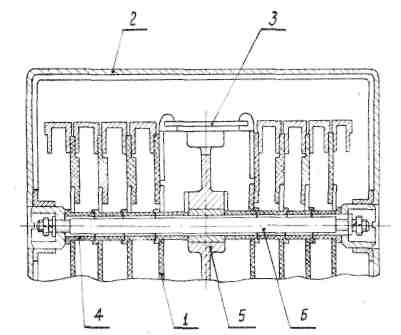

Групповое крепление печатных плат в субблоке
1 - плата печатная; 2 - рама; 3 - планка; 4 - втулка; 5 - шайба пружинная; 6 - винт; 7- плата печатная
Черт. 64
Для индивидуального крепления субблоков, оканчивающихся разъемами, рекомендуется предусматривать с одной стороны фиксирующие штыри-ловители, с другой, противоположной стороны, - невыпадающие винты. Штыри могут выполняться плавающими или с жестким закреплением по черт.65. Штыри рекомендуется располагать на расстоянии, максимально отдаленном друг от друга.
При обеспечении механической прочности аппаратуры допускается применение группового крепления субблоков, как показано на черт.66. В этом случае на элементы крепления наклеиваются резиновые прокладки.
Групповое крепление субблоков или печатных плат в блоках книжных конструкций рекомендуется осуществлять с использованием винтов или резьбовых шпилек по черт.67.
Фиксацию субблоков в корпусе блока допускается выполнять с помощью скосов в пазах направляющих в зоне разъема.
Для крепления субблоков в блоках могут быть использованы как невыпадающие винты, так и винты, предусмотренные ГОСТ 1491-72 и ГОСТ 17473-72.

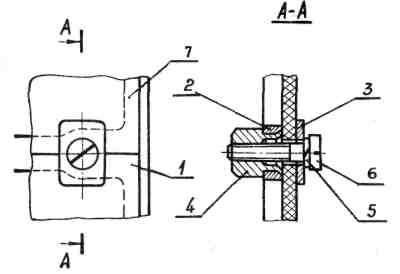

Индивидуальное крепление субблоков
1 - субблок; 2 - планка; 3 - корпус с направляющими; 4 - штырь-ловитель; 5 - втулка; 6 - втулка резьбовая; 7 - винт невыпадающий
Черт. 65
Групповое крепление субблоков в блоках разъемной конструкции
1 — субблок; 2 - направляющая; 3 - крышка; 4 - прокладка резиновая; 5 - винт
Черт. 66

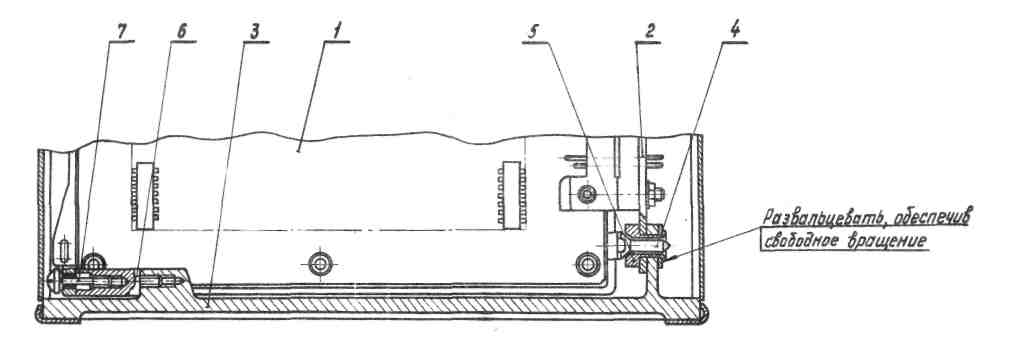

Групповое крепление субблоков в блоках книжной конструкции
1 - субблок; 2 - корпус блока; 3 - шарнир; 4 - втулка; 5 - основание; 6 - шпилька
Черт. 67
