5. Элементы несущих конструкций

5.1. Элементы несущих конструкций предназначаются для размещения, механического крепления, защиты от механических перегрузок и внешних воздействий узлов, субблоков, кассет и блоков.

К элементам несущих конструкций относятся: рамки для крепления печатных плат, узлов, субблоков и элементы для промежуточного крепления (стяжки, стойки, кронштейны и т.п.).

5.2. Элементы несущих конструкций должны обеспечивать: надежное крепление печатных плат с микросхемами, другими ЭРЭ и элементами электрической коммутации; минимальную массу; максимальное использование однотипных деталей и их взаимозаменяемость.

Материалы и покрытия, применяемые для изготовления элементов несущих конструкций субблоков, кассет и блоков, должны выбираться в зависимости от назначения и условий эксплуатации аппаратуры.

5.3. Рекомендуемые материалы для изготовления элементов несущих конструкций приведены в табл.14.

Для снижения массы элементов несущих конструкций следует применять алюминиевые и магниевые сплавы, титановые сплавы, прессматериалы, пенопласты и т.п.

Рекомендуются к применению элементы несущих конструкций, изготовляемые литьем под давлением, штамповкой, прессованием и сваркой профилированных материалов.

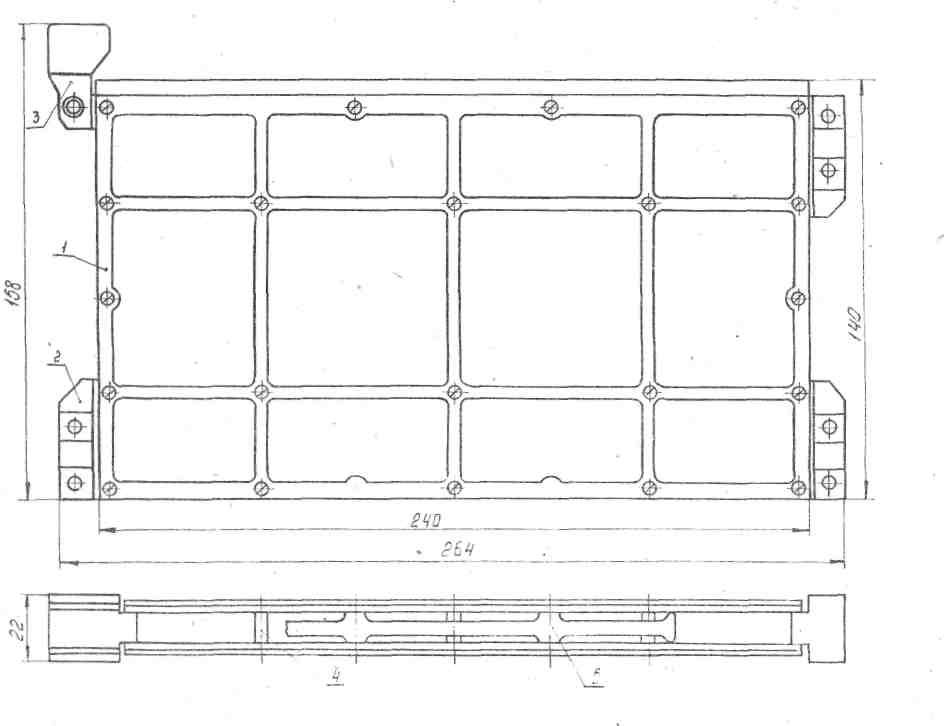

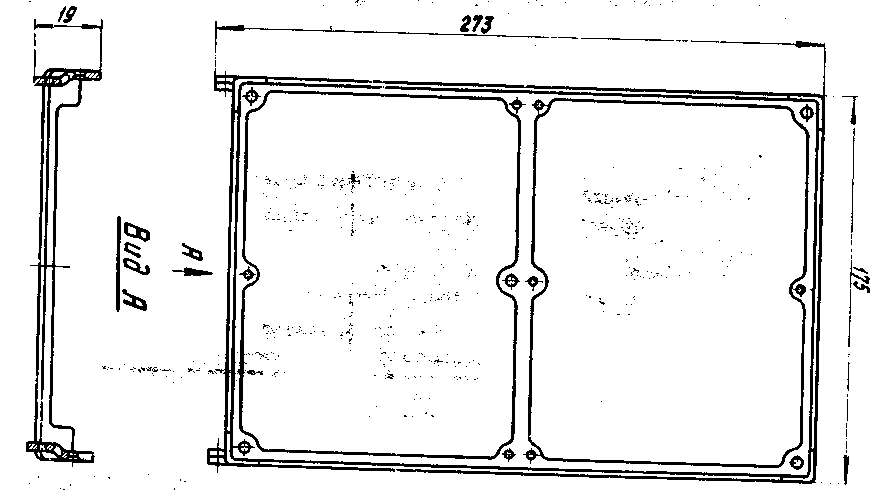

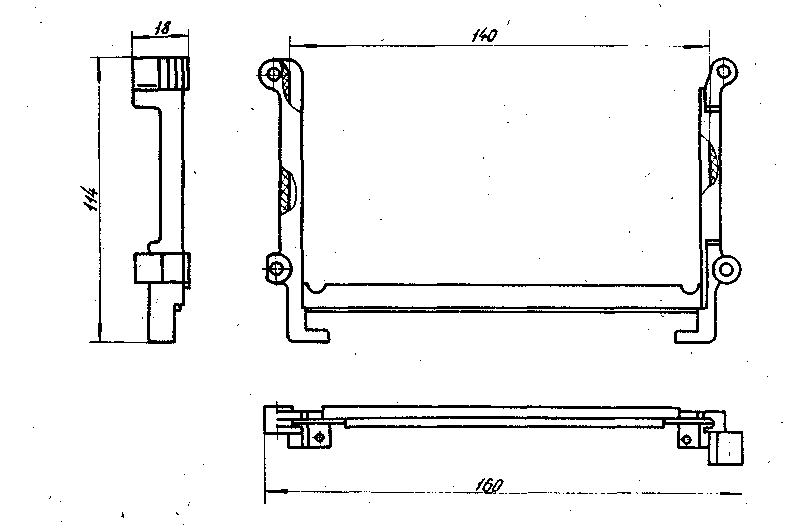

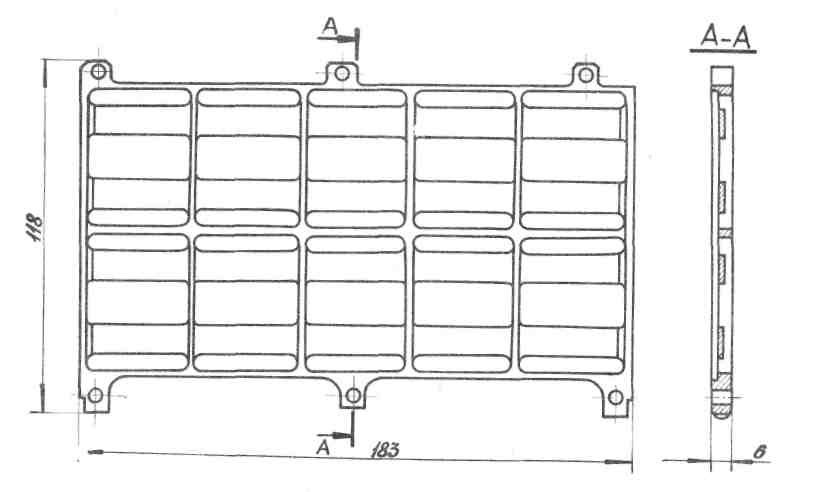

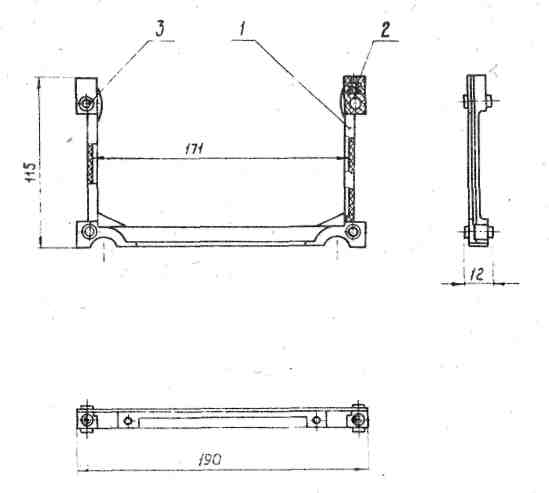

Рекомендуемые элементы несущих конструкций субблоков, кассет и блоков приведены на черт.57-62.

Таблица 14

Рекомендуемые материалы


Материал	ГОСТ, ТУ
Сталь 10	ГОСТ 1050-60
Сталь 10КП	ГОСТ 1050-60
Сталь 20	ГОСТ 1050-60
Сталь 45	ГОСТ 1050-60
Сталь А12	ГОСТ 1414-54
Алюминиевый сплав АЛ2	ГОСТ 2685-63
Алюминиевый сплав АЛ9	ГОСТ 2685-63
Алюминиевый сплав АМн	ГОСТ 4784-65
Алюминиевый сплав АМГ	ГОСТ 4784-65
Алюминиевый сплав АД31	ГОСТ 4784-65
Алюминиевый сплав Д16	ГОСТ 4784-65
Алюминиевый сплав В95	ГОСТ 8617-68
Латунь ЛС59-1	ГОСТ 17711-72

Продолжение табл.14

Материал	ГОСТ, ТУ
Латунь Л82	ГОСТ 17711-72
Бронза БрБ2	ГОСТ 483-54
Медь МЗ	ГОСТ 859-68
Магниевый сплав МА2-1	СТУ № 9-6-66
Магниевый сплав MAS	ГОСТ 2856-68
Магниевый сплав МА8	AM ТУ 228-67
Титановый сплав ВТ1	ОСТ1 90013-71
Материал прессовочный АГ-4	ГОСТ 10087-62
Прессматериал ДСВ-2-Р-2М	МРТУ 6-11-74-67
Смола полиамидная .68'	ГОСТ 10588-78
Пенопласт заливочный ППУ-3	ТУ-В-151-69
Стеклонаполненный анид АС-30а	ТУ6-11-208-71
